行星齿轮动力传动系统结构三维设计

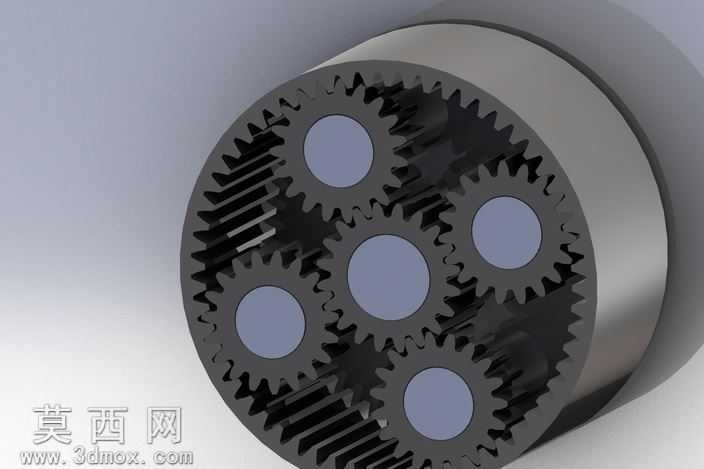

本作品为行星齿轮动力传动系统的三维建模设计，整体采用同轴式布局结构，建模过程中严格遵循行星齿轮传动的啮合原理与参数匹配规范，首先完成内齿圈的参数化建模，依据传动比要求确定内齿圈的模数、齿数、齿宽等核心参数，保证内齿圈的齿形精度符合渐开线圆柱齿轮的标准轮廓。随后完成太阳轮与多组行星轮的建模，每一个行星轮的齿形参数均与太阳轮、内齿圈完全匹配，确保三者之间能够实现无侧隙的顺畅啮合，行星轮沿太阳轮周向均匀排布，依托行星架实现定位支撑，保证各行星轮受力均匀，避免传动过程中出现偏载、卡滞等问题。建模过程中对齿轮的齿顶高、齿根高、压力角等细节参数进行反复校核，确保齿面啮合接触区域符合设计预期，减少传动过程中的磨损与噪音。材质渲染阶段，为整体传动组件赋予金属材质效果，内齿圈外圈采用哑光金属质感模拟调质处理的合金钢材质，齿面区域做轻微的反光处理以体现机加工后的表面精度，行星轮与太阳轮的端面做差异化的色彩区分，既能够清晰展示内部的层级结构，也便于直观观察各轮系的相对位置关系。结构设计上充分考虑行星齿轮传动的同轴输入输出特性，整体结构紧凑，在有限的空间内实现大传动比的动力传递，同时兼顾传动过程中的承载能力与运行平稳性，可直观展示行星齿轮传动的运行原理，即太阳轮输入动力时，行星轮在绕自身轴线自转的同时沿内齿圈公转，通过行星架将动力汇总输出，实现减速增扭的传动效果。建模过程中对各零部件的装配关系做了精准约束，完全还原实际装配状态下的配合间隙与定位关系，无干涉错位问题，能够清晰呈现行星齿轮传动系统的内部构造与动力传递路径。
