流体输送用离心式叶轮结构设计

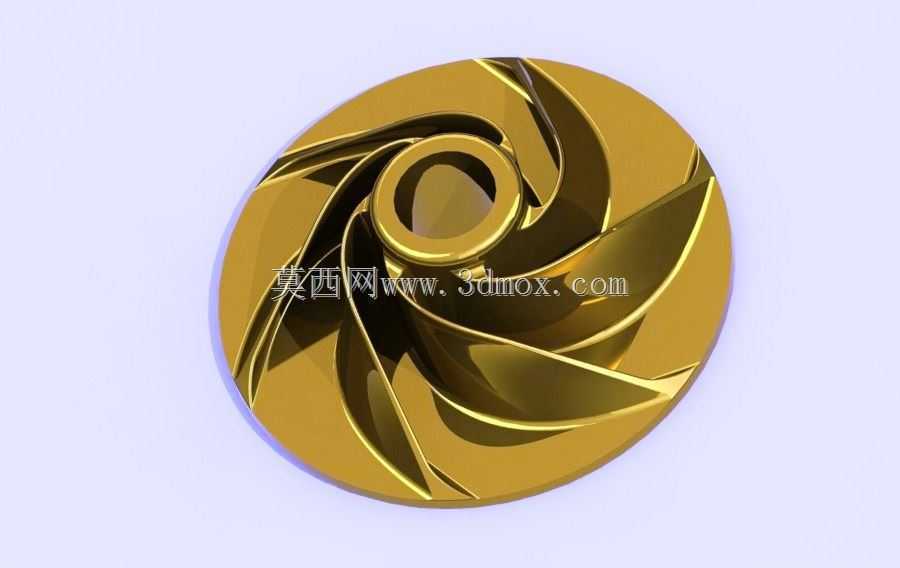

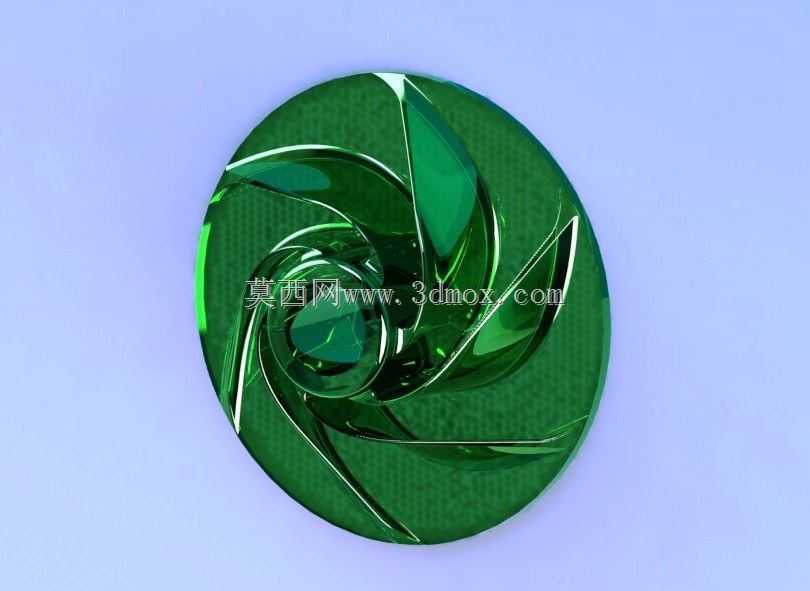

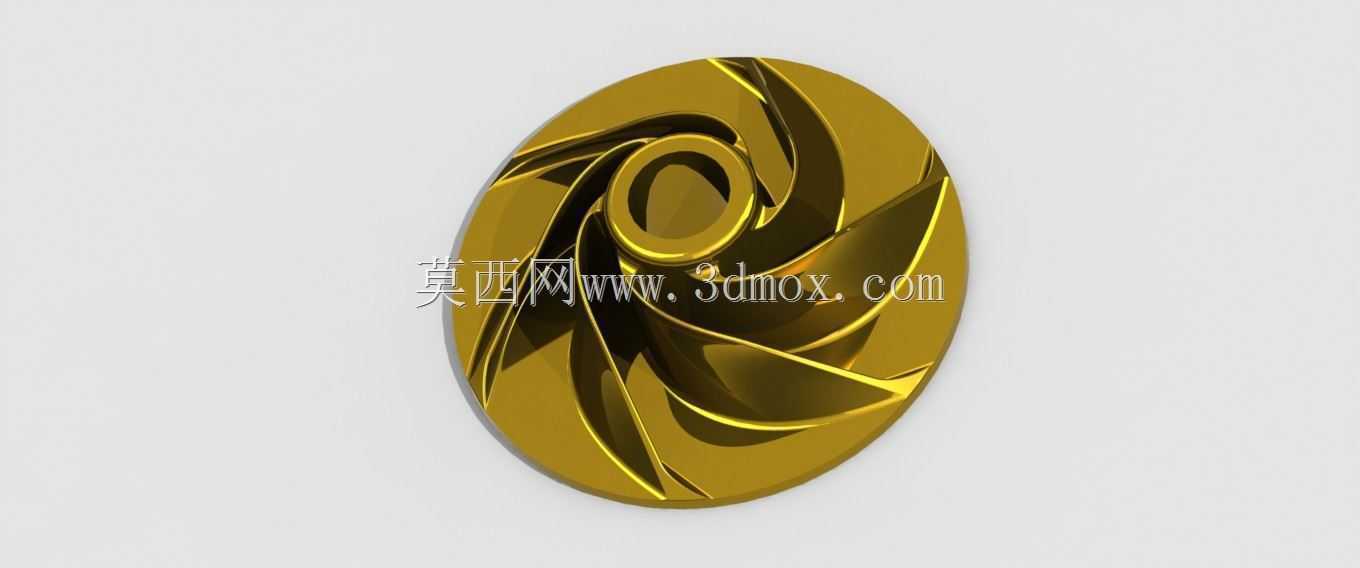

　　在各类流体输送场景中，叶轮作为核心做功部件，其结构设计直接决定了整套流体设备的运行效率与工况适配性。这款叶轮采用后弯式叶片构型，整体为一体化铸造结构设计，从水力性能匹配角度出发，叶片型线采用变曲率光滑过渡设计，能够在流体进入叶轮流道后实现平稳的能量转换，减少流体在流道内的冲击损失与脱流现象，适配清水、低粘度工业流体等介质的输送工况。从实际安装边界来看，叶轮中心设置标准轴孔结构，轴孔周边预留键槽安装位，可与对应规格的泵轴实现周向固定，叶轮背部设计有密封配合止口，能够与泵体密封腔形成精准配合，控制轴向泄漏量在合理区间内。在设计思路层面，这款叶轮的叶片进出口角度经过多轮水力校核，进口边做了圆滑修型处理，能够降低流体进入叶轮时的进口冲击，

　　适配不同入口流速的来流条件，避免在大流量工况下出现过早的汽蚀损伤；叶片出口边采用斜切式设计，能够调整流体流出叶轮时的速度环量，匹配蜗壳的流道收集特性，减少动静干涉带来的流动脉动与运行振动。从外形尺寸来看，叶轮整体外径根据比转速参数匹配设计，叶片高度与流道宽度适配额定流量下的过流面积要求，既不会因为流道过窄造成流动阻力过大，也不会因为流道过宽导致流体在流道内形成二次回流。在实际应用场景中，这类叶轮可配套端吸离心泵、管道循环泵等设备，用于工业循环水系统、市政供水输送、暖通空调水循环、小型给排水泵站等场景，运行过程中叶轮高速旋转带动流体获得动能与压力能，通过后续蜗壳的扩压作用将流体输送到目标管路中。从结构可靠性角度出发，

　　叶轮的叶片与前后盖板连接处采用大圆角过渡设计，能够降低应力集中系数，避免长期高速旋转过程中在连接位置出现疲劳裂纹，整体做动平衡校正处理，将剩余不平衡量控制在对应转速等级的允许范围内，减少运行过程中对泵轴、轴承部件的径向载荷，延长整套转子部件的使用寿命。在流道设计细节上，相邻叶片之间形成的流道截面从进口到出口呈现渐变扩散形态，能够让流体在流经叶轮的过程中实现平稳的能量提升，避免流道截面突变造成的局部涡流损失，叶片表面光滑度要求达到水力光滑壁面标准，减少流体与壁面之间的摩擦阻力损失。从安装适配性来看，叶轮的轴向定位尺寸与泵腔的轴向间隙匹配，安装后叶轮与泵体口环之间的径向间隙控制在合理范围，既不会因为间隙过小造成运行过程中的动静部件摩擦，

　　也不会因为间隙过大导致容积效率下降，影响泵组整体运行效率。针对不同工况的适配调整，这款叶轮的结构可通过调整叶片出口宽度、叶片数量来适配不同的流量扬程参数点，在小流量高扬程工况下可适当增加叶片数量、减小出口宽度，在大流量低扬程工况下可适当减少叶片数量、增大出口宽度，核心设计逻辑始终围绕减少流动损失、提升能量转换效率、保障结构运行可靠性展开。在实际选型匹配过程中，需要注意叶轮的旋向与泵轴的旋转方向保持一致，安装前需要核对轴孔尺寸、键槽规格与泵轴的配合公差，确保装配后叶轮的径向跳动与端面跳动值在公差允许范围内，避免运行过程中出现偏磨、振动超标等问题。
