单驱齿轮联动创意挂钟结构设计

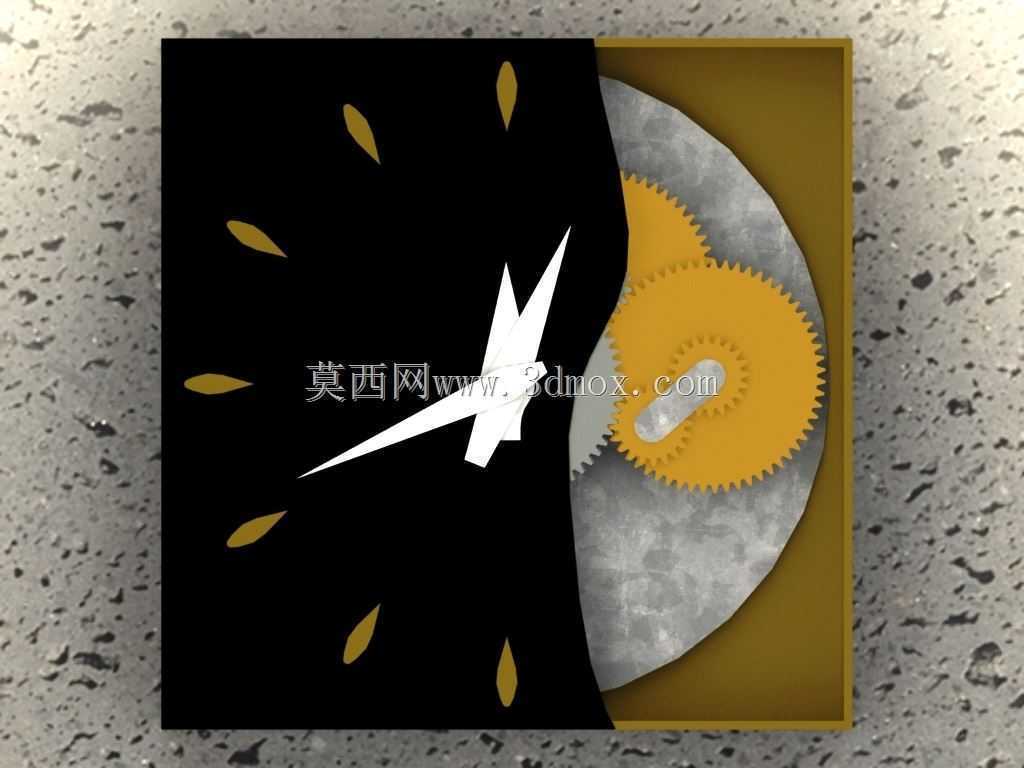

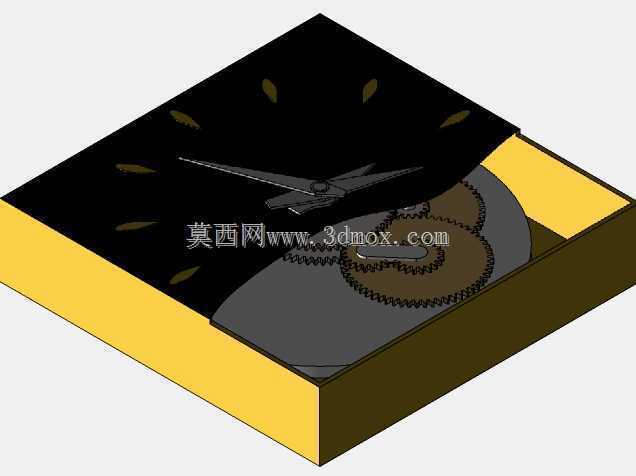

　　这款单驱齿轮联动时钟的设计，最初是面向文创家居、工业风装饰场景做的结构方案，区别于常规石英钟直接用步进电机带指针的结构，整套走时机构仅靠单个驱动源输入动力，通过定轴齿轮组的传动比匹配，同时带动时针、分针完成走时动作，外露的齿轮组既承担传动功能，也作为外观装饰元素适配工业风、机械主题的空间陈设需求。实际落地应用中，这类结构既可以做成墙面挂钟用于家居、主题咖啡馆、机械展厅的墙面装饰，也可以缩小尺寸做成桌面座钟，作为机械文创产品面向爱好者群体，外露的传动结构能直观展示机械传动的运行逻辑，相比封闭外壳的普通时钟更具展示性与互动感。

　　从功能特性来看，整套传动结构做了传动比的精准匹配，时轮与分轮的传动比严格遵循1:12的走时逻辑，齿轮模数选用0.5的小模数规格，既保证传动过程的平稳性，也能控制整体结构厚度，适配挂装的安装需求。齿轮组的布局做了偏心排布设计，没有采用常规时钟的同轴指针布局，而是将部分传动齿轮外露在表盘侧方，配合半遮挡的表盘造型，让运行过程中齿轮的啮合转动直接可视，指针采用简约的折角造型，和金色齿轮、黑色表盘形成视觉层次，刻度用简化的水滴形标识替代传统数字或条形刻度，弱化常规时钟的工具属性，强化机械装饰属性。

　　设计过程中首先要解决的是单动力输入下的传动路径规划，驱动源的输出轴直接连接分轮，再通过中间过轮将动力传递到时轮，每一级齿轮的啮合侧隙控制在0.02-0.05mm区间，避免传动过程中出现指针抖动或者走时卡顿的问题，齿轮材料默认选用ABS工程塑料做注塑成型方案，若做高端金属版本也可替换为黄铜材质，兼顾质感与传动耐磨性。表盘的半遮挡结构做了1.5mm的厚度设计，和后方齿轮组预留0.3mm的安全间隙，避免表盘和转动的齿轮发生刮蹭，指针和指针轴的连接采用过盈配合结构，装配时不需要额外紧固件，压装到位即可保证同步转动，不会出现指针松脱错位的问题。

　　外形尺寸上，常规挂装版本的整体外框控制在300mm×300mm×45mm的边界内，后方挂装孔的孔距遵循标准挂钟的200mm通用孔距，可直接匹配市面常规的墙面挂钟挂钩，不需要额外定制安装件。安装边界方面，后方驱动模块的凸起厚度控制在20mm以内，挂装后和墙面的间隙不超过5mm，不会出现明显的前倾问题，整体重量控制在800g以内，普通墙面的无痕钉即可满足承重需求，不需要额外打膨胀螺栓，降低普通用户的安装门槛。

　　结构细节上，所有齿轮的转轴都采用铜套嵌装在后方的塑料基板上，减少转动过程中的摩擦阻力，降低驱动源的负载，单节5号电池即可驱动整套机构连续运行6个月以上，兼顾展示性与实用性。外露的齿轮边缘都做了R0.3的圆角处理，没有尖锐棱角，即使作为桌面摆件放置，也不会出现剐蹭划伤的问题。表盘的黑色区域做了细磨砂质感处理，避免强光下出现反光影响读时，金色齿轮做了哑光喷砂处理，不会因为过度反光造成视觉杂乱，整体视觉重心集中在指针与齿轮啮合区域，既保证读时的清晰度，也能充分展示机械结构的运行美感。
