三辊式电动卷板冷轧设备三维设计

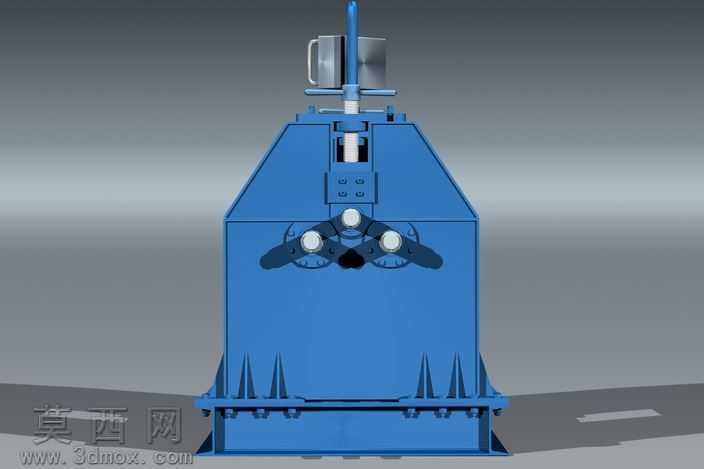

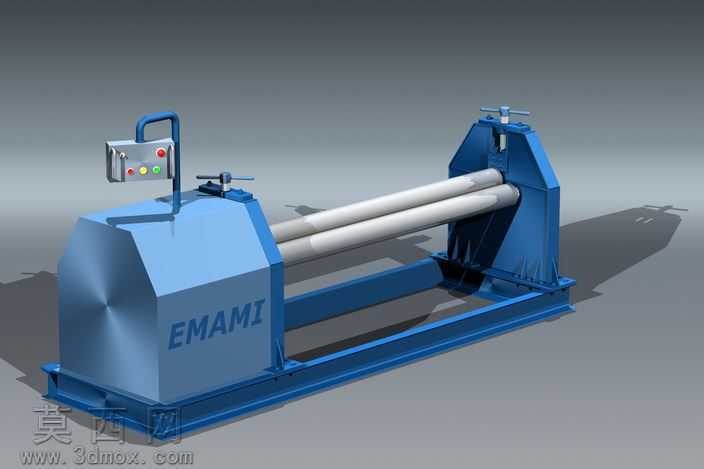

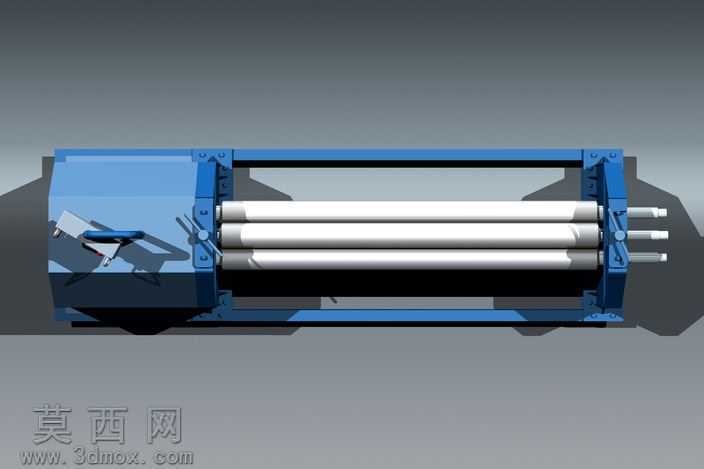

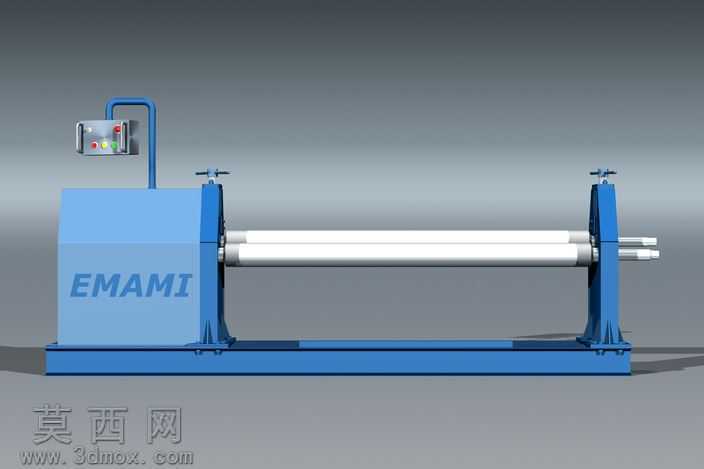

本作品为三辊对称式电动冷轧卷板设备的三维建模设计，整体采用SolidWorks完成全参数化建模，通过Keyshot完成写实级渲染输出。建模阶段严格遵循机械设计规范，先完成整体布局的骨架草绘，确定机架、辊轴、传动箱体、操作控制单元的空间位置与装配基准，再逐一拆解各零部件进行实体建模：主体机架采用焊接式箱型结构设计，左右两侧立式支撑座与底部一体式安装底座通过装配约束完全定位，保证整体结构的刚性与承重稳定性；三根平行排布的工作辊轴采用圆柱实体建模，表面做抛光金属质感处理，严格控制辊轴的同轴度与平行度公差，还原实际设备中辊轴的转动配合关系；左侧传动箱体做了弧面过渡的外观优化，箱体表面预留品牌标识的贴图区域，还原工业设备的真实外观细节；操作控制单元独立设置在箱体侧上方，包含带急停按钮的操作面板、调节手轮等细节，按钮采用红、绿、黄等不同配色区分功能，手轮添加防滑纹理细节，还原真实操作部件的交互特征。材质分配阶段，设备主体机架、传动箱体、支撑座均采用蓝色工业烤漆材质，调整材质的粗糙度与反光度模拟真实机床漆面的哑光金属质感；三根工作辊轴采用抛光不锈钢材质，添加轻微的环境反射效果还原金属辊面的光亮质感；操作按钮、控制面板分别采用工程塑料、磨砂金属材质区分，提升模型的视觉层次感。渲染阶段采用三点布光方案，主光源模拟车间顶光效果，辅光源补充暗部细节避免结构死黑，添加柔和的地面阴影增强模型的立体感与真实感，背景采用渐变灰色突出设备主体结构。设计过程中充分考虑设备的实际功能逻辑：上辊可通过顶部手轮调节压下量，适配不同厚度金属板材的卷制需求，侧方手轮用于调节辊轴的翻转卸料结构，整体结构完全还原真实三辊卷板冷轧设备的工作原理，可用于机械原理教学、设备方案展示、虚拟装配实训等场景，模型所有零部件均保留完整建模历史与参数，可根据实际设计需求修改辊轴长度、机架尺寸、调节行程等关键参数，适配不同规格的冷轧卷板加工需求。
