斜架式双工位木工加工操作设备结构

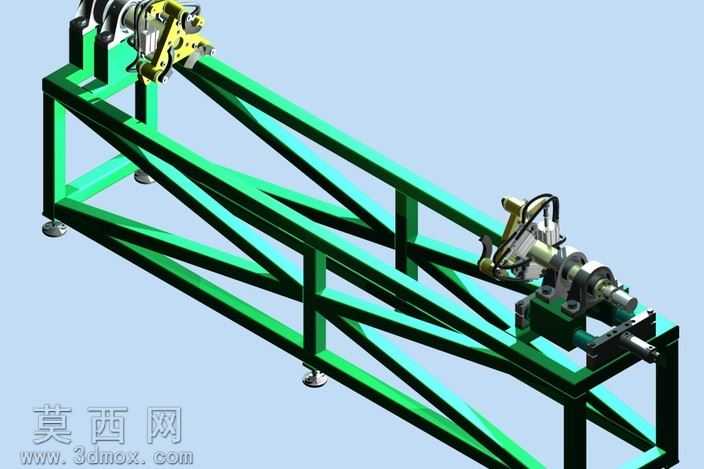

该三维模型为斜置长机架布局的双工位木工操作加工设备，整体采用三维参数化建模完成，完整还原了设备的装配关系与结构细节。建模过程中首先搭建主体承载机架，采用型钢桁架式斜梁结构，通过多组横向、斜向支撑筋构建稳定的长跨度承载框架，底部配置可调式支撑脚杯，可实现安装时的水平度调节，抵消地面不平整带来的安装误差，保证设备运行时的结构稳定性。机架沿长度方向对称布置两套独立的加工执行单元，每个单元集成了气动驱动组件、加工执行头、工件定位装夹结构，执行头通过转接支架固定在机架预设的安装基准面上，定位装夹结构设置有可调节的限位挡块与压紧组件，可适配对应规格木构件的装夹定位需求，双工位沿斜架排布的设计可优化操作人员上下料的作业动线，减少工位切换的无效行程。材质渲染阶段，主体机架采用哑光绿色金属漆材质模拟型钢喷涂后的表面质感，驱动组件部分还原金属加工件的银灰色金属质感，气动管路采用黑色橡塑材质表现，脚杯的橡胶减震垫采用哑光深灰橡胶材质，通过材质区分清晰展现各部件的功能属性与装配层级。结构设计上采用模块化思路，两套加工单元为独立可拆装模块，可根据实际加工需求更换不同功能的执行头，机架上预留了多组安装孔位，方便后续拓展辅助定位、除尘等附加功能组件，桁架式斜梁结构在保证长跨度机架刚性的同时，有效降低了整体机架的自重，减少材料耗用。模型完整呈现了各部件的连接方式，包括螺栓连接的孔位对应关系、驱动组件的传动衔接结构、装夹部件的运动行程空间，可直接用于设备的结构验证、装配指导以及后续的工程出图参考，整体结构紧凑，布局符合木工加工作业的操作习惯，兼顾了结构刚性、操作便利性与功能拓展性。
