多连通容器流体填充瞬态CFD仿真分析模型

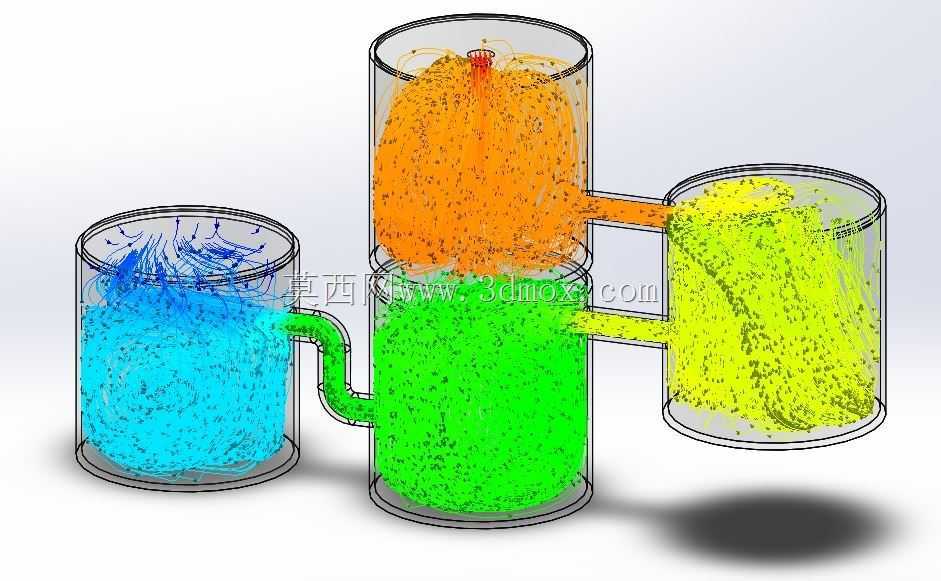

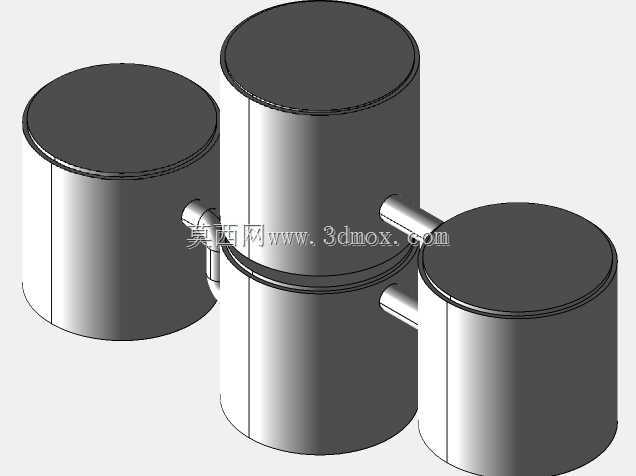

这套多连通容器流体仿真模型，核心面向流体力学教学演示、民用储液容器管路布局验证、小型流体实验装置预研这类场景搭建，日常做连通器类结构的流道设计验证时，不用直接开模做实物样机，靠这套仿真模型就能提前预判不同进水位置、不同管路通径、不同容器高度差下的流体填充顺序，提前规避结构设计里的流道堵点、气阻位置，减少实物试错的成本。模型里的三个圆柱形容器通过不同高度的侧向连通管衔接，进水点设置在中间最高容器的顶部中心位置，建模时特意保留了容器壁的薄壳结构特征，连通管和容器侧壁的衔接处做了圆角过渡处理，完全匹配实际加工时的焊接或者一体注塑的工艺边界，不会出现仿真模型和实物结构脱节的问题。做结构设计的时候，首先要明确各容器的安装定位边界：中间主容器高度最高，左右两个副容器的安装基准面和主容器底部齐平，左侧连通管的接口位置低于右侧上层连通管的接口高度，所有管路的通径保持一致，避免因为通径差异带来的额外流阻干扰填充顺序的判断。仿真层面采用瞬态求解逻辑，追踪流体自由液面的运动轨迹，通过粒子示踪的方式直观呈现不同时刻的流场分布，不同容器内的流场用差异化的色彩区分，能清晰看到流体进入主容器后，先顺着重力填充主容器下部腔体，当液面上升到左侧连通管的接口高度时，才会开始向左侧副容器流动，而右侧因为设置了上下两层连通管，上层连通管位置更高，需要等主容器液面上升到对应高度后才会开始向右侧容器填充，整个过程完全符合重力流的实际运动规律。做这类容器结构设计时，还要考虑容器顶部的排气孔位置，模型里在每个容器的顶部都预留了排气边界，避免仿真过程中出现密闭空腔气堵的失真情况，连通管的安装角度保持水平，和容器侧壁的连接位置做了密封面的结构预留，实际生产时可以直接沿用这个接口尺寸做管路密封设计。这套模型的流场计算结果，可以直接用来指导家用分格式储水装置、实验室多联反应容器、小型灌溉分流装置的管路布局优化，不用反复调整实物结构来测试填充顺序，在方案设计阶段就能把流道的布局逻辑验证清楚，大幅缩短这类带流体管路的容器类产品的开发周期。
