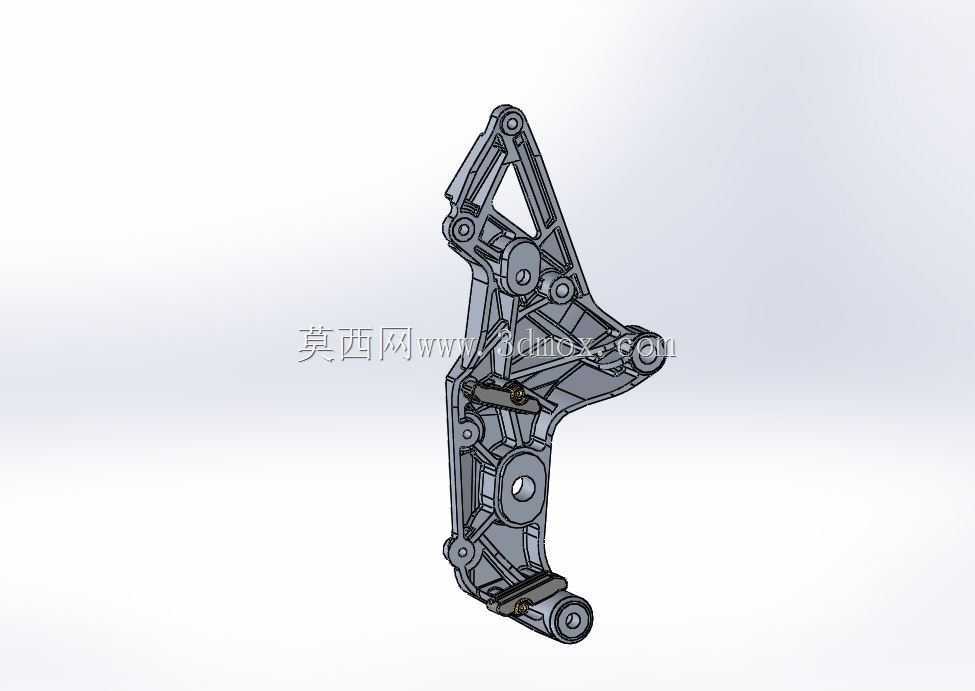

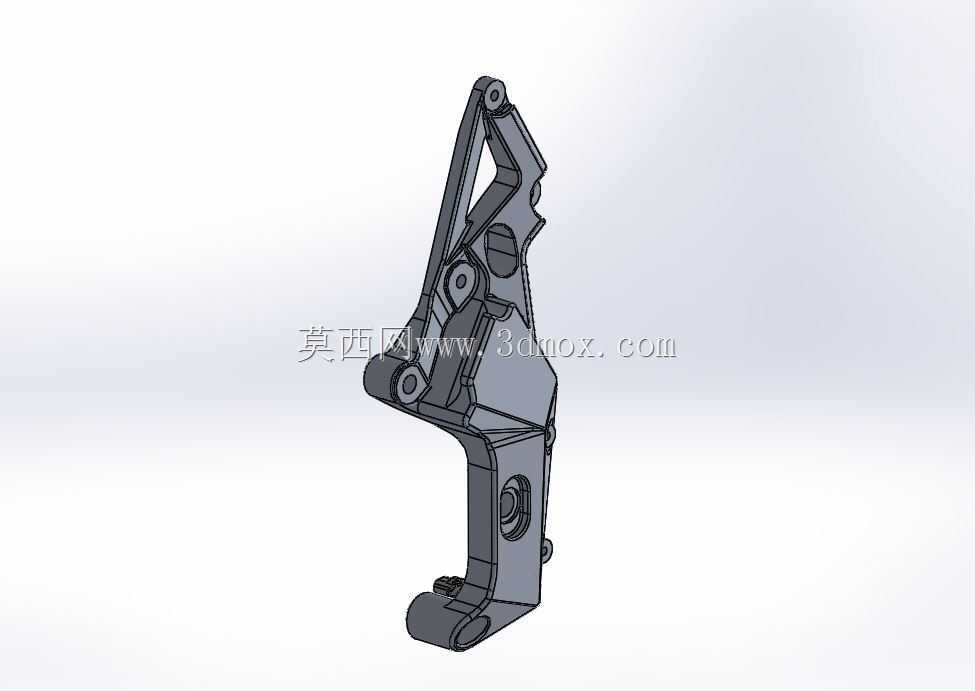

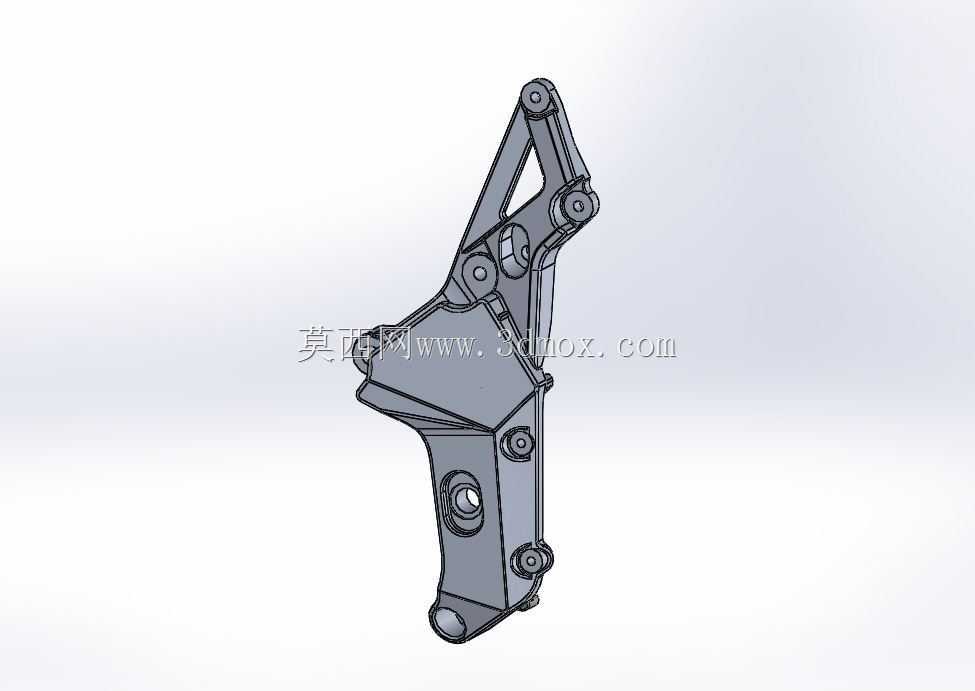

MV阿古斯塔F4摩托车左框架板结构件

　　该结构件属于大排量运动型摩托车的车架承载分支部件，主要承担左侧覆盖件安装、附属部件定位以及车架局部载荷传递的作用，在整车布局中位于发动机左侧上方区域，衔接主车架与尾部副车架的连接过渡段，同时为侧导流罩、线束固定卡扣、部分传感元件提供安装基准面。从结构设计来看，整体采用变截面异形钣金+局部铸接强化的构型，主体承力段通过弯折形成盒型空腔结构，在保证抗扭刚度的同时尽可能降低构件自重，符合高性能摩托车对簧下质量、车架整体轻量化的设计要求。构件上分布的多组安装孔位按照不同功能做了区分，大直径通孔用于主连接螺栓的穿装，孔位周边做了局部翻边强化，避免长期交变载荷下出现孔位开裂；小直径螺纹孔用于附属小件的固定，孔位位置公差控制在±0.1mm范围内，

　　保证装配后各部件的间隙面差符合整车外观要求。在安装边界上，该构件的上部铰接点与主车架的立管延伸段连接，下部支撑脚固定在发动机箱体的预设安装凸台上，侧向伸出的支耳用于固定侧导流罩的内侧卡扣，所有连接位的贴合面都做了平面度处理，减少装配应力集中。实际应用场景中，这类框架板件除了承担静态下的部件支撑作用，还要承受车辆行驶过程中发动机振动传递、路面颠簸带来的交变冲击，以及高速行驶时导流罩传递的风阻载荷，因此在结构设计时特意在应力集中的拐角位置做了圆弧过渡，避免直角结构带来的应力断裂风险。建模过程中需要重点还原各安装孔的相对位置、贴合面的平面特征以及加强筋的走向，这些特征直接决定了后续装配干涉检查、结构力学仿真的结果准确性，对于摩托车改装、车架结构优化的设计人员来说，该构件的数模可以作为同类型车型框架结构设计的参考样本，用来验证异形承力板件的布局合理性、安装点的空间避让逻辑。
