可拆式板式换热单元三维结构设计

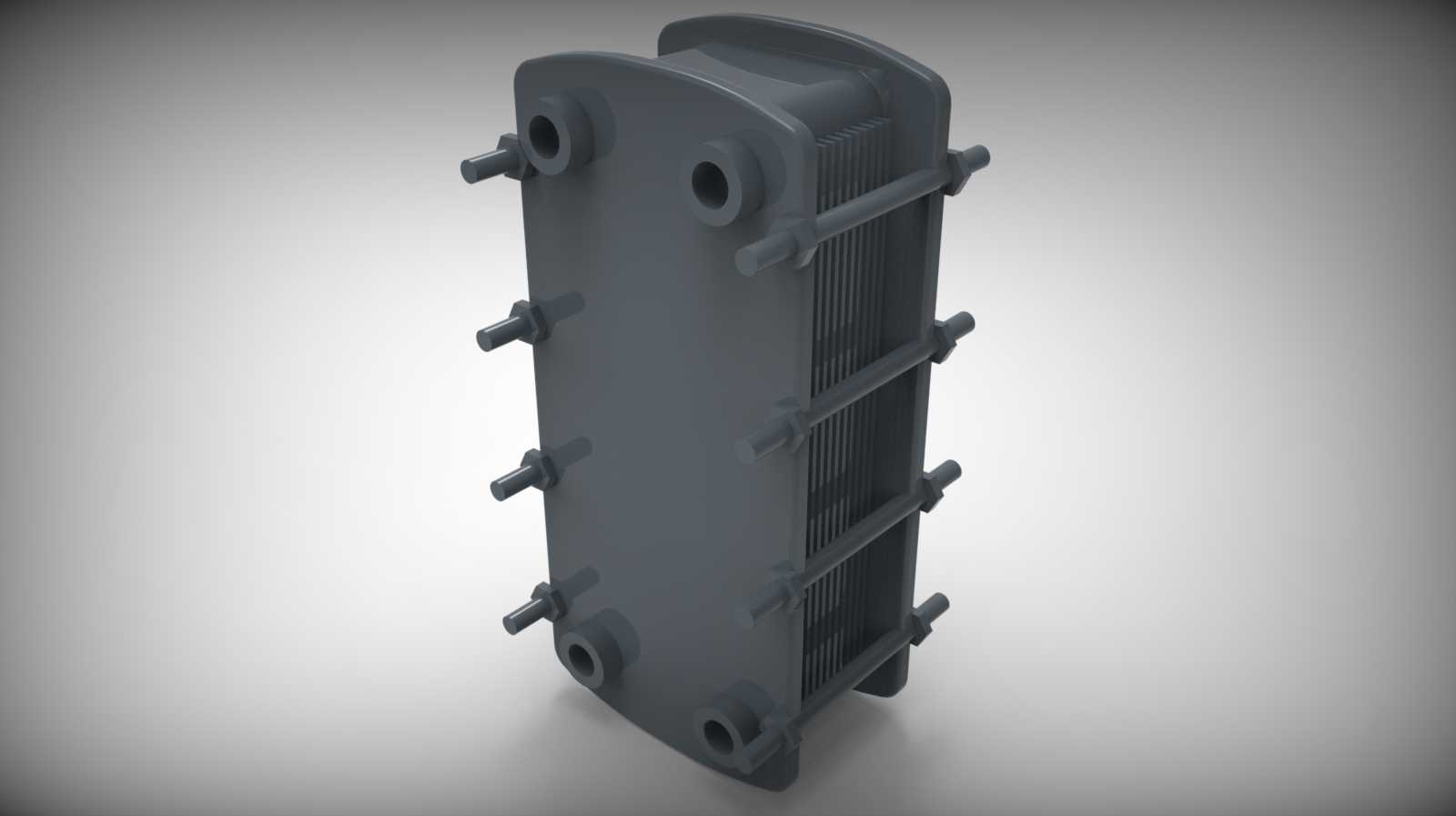

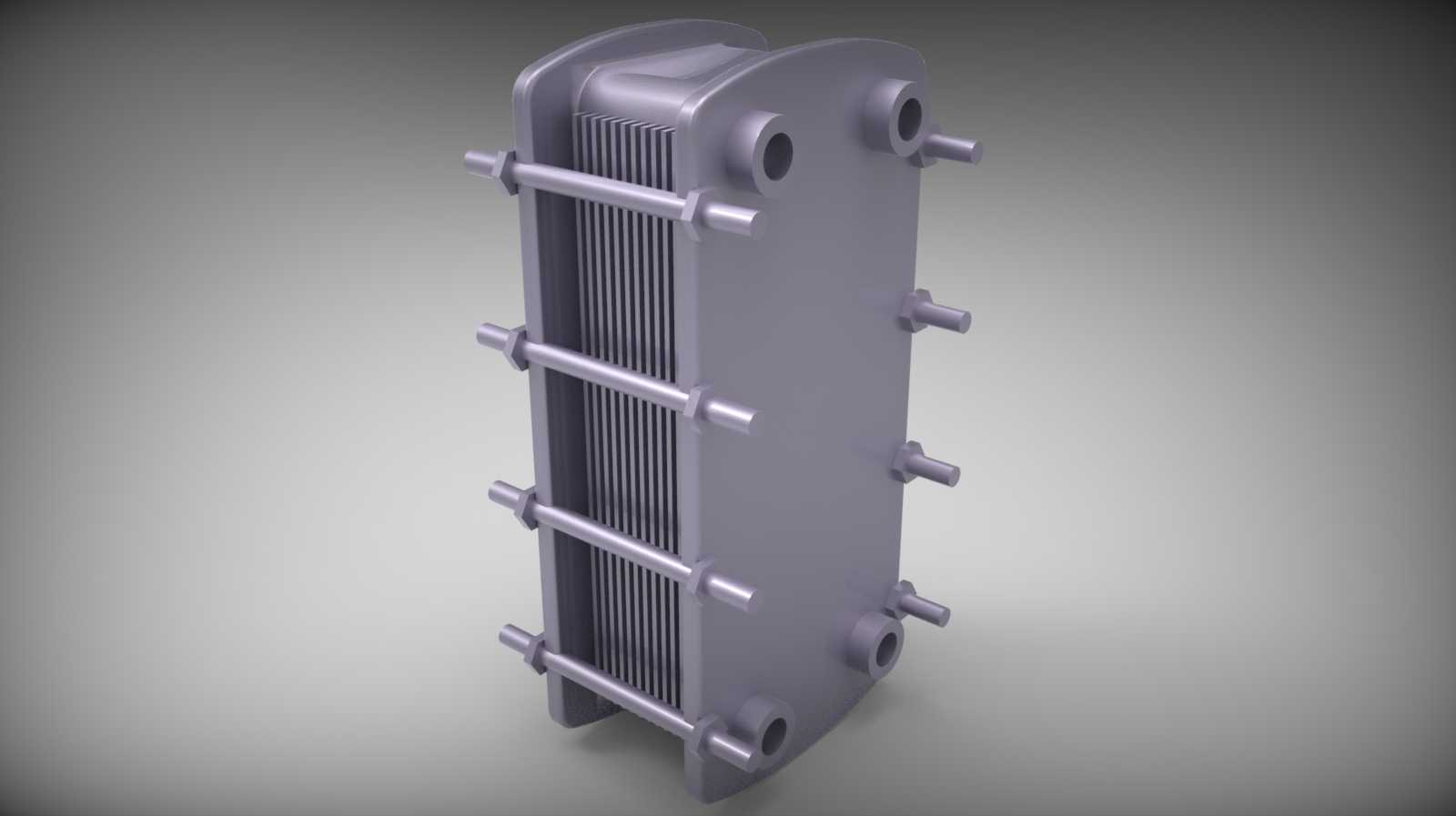

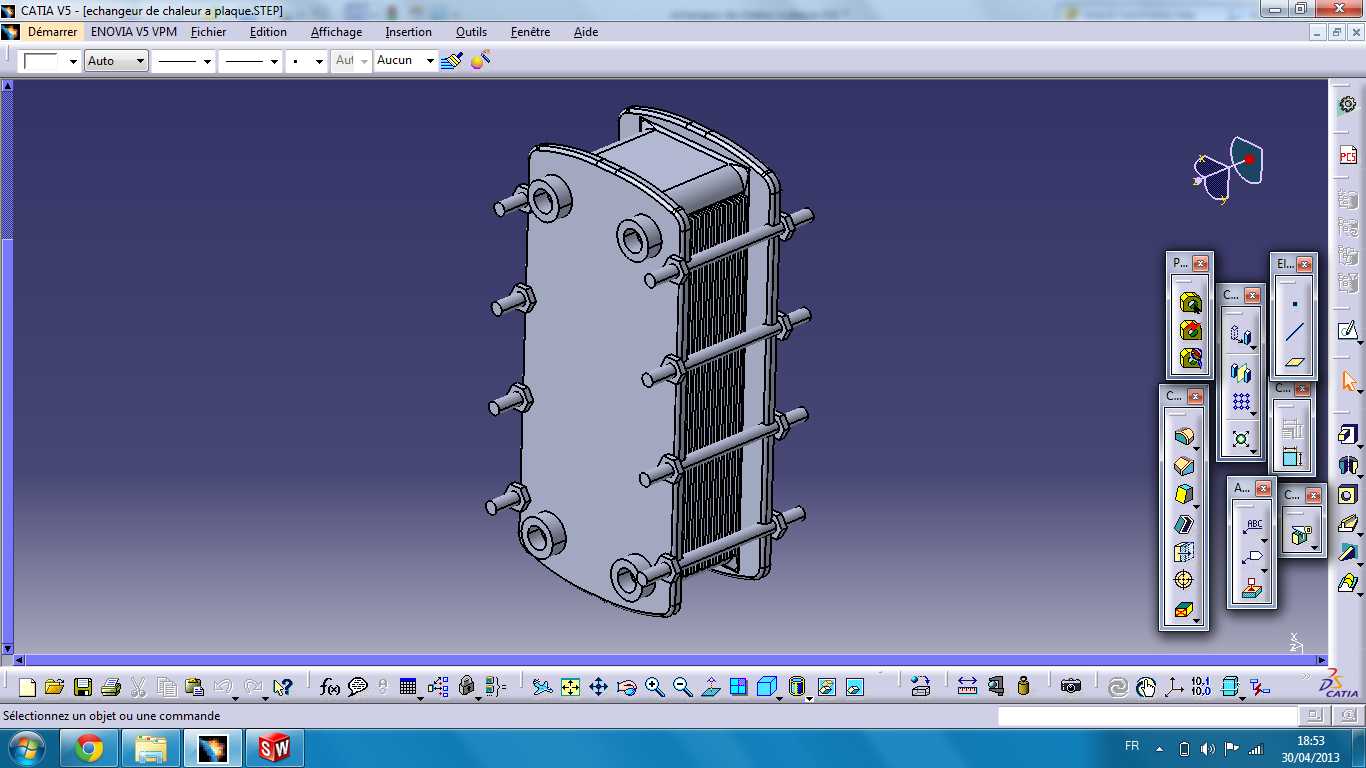

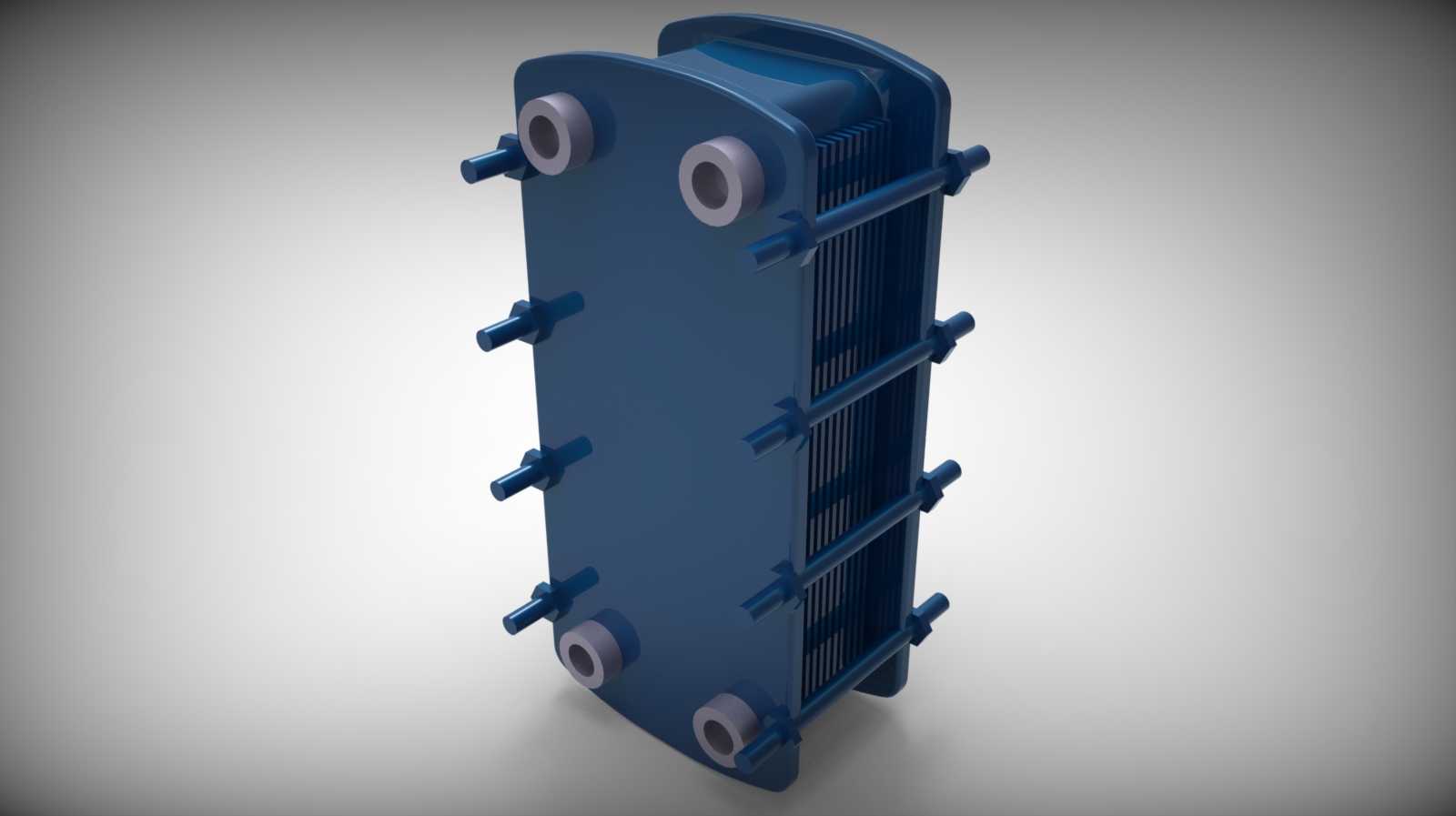

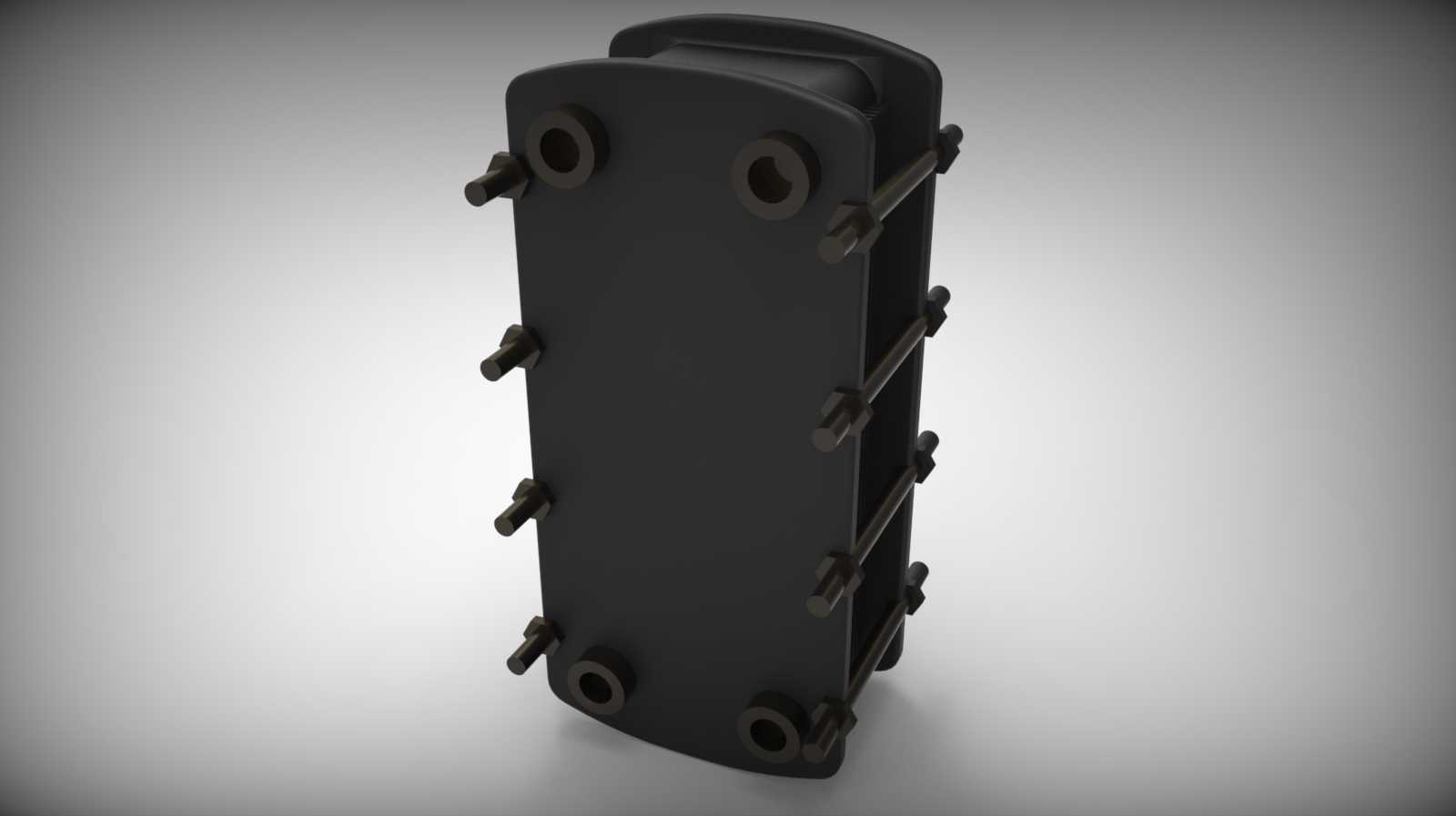

在暖通空调、工业制程冷却、液压系统散热、化工介质温控等场景中，板式换热器是实现两种流体间热量传递的核心设备，本次呈现的可拆式板换结构，针对中小流量换热工况做了结构优化，区别于传统焊接式不可拆结构，该设计采用拉杆压紧式装配逻辑，后期可通过拆解清理板片结垢、更换老化密封垫，大幅降低设备全生命周期维护成本。从结构设计逻辑来看，该换热单元采用立式长圆形板片堆叠布局，区别于常规矩形板片，长圆形流道设计能降低流体在边角区域的滞流死区，提升板片有效换热面积利用率，板片表面压制的人字形波纹，一方面能在低流速下让流体形成湍流，提升整体传热系数，另一方面波纹结构的互相支撑能提升板片组的承压能力，应对不同工况下的压差波动。设备两端的压紧板采用厚板铣削加工成型，上方和下方分别布置介质进出接口，接口采用内螺纹连接形式，适配现场常用的管道连接工艺，压紧板上均匀布置的拉杆孔位，配合贯穿整组板片的拉紧螺栓，能通过对称拧紧螺栓给板片组提供均匀的压紧力，避免因受力不均导致密封垫错位出现介质串漏问题。从安装边界来看，该结构整体为立式窄型布局，宽度方向尺寸紧凑，适合安装在空间局促的设备撬块内部，比如机床冷却系统、小型冷水机组内部，不需要预留过大的侧向操作空间，仅需在设备一端预留足够的螺栓拆装空间即可完成后期维护作业。设计过程中重点考虑了密封结构的可靠性，每片换热板片边缘的密封槽采用等深度铣削成型，密封垫嵌入后不会在压紧过程中出现移位，冷热介质的流道通过密封垫的分隔形成完全独立的两套回路，两种介质在相邻板片间逆向流动，最大化对数平均温差，提升换热效率。在流体分配设计上，两端压紧板的接口位置对应板片的导流区，导流区的密布触点能让进入板间的流体均匀分布到整个换热面，避免出现局部流量过低导致的换热不均、局部结垢加速的问题，同时触点的排布也能给板片提供足够的支撑，避免高压工况下板片出现变形。针对不同的使用场景，该结构可通过增减换热板片的数量灵活调整换热面积，不需要重新设计两端压紧板和拉杆结构，仅需匹配对应长度的拉紧螺栓即可适配不同换热量的需求，这种模块化设计思路能大幅缩短同系列不同规格产品的设计周期，降低零部件的备货种类。在实际选型应用中，该结构适配水-水换热、油-水换热等常规工况，工作压力覆盖常用的1.6MPa及以下工况，板片材质可根据介质腐蚀性选择不锈钢或者钛材，密封垫可根据工作温度选择丁腈橡胶或者三元乙丙材质，结构本身的装配公差设计预留了足够的材质膨胀余量，避免温度变化导致的密封失效。从建模细节来看，所有板片的波纹特征做了参数化关联，调整波纹角度、深度参数时可快速生成不同换热效率的板片模型，拉杆、螺栓等标准件采用通用件库调用，装配过程中做了完整的干涉检查，确保实际装配时不会出现零部件碰撞问题，压紧板的接口位置做了凸台加厚处理，避免管道连接时压紧板出现变形。
