实心圆柱杆稳态热传导仿真分析模型

　　在工业热设计与传热性能验证场景中，不同材质杆件的轴向导热特性是设备热管理模块选型的核心参考依据，该模型针对轴向一维稳态导热工况搭建，还原了侧面完全绝热、两端固定恒温边界下的圆柱杆件温度分布与传热规律，可直接用于导热材质选型阶段的性能预判，也能作为热仿真教学中的基础验证案例，帮助工程人员快速理解傅里叶导热定律在实际构件中的应用逻辑。模型对应构件为实心圆柱杆件，轴向长度设定为0.15m，截面直径0.05m，上下端面分别设置20℃与95℃的恒定温度边界，圆柱侧面设置为完全绝热边界，确保热量仅沿杆件轴向传递，无径向热损耗，完全匹配一维稳态无内热源导热的经典工况条件。建模过程中先完成圆柱实体的几何构建，对上下端面、侧面分别做独立面组划分，

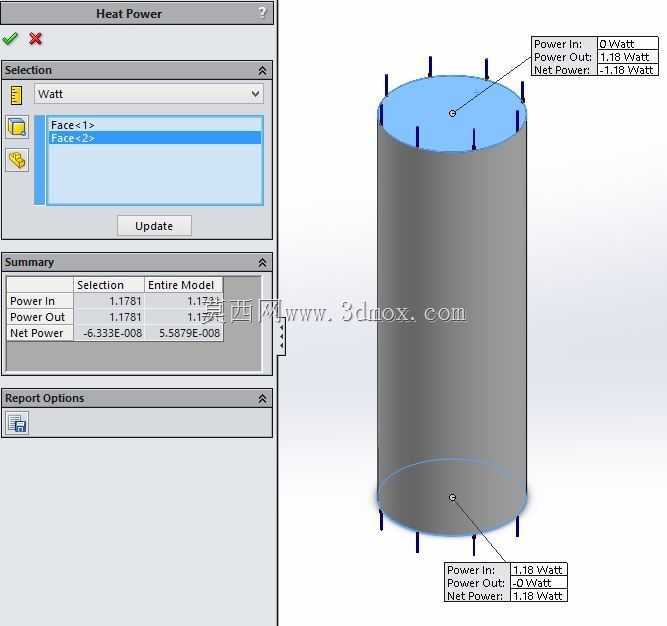

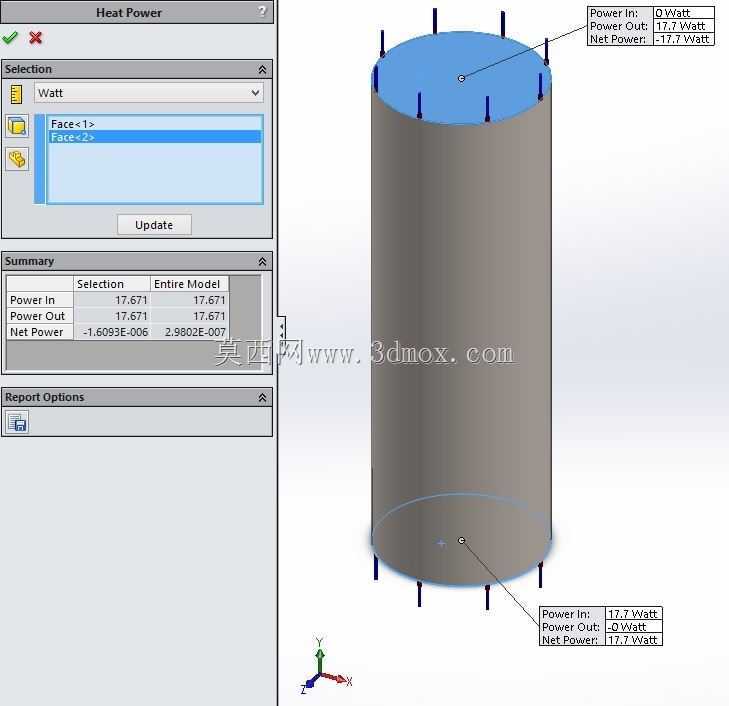

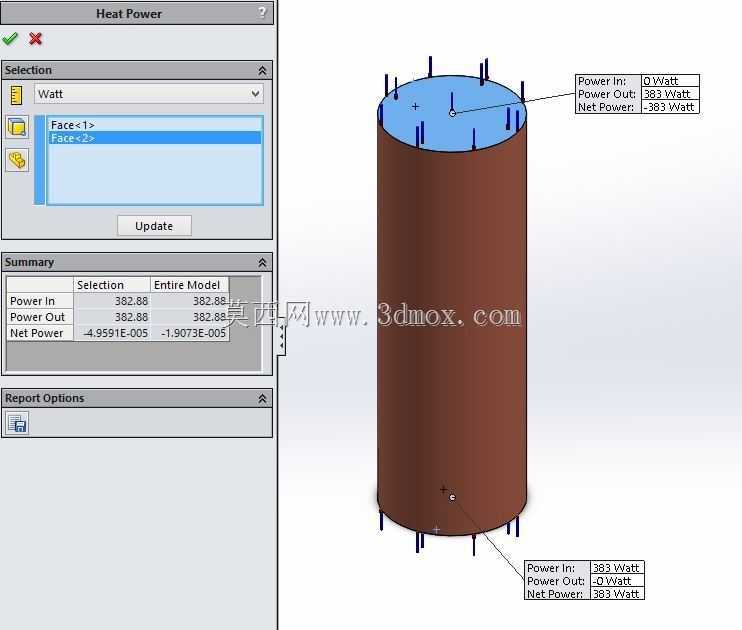

　　方便后续边界条件的精准施加，网格划分阶段针对轴向温度梯度变化的线性特征，采用结构化六面体网格沿轴向做等距排布，既保证温度场计算精度，也控制了整体计算规模，避免不必要的算力消耗。模型可适配三类常用工程材质的导热性能计算，分别对应导热系数380W/(m·℃)的铜材、18W/(m·℃)的钢材、1.2W/(m·℃)的花岗岩，通过切换材质参数即可直接输出不同材质下的轴向传热速率数值，同时生成沿杆长方向的线性温度分布云图，直观呈现不同导热能力材质的温度梯度差异。从工程应用角度看，这类杆件导热模型的计算结果可直接支撑多种场景的设计工作，比如电子设备散热模组的导热撑杆选型、高温设备的隔热杆件参数确定、建筑围护结构的导热构件性能验算等，

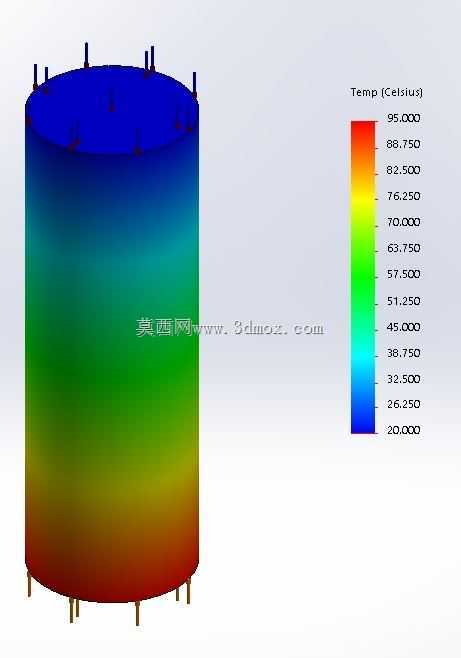

　　设计人员无需从零搭建几何与边界条件，仅需调整对应材质参数与边界温度数值，即可快速获得目标工况下的传热数据，大幅缩短热设计阶段的方案验证周期。模型输出的温度场结果可直观看到，高导热系数的铜材沿杆长温度梯度极小，整体温度分布趋近均匀，传热速率最高；钢材的温度梯度明显增大，传热速率处于中等水平；低导热系数的花岗岩沿杆长温度变化最为显著，传热速率最低，完全符合一维稳态导热的理论计算规律，可直接用于验证热仿真流程的参数设置准确性，也能作为工程热物理相关教学内容的可视化演示载体，帮助初学者快速建立导热过程的具象认知。在实际安装边界层面，该类杆件作为导热或隔热构件使用时，需保证侧面绝热层的完整包覆，避免出现径向漏热导致实际传热速率与计算值出现偏差，两端面需与恒温热源保持充分贴合，降低接触热阻对传热过程的影响，模型中预留的端部安装凸台结构也对应了实际装配中的固定需求，确保仿真模型与实际应用场景的几何一致性。
