滚柱式偏置孔节气门体结构设计

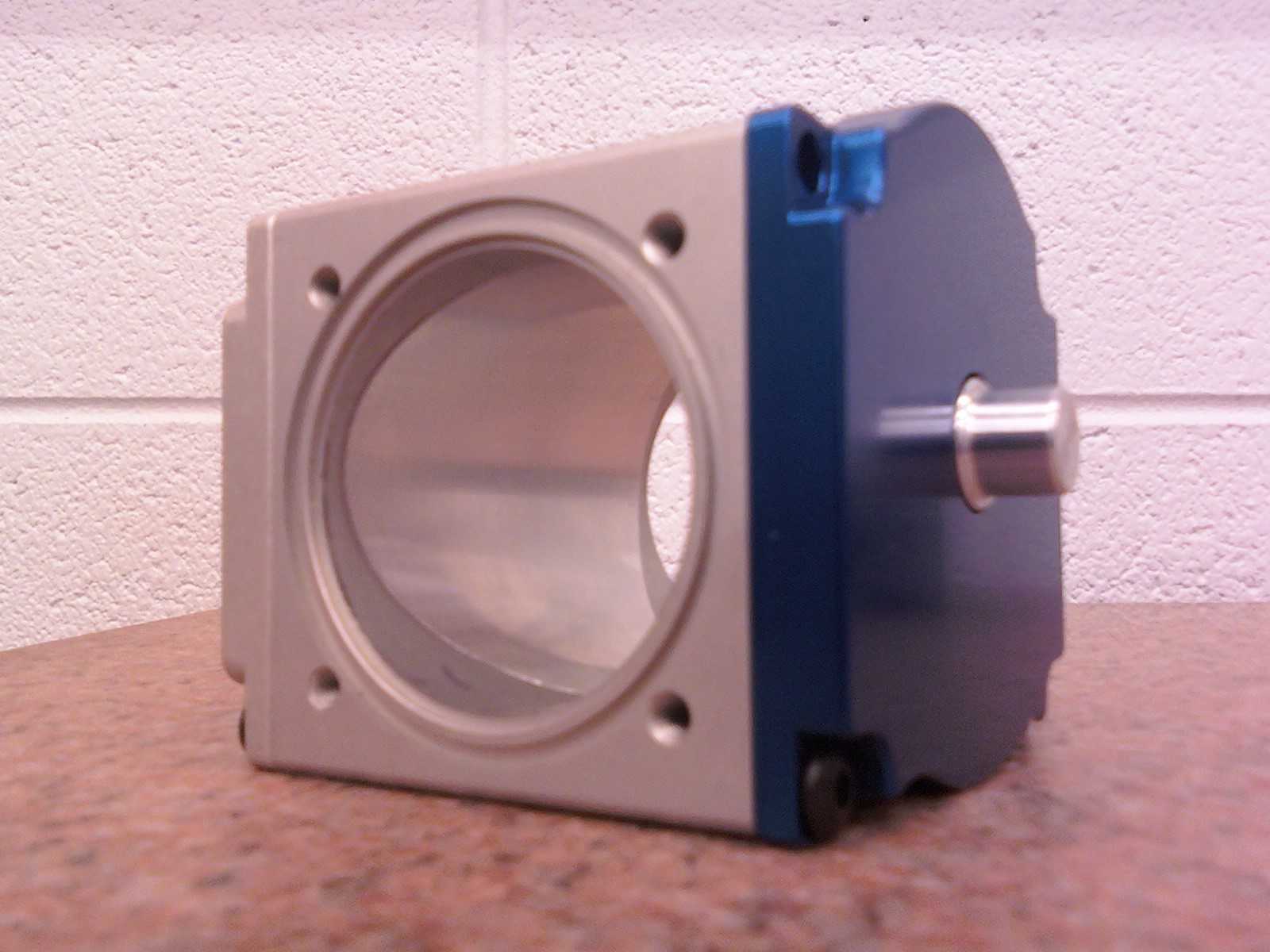

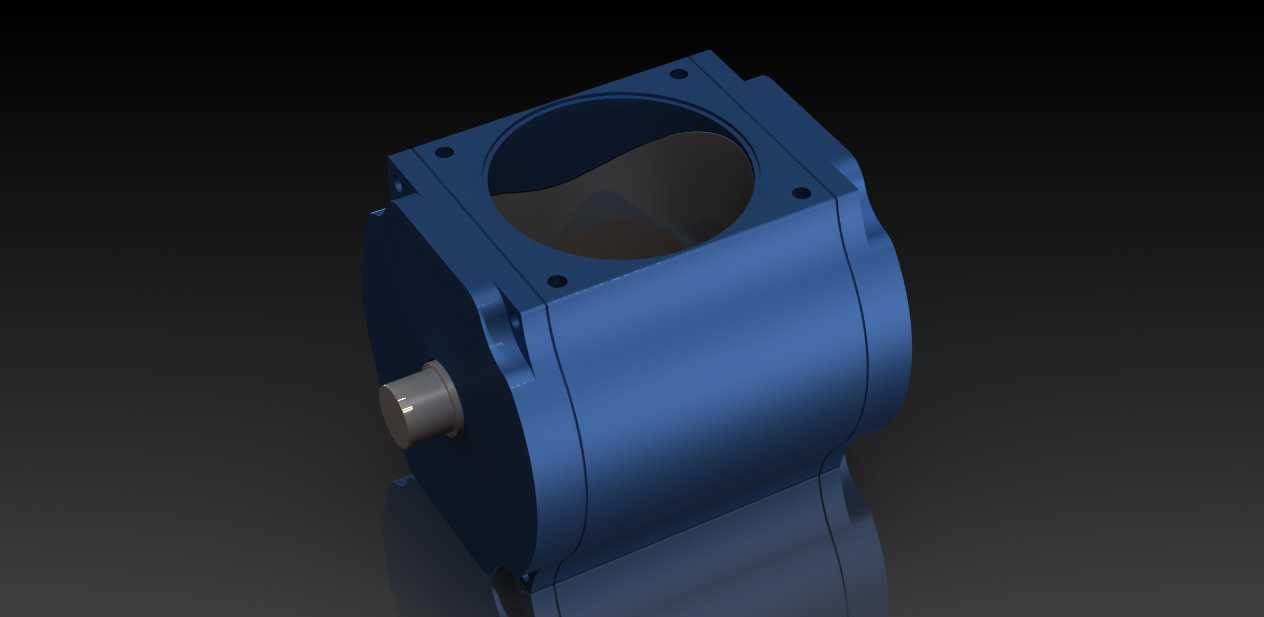

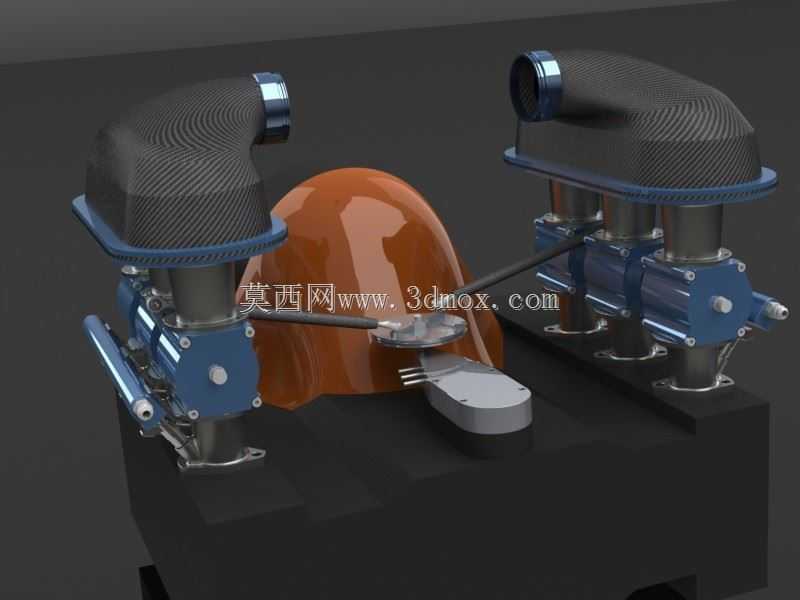

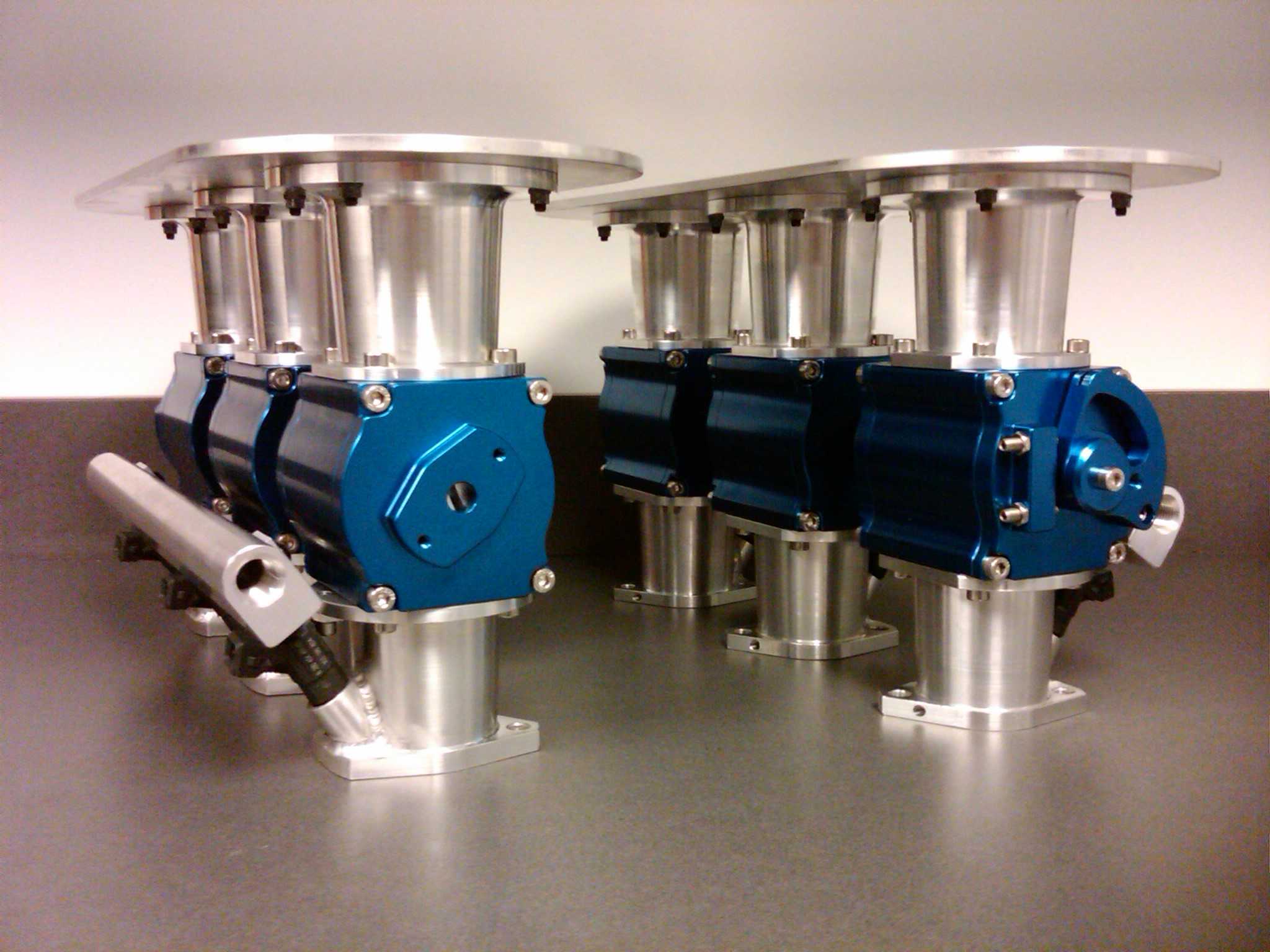

这款滚柱筒式节气门体主要应用在内燃机进气系统、工业流体管路节流控制场景中，核心作用是通过改变流通截面开度，精准调控进入燃烧室或管路的介质流量，是动力输出调节、管路压力控制环节的核心执行部件。不同于传统蝶板式节气门的轴销贯穿流道结构，该结构采用滚柱式回转阀芯，流道内壁无凸起的轴销遮挡，全开状态下流通阻力更低，大流量工况下的介质压损更小，尤其适配大排量动力单元、大口径工业节流管路的使用需求。设计阶段优先考虑了安装边界的适配性，阀体采用方形法兰安装面，四个角位预留螺栓过孔，可直接匹配现有进气歧管、管路法兰的安装孔位，无需额外设计转接结构；阀芯驱动端伸出轴采用标准轴径设计，可直接适配常规的旋转驱动执行器，不管是拉线式驱动还是电子节气门驱动电机，都能通过简单的联轴结构实现连接，降低配套选型的适配成本。阀芯与阀体的配合面采用高精度圆柱面配合，配合间隙控制在合理范围内，既保证阀芯回转动作顺畅无卡滞，又能减少全闭状态下的介质泄漏量，满足节流工况的密封要求。阀体侧面的缸筒式结构为阀芯提供了稳定的回转支撑，长配合面的设计可以抵消介质流动带来的径向冲击力，避免阀芯在高压差工况下出现偏磨、卡滞的问题，提升长期运行的可靠性。流道采用渐扩式入口设计，介质进入阀腔时的流态更平稳，减少节流过程中的紊流噪声，同时降低介质对阀芯的冲蚀速率。偏置孔的结构设计让阀芯在小开度区间的流量调节线性度更好，不会出现传统蝶阀小开度下流量突变的问题，更适配需要精准控流的工况，比如内燃机怠速控制、精密流体管路的流量调节场景。安装时需要注意驱动轴的轴向定位，预留足够的热膨胀间隙，避免不同材质部件在工作温度变化时出现胀死的问题；法兰面的密封槽可适配常规的O型密封圈，安装时按照对角顺序拧紧螺栓，保证密封面受力均匀，避免出现局部泄漏。整个结构没有复杂的异形曲面，加工工艺性较好，阀体可采用压铸工艺成型后再做配合面精加工，阀芯可采用车削加工一次成型，适合批量生产，能有效控制制造成本。
