DN21规格直通式管道阀门结构设计

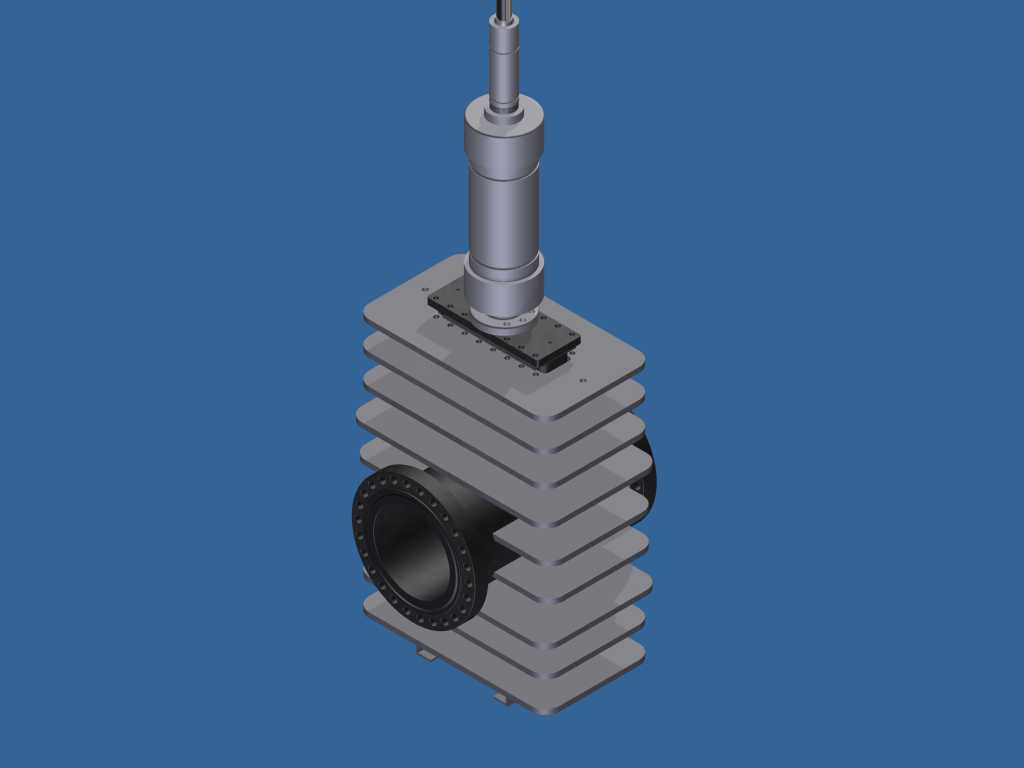

　　这款DN21规格的直通式管道阀门，主要面向中温工况的工业流体输送管路场景，常见于化工介质输送、暖通循环管路、小型工艺装置的流体通断控制环节，区别于普通常温直通阀，其阀体外侧设置的多层平行散热鳍片结构，能够在介质温度偏高的工况下，通过增大与空气的接触面积快速散逸传导至阀杆部位的热量，避免阀杆密封组件长期处于超温环境出现老化失效，延长密封件的更换周期，降低管路运维的频次。从结构设计逻辑来看，模型采用侧进侧出的直通式流道布局，流体通过阀体时的流向转折极小，相比角式阀门能够大幅降低管路的局部流阻，减少输送过程中的压力损失，适配对压降控制有要求的连续输送管路。阀门两端采用法兰连接结构，法兰端面预留了均匀分布的螺栓孔位，

　　安装时可与同通径的管路法兰直接配对，通过螺栓紧固配合密封垫片即可完成装接，安装边界的同轴度要求与常规DN21法兰管路完全匹配，不需要额外加工过渡转接件，能够直接替换同规格的老旧直通阀，降低管路改造的适配成本。上部的阀杆组件采用阶梯轴式结构，与阀体衔接部位设置了多级密封配合面，既能够保证阀杆升降动作的顺畅度，也能避免流体从阀杆配合间隙出现外漏；阀杆顶部的连接结构可适配手动执行机构、气动执行头或者电动驱动装置，用户可根据管路的控制需求灵活选配驱动形式，不需要对阀体主体结构进行二次修改。建模过程中对散热鳍片的间距、厚度做了等比例还原，鳍片与阀体主体为一体化铸造成型结构，不存在拼接缝隙，避免长期使用后鳍片松动脱落影响散热效果；

　　流道内壁做了平滑过渡处理，没有突兀的结构凸起，能够减少流体在阀腔内的紊流，降低介质冲刷带来的内壁磨损。从安装空间来看，阀门主体的横向尺寸与同通径法兰阀门的安装间距一致，上部阀杆延伸段的预留长度满足执行机构的安装空间要求，现场布置时不需要额外扩大管路安装间距，适配现有工业管路的常规安装空间预留标准。
