大口径气动通风蝶阀结构设计

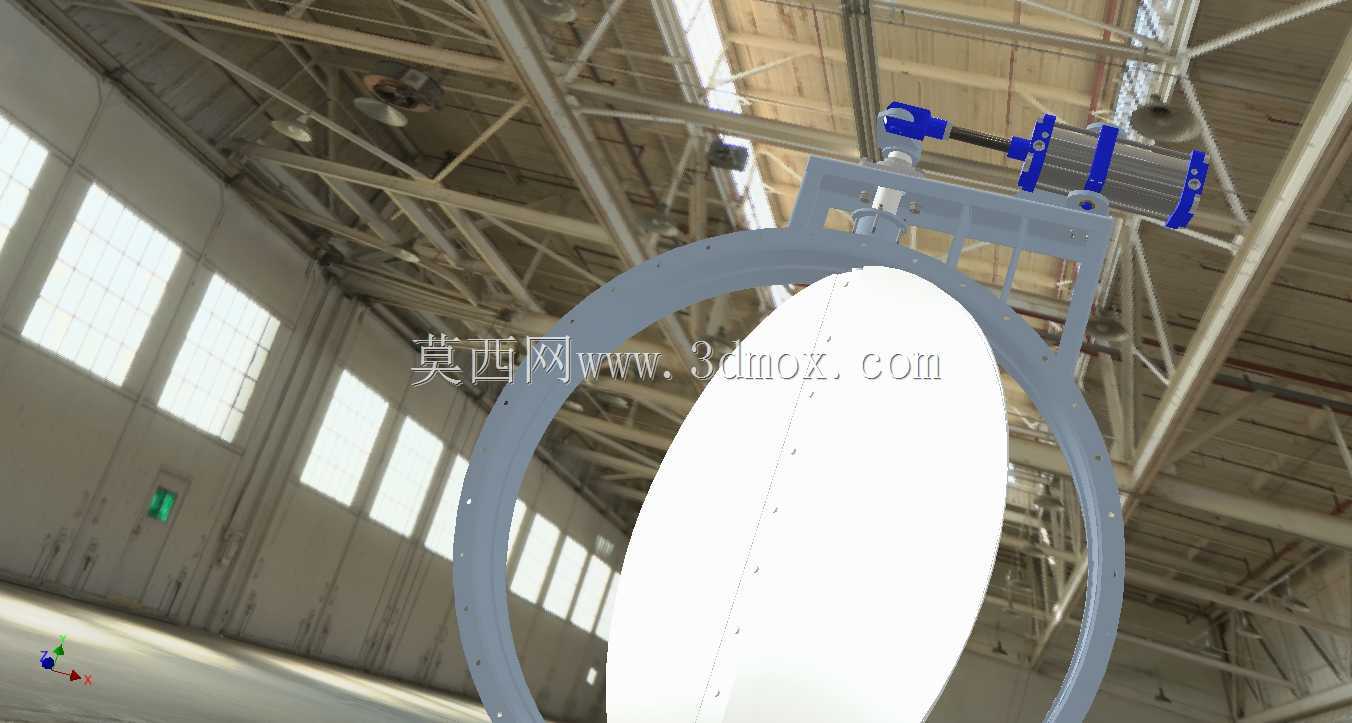

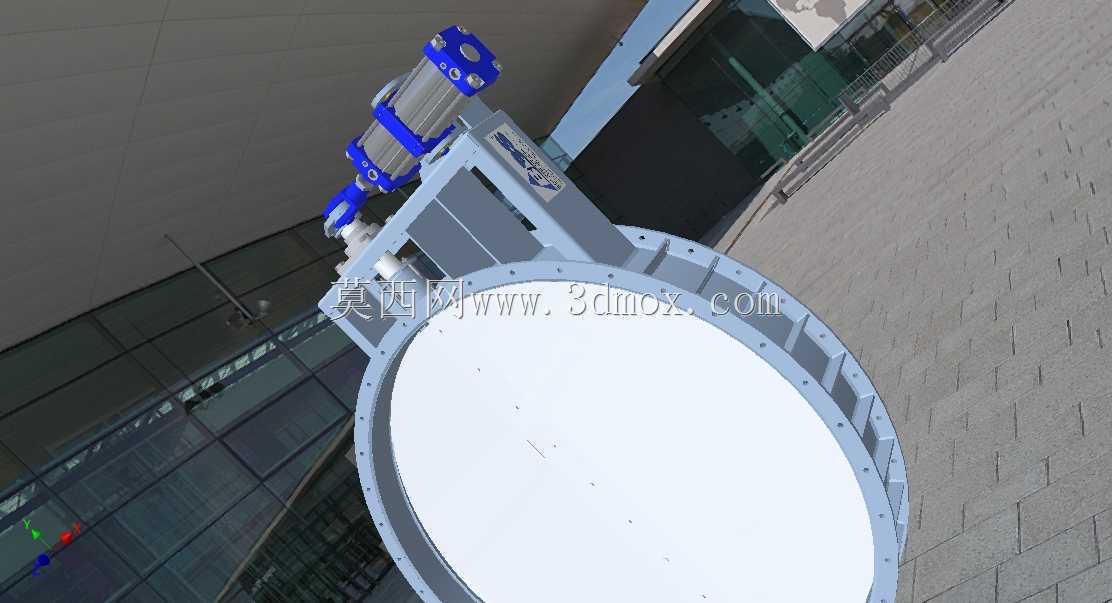

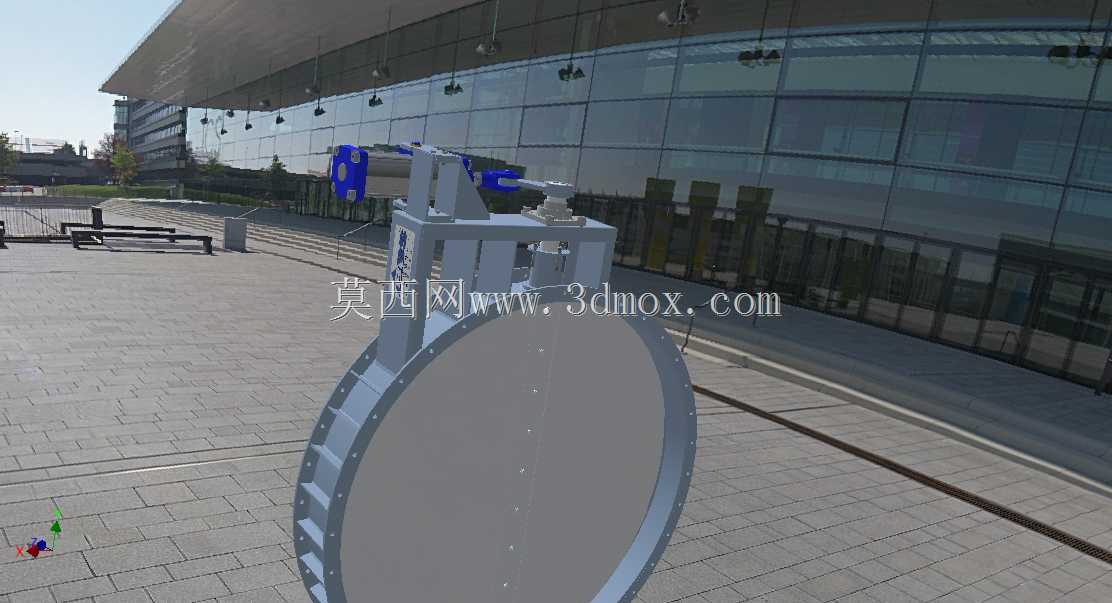

这款大口径气动蝶阀主要面向工业通风、烟气治理、工艺风路系统的通断与流量调节场景，常见于剧院舞台通风、工业厂房排风、环保除尘风道、工艺送风系统这类需要大截面风路控制的工况，适配公称通径1800mm的圆形风道连接，安装时通过阀体周圈的法兰孔与对应风道法兰完成对接，安装边界需预留气动执行器的侧向操作与维护空间，执行器侧需预留不小于300mm的检修操作距离，避免周边管线构件干涉执行器动作。

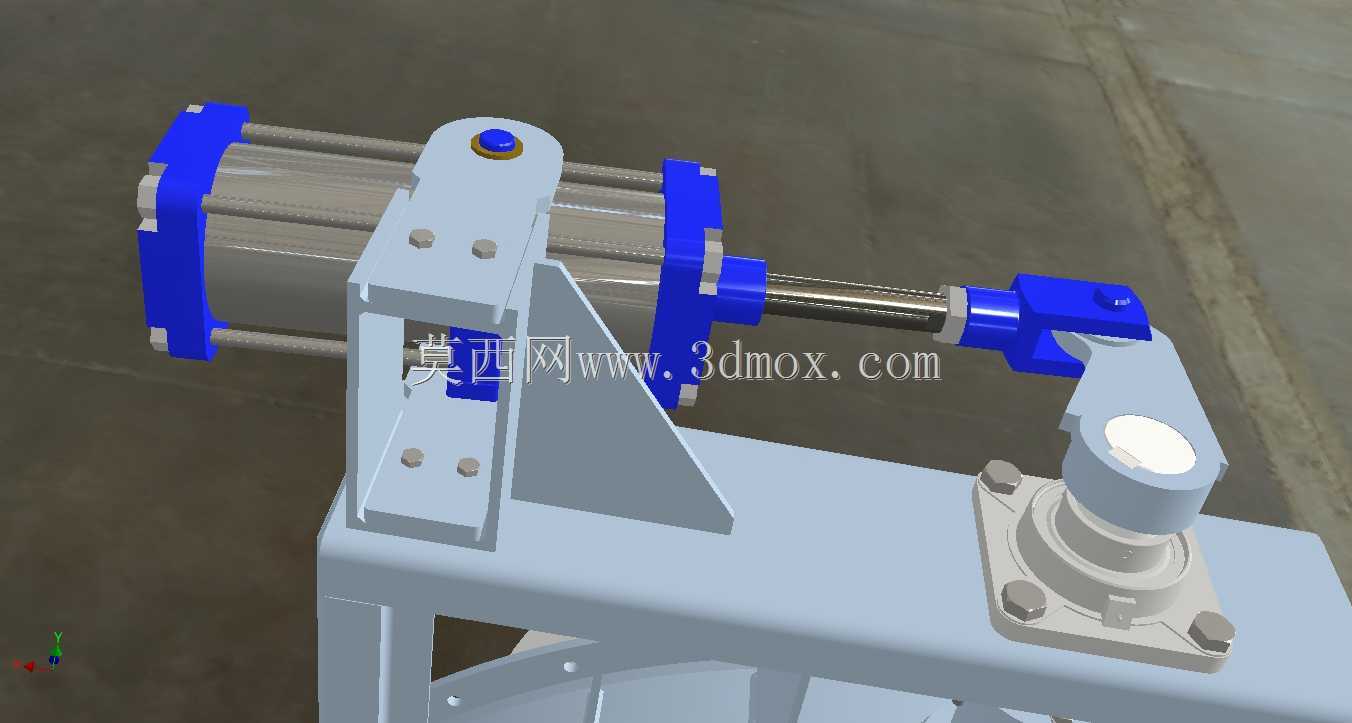

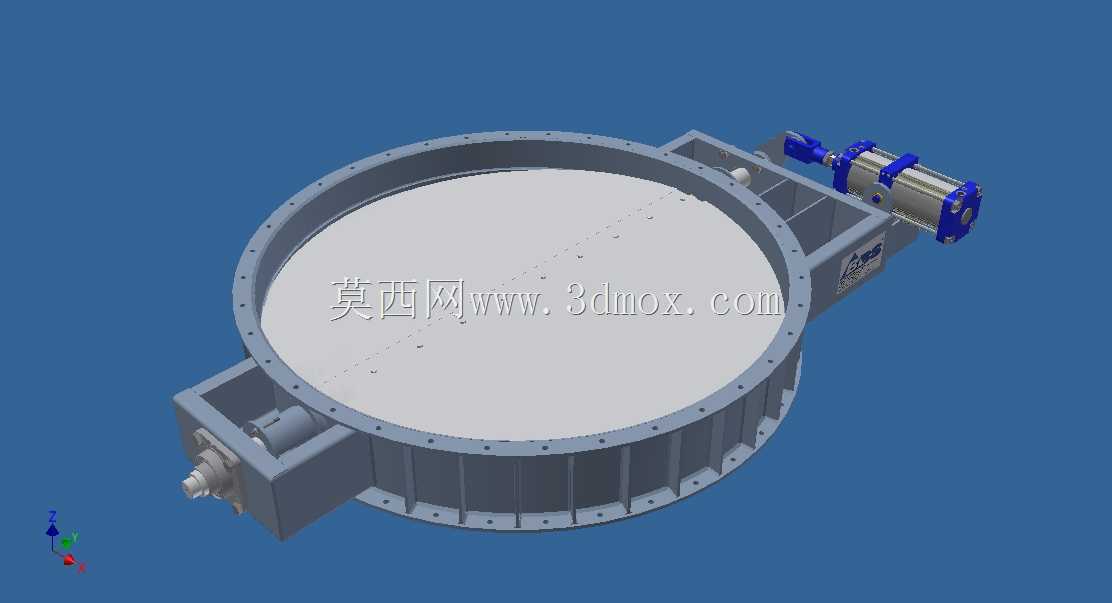

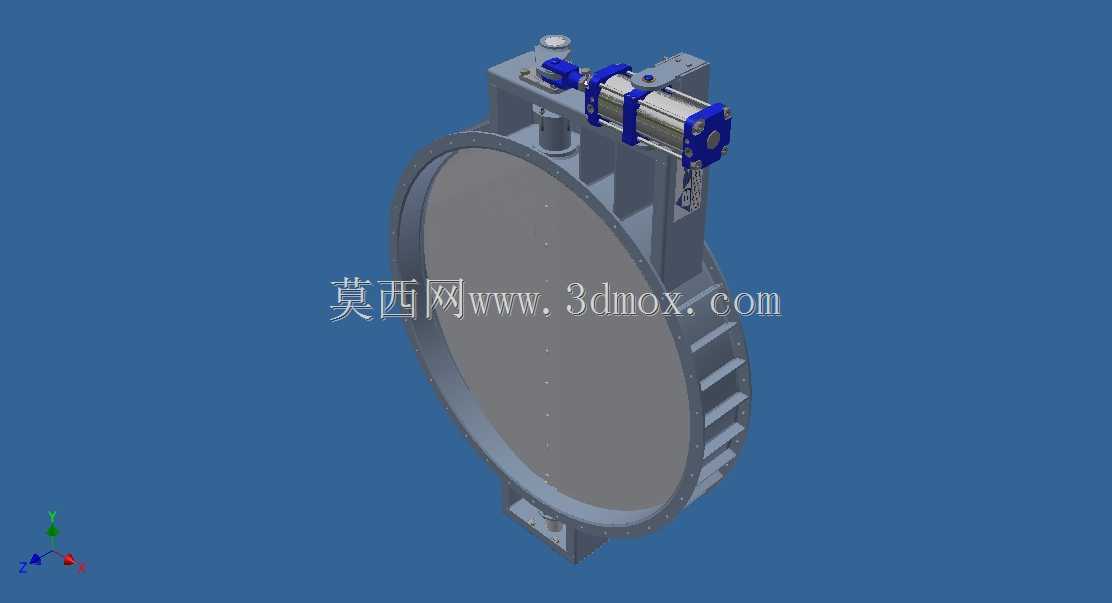

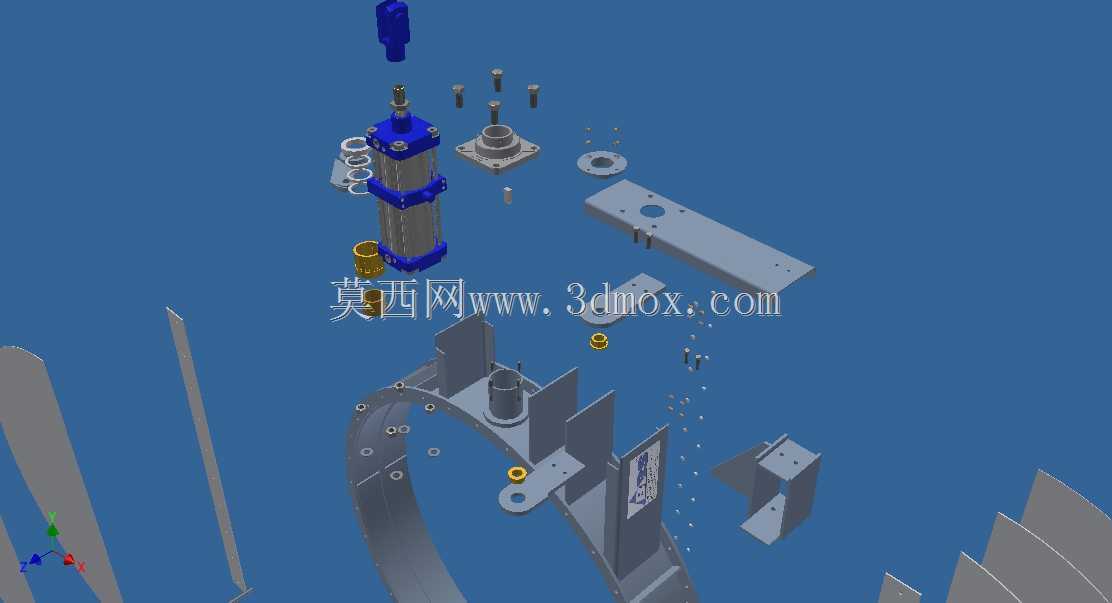

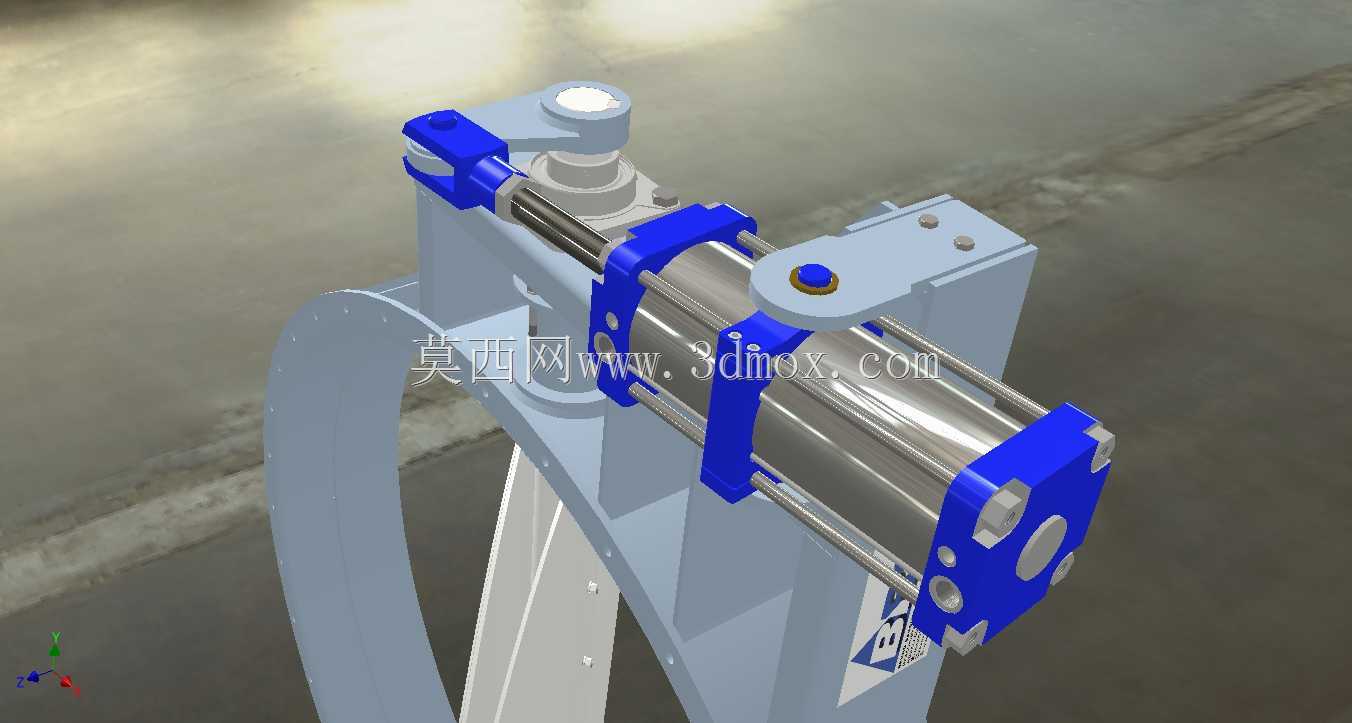

从结构设计来看，阀体采用钢板焊接成型的箱式加强结构，因为大口径阀门如果仅靠薄钢板卷制阀体会出现刚度不足的问题，周圈布置的纵向加强筋可以有效承受风道内的正负压力差，设计承压范围覆盖-10mbar到7bar的工况，可满足常规工业通风、低压送风、烟气排放的压力要求。阀板采用整板式圆形结构，与阀座的密封面做了贴合度优化，关闭状态下可满足低压工况的密封要求，避免风路串风。驱动部分采用费斯托型气动执行器搭配曲柄连杆机构，将气缸的直线往复运动转换为阀板的90度回转动作，实现阀门的全开与全关控制，执行器侧设置了行程限位结构，可精准控制阀板的开闭位置，避免过位冲击损坏阀板与密封结构。

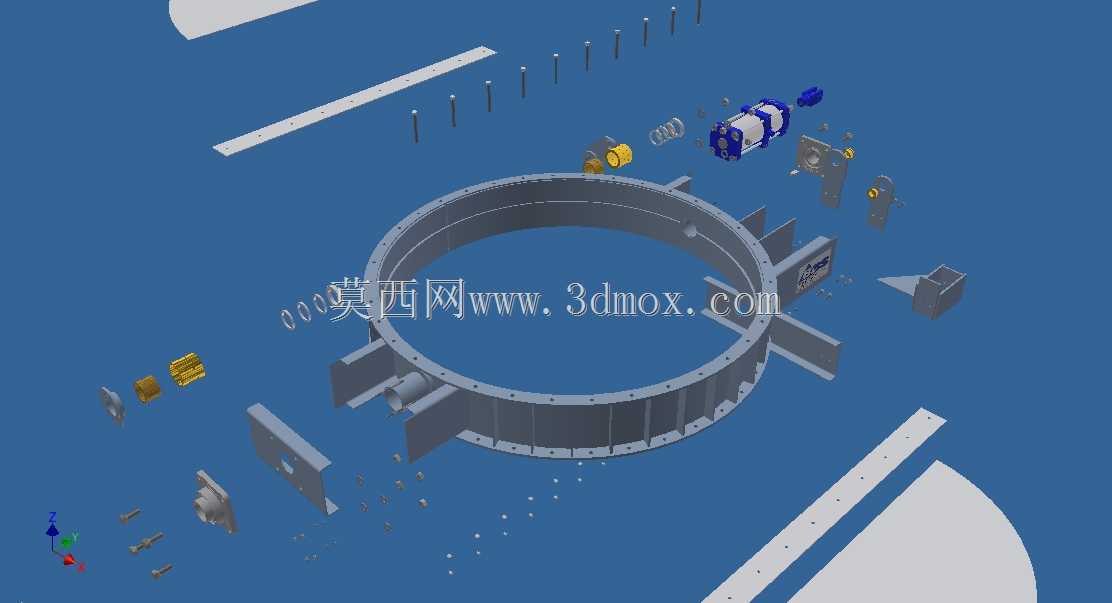

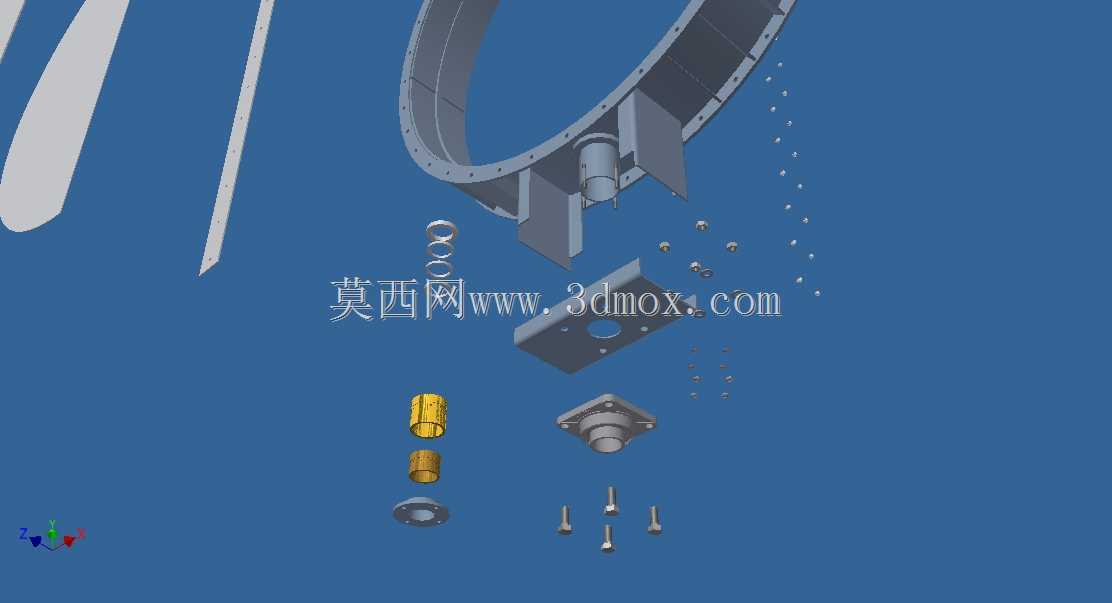

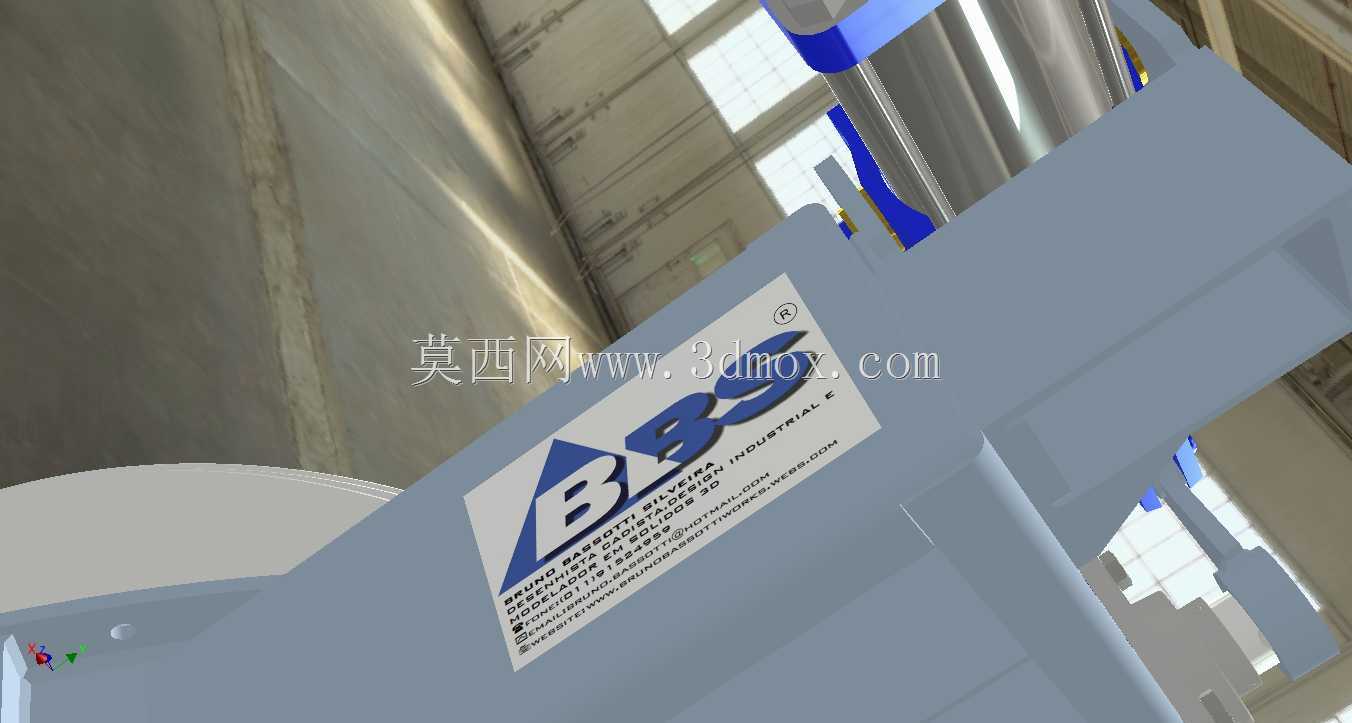

设计过程中优先考虑了大口径阀门的刚度匹配问题，阀板背部设置了径向加强筋，避免大尺寸阀板在风压作用下出现形变，导致密封失效或者卡涩；阀轴采用两端支撑的结构，分别布置在阀体两侧的轴座内，轴座内设置了自润滑轴承，降低阀板转动时的摩擦阻力，同时避免轴部漏风。两侧的轴座与阀体焊接为整体，保证同轴度，减少阀板转动时的别劲问题。气动执行器的安装支架做了加高处理，避开阀体法兰的螺栓安装空间，方便现场安装时紧固法兰螺栓，不需要拆卸执行器即可完成法兰对接作业。

在实际应用中，这类阀门不需要做高精度的流量调节，主要承担风路的快速切断与导通功能，气动驱动的方式可以实现远程电磁阀控制，适配自动化通风系统的控制逻辑，相比手动大口径蝶阀，不需要操作人员到现场操作大直径手轮，大幅降低高空或者狭窄空间的操作难度。阀体内腔做了流线型过渡，没有突出的阻流结构，风阻系数更低，全开状态下的通风截面与风道截面基本一致，不会产生额外的风损，适合大流量通风系统使用。
