多管道通道内冷却水流动换热仿真分析

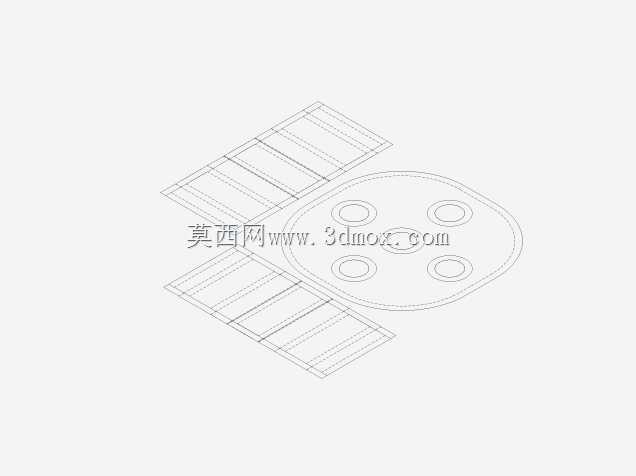

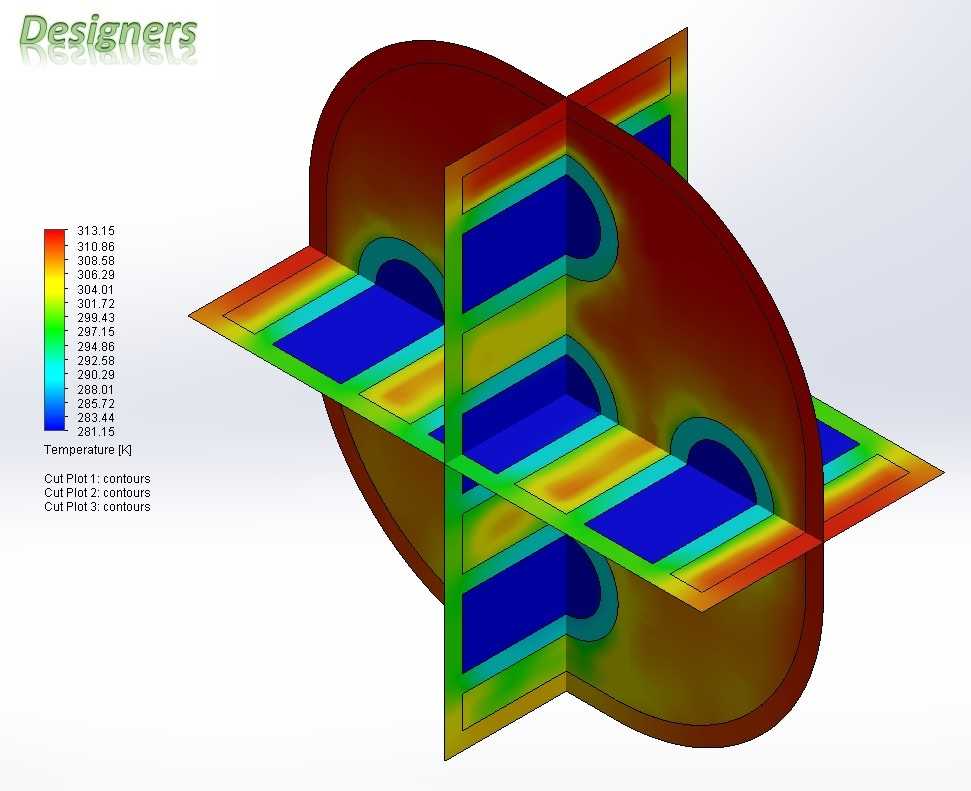

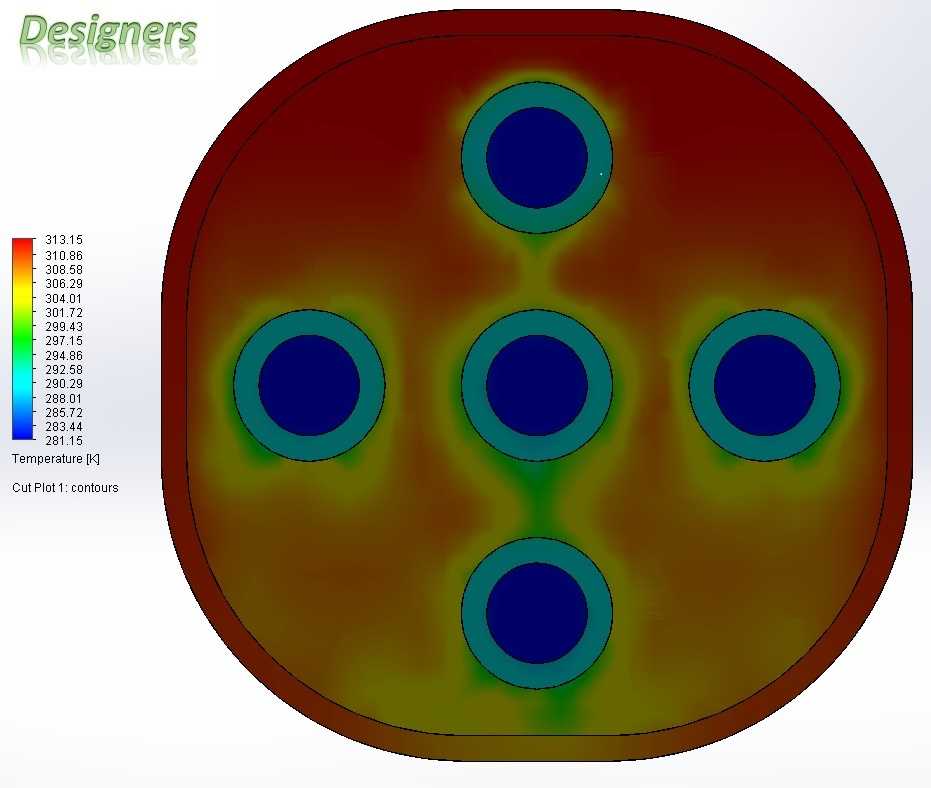

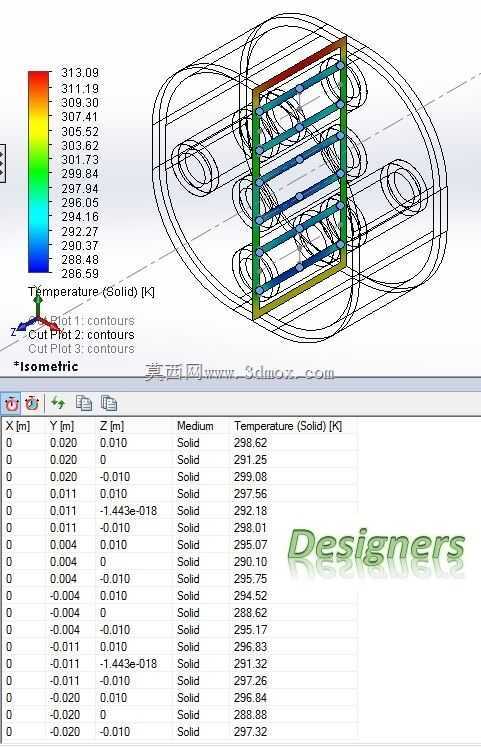

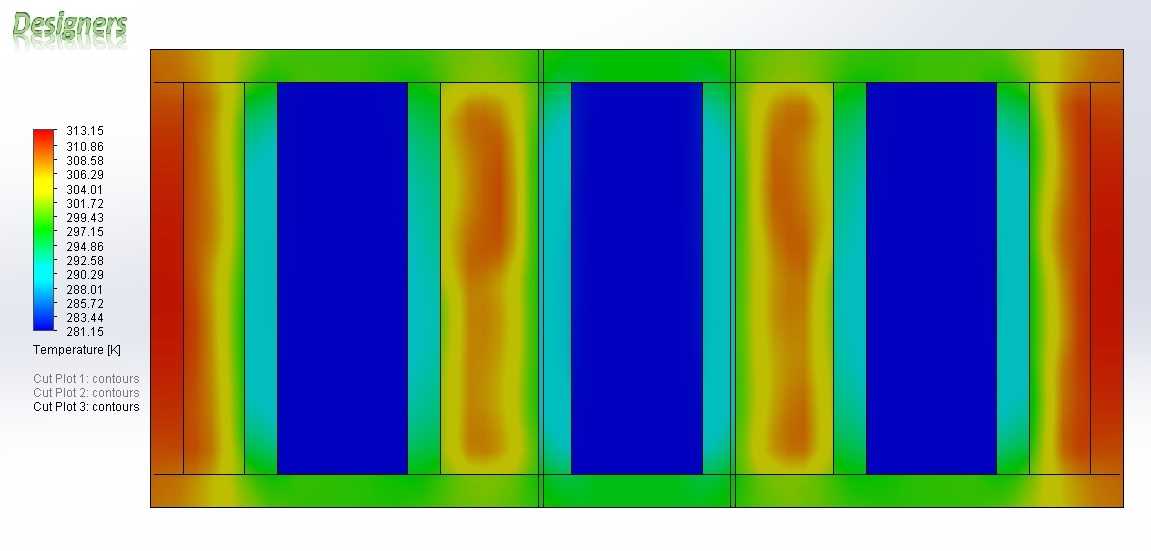

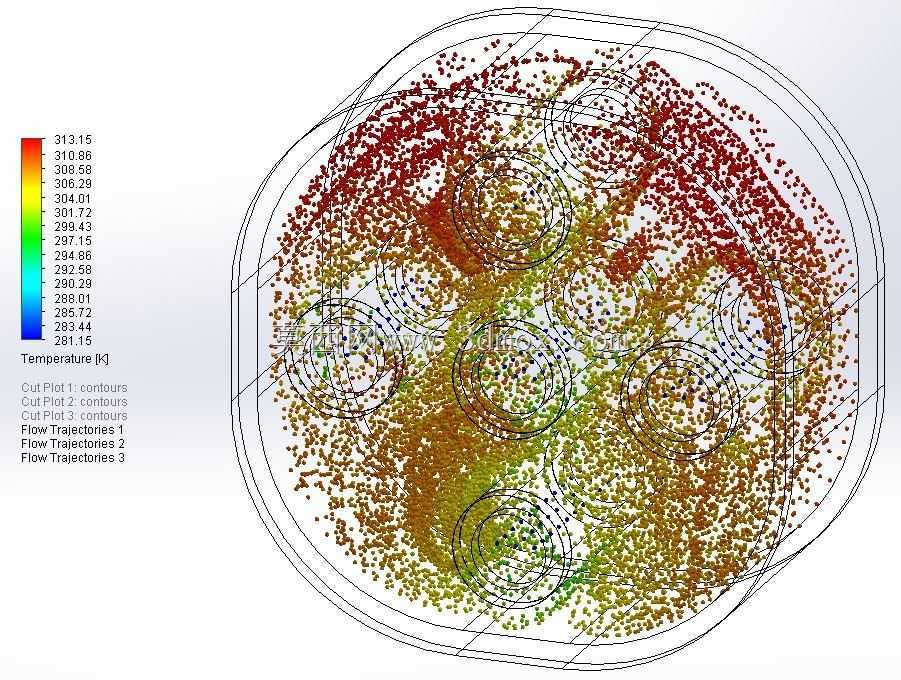

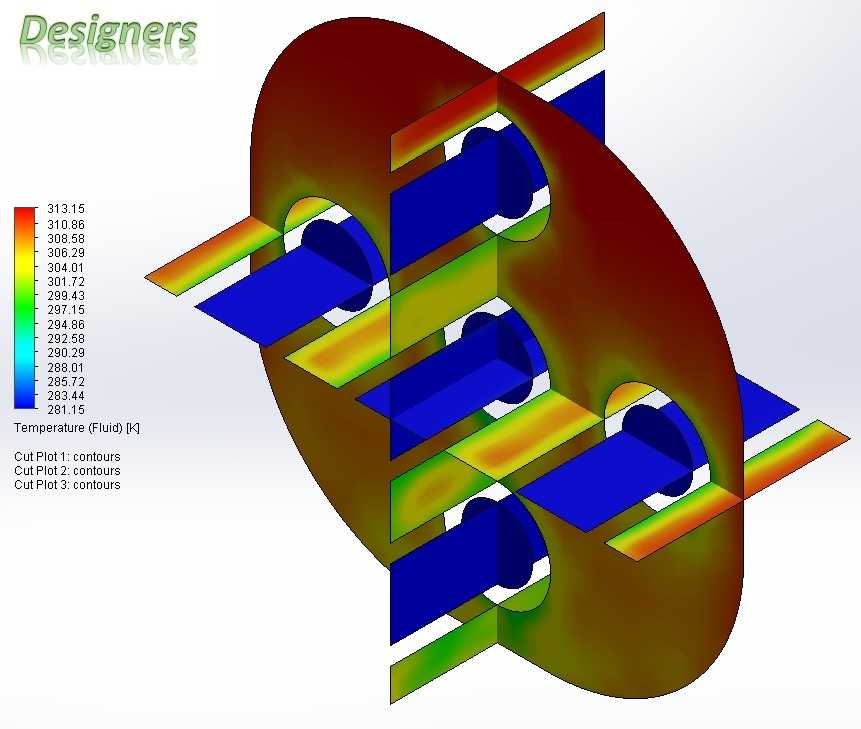

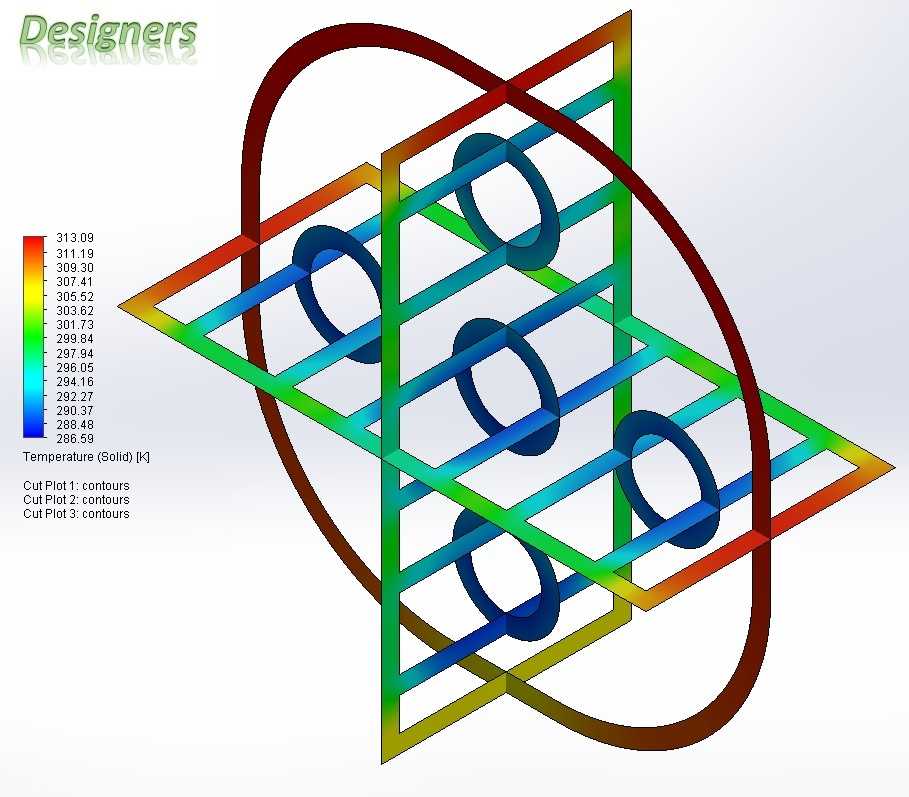

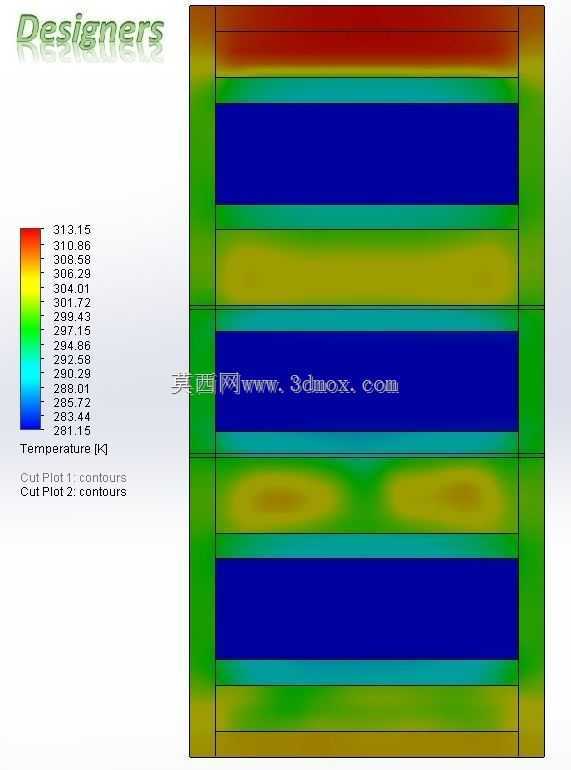

在工业冷却系统的设计环节中，大通道内置多根冷却管的换热结构应用十分广泛，这类结构常见于大型液压站的油温冷却单元、工业反应釜的夹套冷却段、大功率电力设备的液冷腔体等场景，核心作用是通过小口径冷却管内的低温冷媒带走大通道内主流介质的热量，将介质温度稳定控制在工艺允许的区间内，避免设备因过热出现密封老化、油液变质、元器件性能衰减等问题。本次仿真针对的结构，是在大尺寸流通通道的横截面上布置5根小口径冷却管，模拟冷却过程启动后10秒内的流场与温度场分布规律，为实际管路的排布优化提供数据支撑。从结构设计逻辑来看，这类内置冷却管的排布不能随意设置，需要兼顾流场扰动效果与流通阻力的平衡：如果冷却管排布过于密集，会大幅提升大通道内介质的流通阻力，增加输送泵的扬程损耗，提升系统运行能耗；如果排布过于稀疏，又会在通道内形成大面积的换热死区，部分区域的介质无法与冷却管充分接触，导致整体换热效率达不到设计要求。仿真中采用的粗网格划分方式，是工程前期方案验证阶段常用的处理手段，能够在保证核心流场、温度场趋势准确的前提下，大幅缩短计算周期，快速排查排布方案的明显缺陷，待方案基本定型后再切换细网格做精细化校核。从仿真呈现的流场轨迹可以看出，冷却管的存在会让大通道内的介质产生绕流，不同冷却管的尾流区会相互叠加，形成局部的涡流区域，这些涡流区域会增强介质的掺混效果，让不同温度层的介质充分混合，提升整体换热效率，但同时涡流区也会带来局部阻力损失，设计中需要通过调整管间距、管与通道壁面的距离，将涡流的强度与范围控制在合理区间。温度场的分布结果直观呈现了换热过程的动态变化：冷却启动初期，冷却管表面的低温边界层逐渐向周围介质扩散，靠近管壁的区域温度最先下降，随着流动时间增加，低温区域顺着流动方向逐渐延伸，最终在通道内形成与流场轨迹匹配的温度分布带。这类仿真结果能够直接指导实际结构的优化，比如针对温度偏高的区域，可以适当调整对应位置冷却管的间距，或者微调管道的排布角度，强化该区域的介质扰动，消除换热死区；针对阻力过大的问题，可以调整边缘冷却管与通道内壁的间隙，减少近壁区的滞流范围，降低整体流通阻力。在实际工程应用中，这类结构的安装边界需要提前预留足够的操作空间，冷却管与通道端盖的连接部位要做可靠的密封处理，避免冷媒与被冷却介质发生串流，同时要考虑管道的热膨胀量，在连接端设置合适的补偿结构，避免长期冷热交变导致焊缝或密封件出现泄漏。
