圆顶式淡水雾网集水装置结构设计

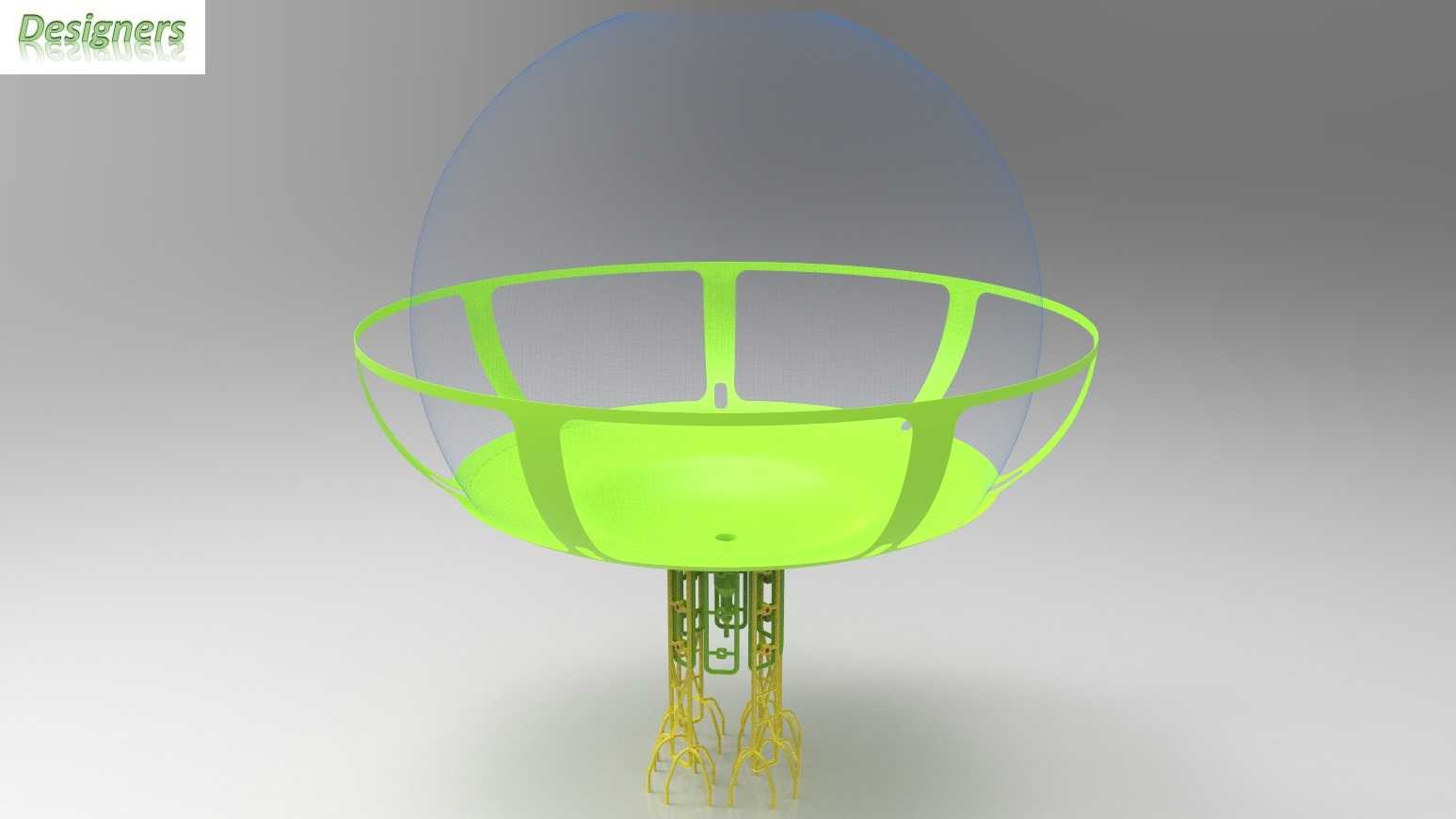

　　该装置主要面向干旱少雨、但区域空气湿度具备集水潜力的山地、海岛、荒漠边缘区域，用于从空气中的雾滴中捕获淡水资源，可作为小型分散式供水点的取水设施，也可搭配农业种植场景为高附加值作物提供辅助灌溉水源，无需外接动力即可完成集水作业，适配无电网覆盖的偏远区域使用。整体采用圆顶式笼架支撑结构，上部为半球形通透轮廓，下部为环形承托底座，底部预留标准安装接口，可直接对接预制的储水支架或输水管道，整体直径3米、总高度3米，安装时仅需平整硬化3.5米见方的地面即可完成固定，无需额外浇筑大型基础，适配野外快速部署需求。设计阶段重点考量了雾滴捕获效率与结构抗风性能的平衡，圆顶轮廓可让携带雾滴的气流沿球面均匀分流，

　　避免传统平面雾网存在的迎风面涡流导致雾滴逃逸问题；笼架采用放射状筋条布局，在保证支撑强度的前提下尽可能减少结构件对迎风面的遮挡，筋条间距经过反复校核，既可以为雾网提供足够的张紧支撑点，避免大风天气下网面过度形变，又不会过多阻挡气流穿过网面。实际使用中可根据部署区域的年均雾浓度、风速参数，在大圆顶内部嵌套加装更小直径的同结构圆顶雾网，多层网面可对穿过外层网面的剩余雾滴进行二次捕获，相比单层平面雾网集水效率可提升40%以上。下部的环形承托底座设计为向内倾斜的汇流面，网面凝结的淡水水滴会沿网面纤维滑落至汇流面，再通过底座最低处的集水口汇入输水管道，底座表面做光滑导流处理，无积水死角，可避免积水滋生藻类或残留杂质堵塞管路。底部的支撑腿采用镂空桁架结构，在减轻整体自重的同时可降低风阻，减少强风天气下装置的受力载荷，支撑腿上预留的网面固定点可适配不同目数的雾网安装，运维人员可根据季节变化快速更换对应规格的网体，无需拆解整体支撑结构。
