多安装位传动控制臂结构设计方案

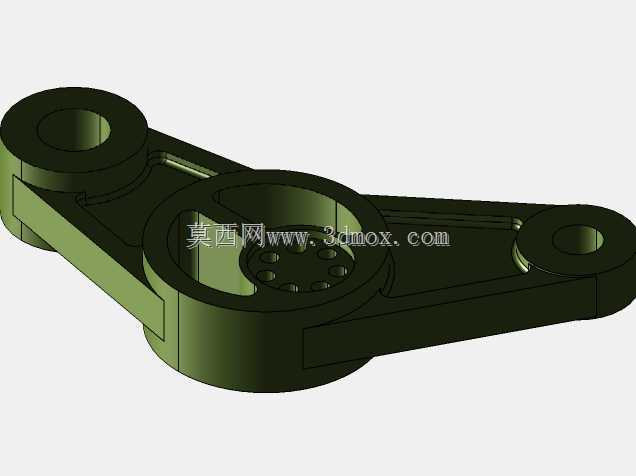

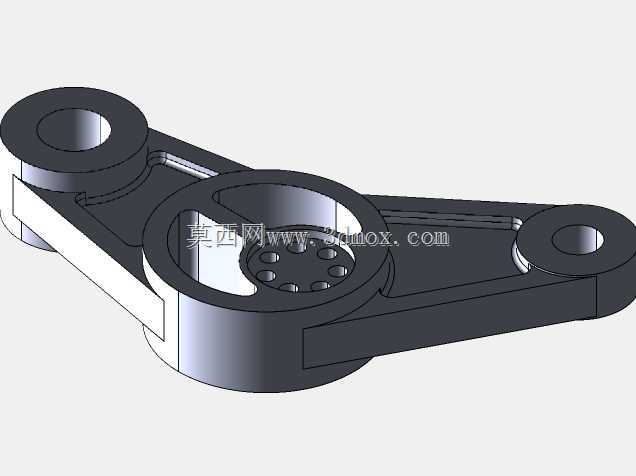

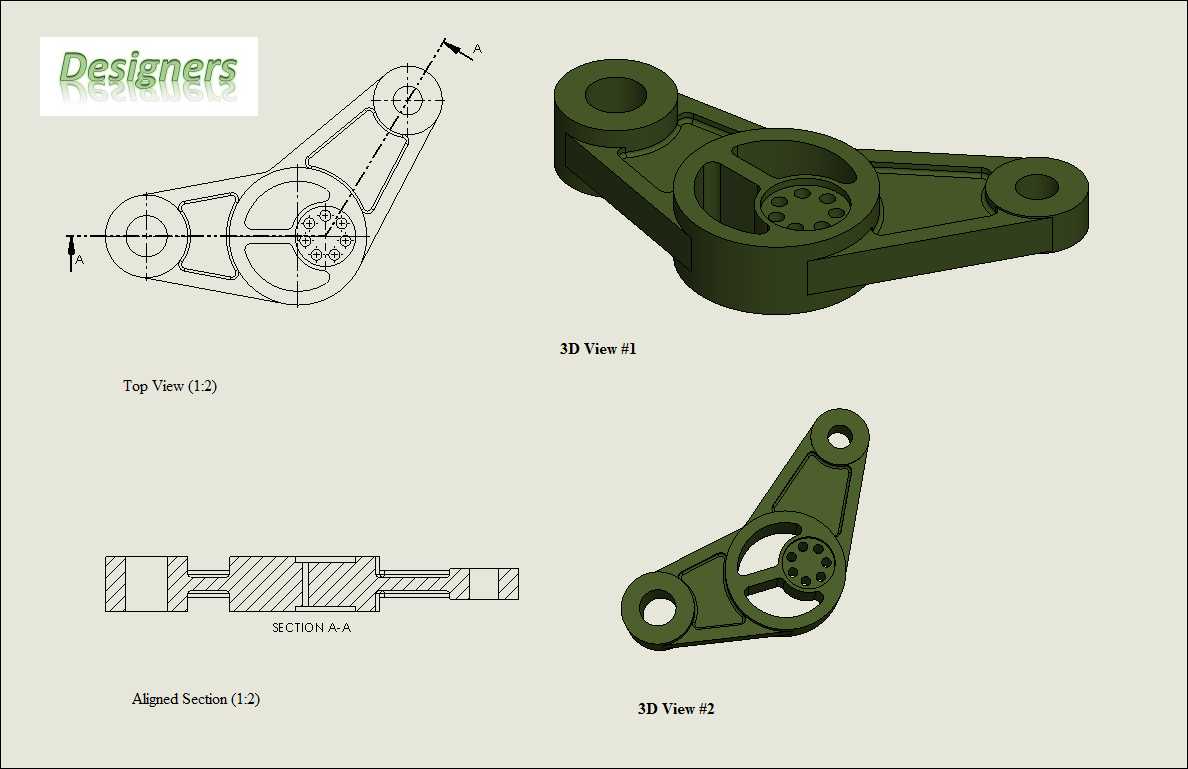

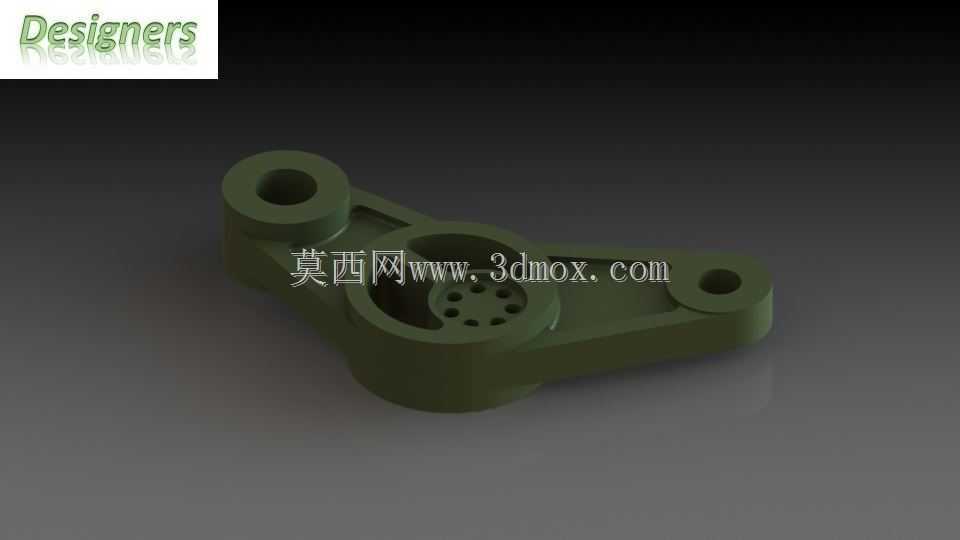

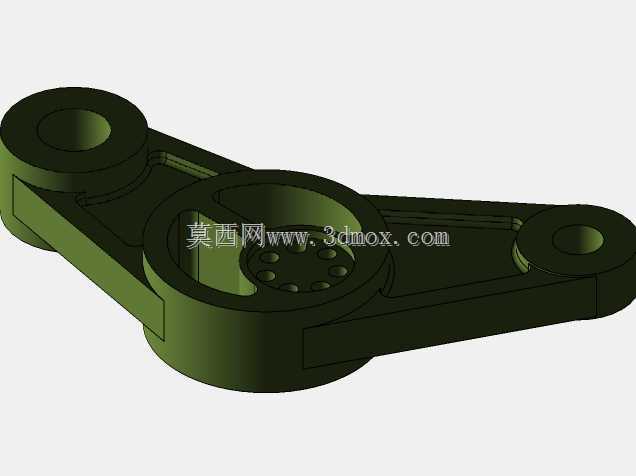

　　这类控制臂多应用在需要往复摆动传动的机构中，常见于轻工自动化设备的行程切换单元、小型工程机械的操纵联动机构、农用机具的挡位调节结构里，核心作用是把输入端的直线或旋转动作，按照固定传动比传递到执行端，完成预设的位移输出，同时承担铰接位置的径向载荷，抵消传动过程中产生的侧向分力。从结构设计来看，该控制臂采用三铰接孔布局，三个带衬套安装位的轴孔分别对应动力输入、支点固定、执行输出三个连接端，其中大直径轴孔作为主铰接支点，孔位内部预留了衬套压装余量，可适配铜基自润滑衬套或者滚针轴承，满足长期往复摆动下的耐磨需求；另外两个小直径轴孔分别布置在臂身的两个延伸端，孔位中心距经过传动比核算，能保证输入端的动作行程精准匹配执行端的位移要求。

　　臂身主体采用变截面筋条结构，在三个轴孔之间设置了连续的加强筋，既避免了实心结构带来的重量冗余，又能保证在额定载荷下臂身的形变控制在允许范围内，筋条的走向顺着载荷传递路径布置，可有效分散铰接位置的应力集中，避免长期交变载荷下出现疲劳断裂。中间区域的镂空减重孔并非随意开设，孔位边缘都做了圆弧过渡，既减少了材料用量，也不会破坏臂身的整体刚性，同时镂空位置可作为传动过程中的避让空间，避免臂身摆动时和周边的固定机架、其他传动杆件发生运动干涉。从安装边界来看，三个轴孔的端面都设计了贴合止口，安装时轴孔端面和对应连接件的定位面完全贴合，能保证铰接轴的垂直度，避免出现别卡现象；臂身的摆动轮廓经过运动包络校核，在最大摆动角度范围内，

　　臂身外侧和周边结构的安全间隙预留充足，不会出现运动剐蹭。设计过程中针对截面做了抗弯模量核算，在满足额定载荷下抗弯强度要求的前提下，尽可能压缩臂身的厚度尺寸，适配安装空间局促的传动场景，轴孔的内径公差按照铰接配合的常用公差带设计，既能保证铰接轴的顺利装配，又能控制配合间隙，减少传动过程中的空行程，提升动作传递的精准度。臂身的所有棱角位置都做了倒角处理，既避免装配过程中锐边划伤操作人员，也能消除热处理环节的应力集中点，提升零件的整体使用寿命。
