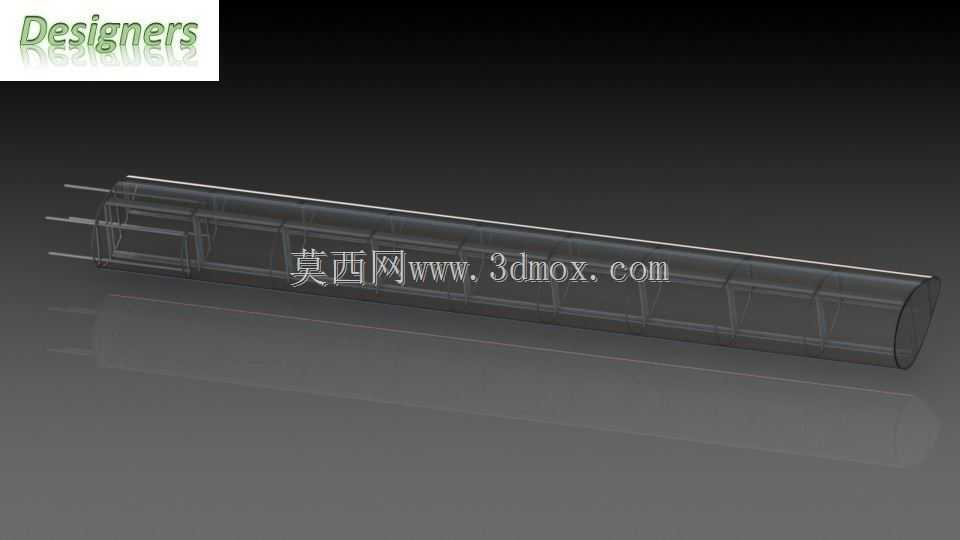

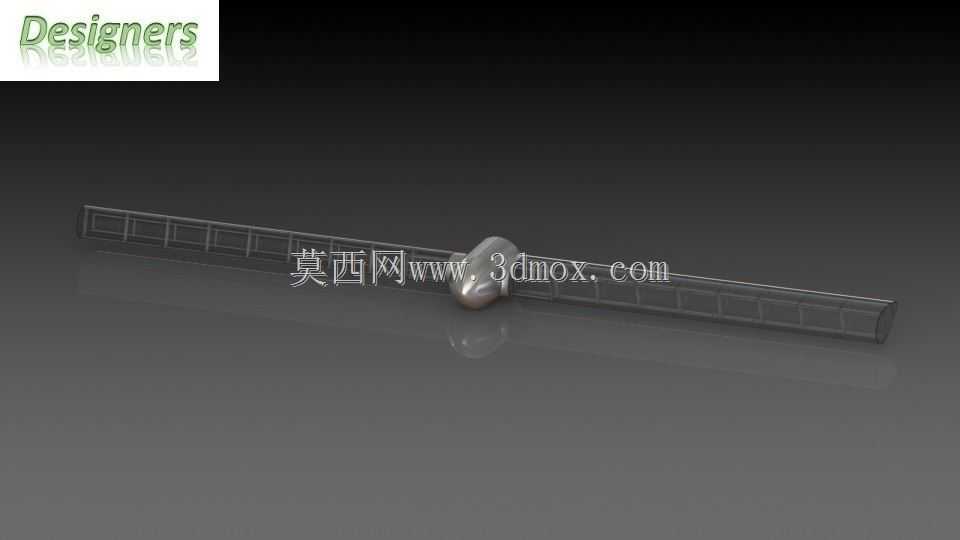

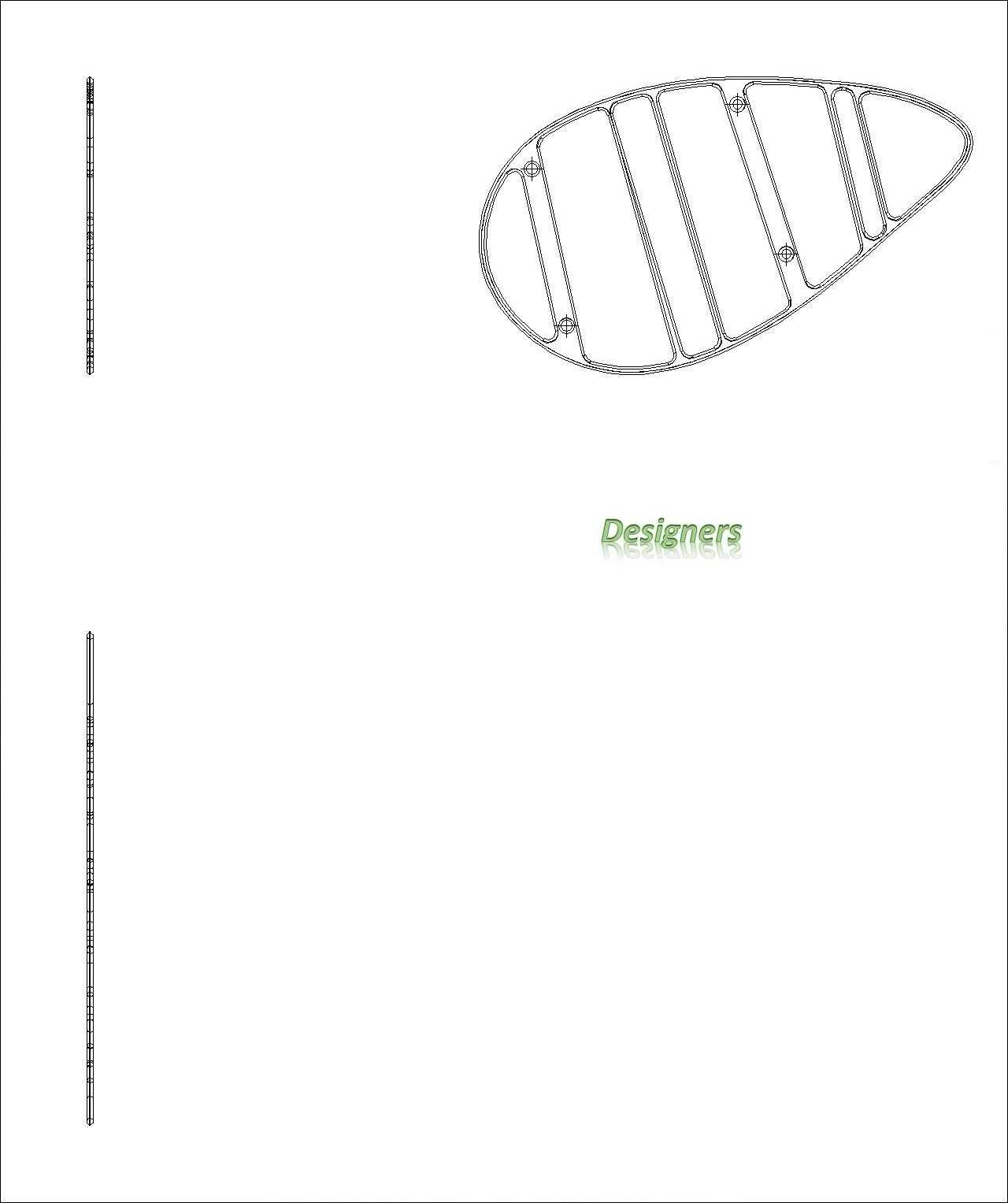

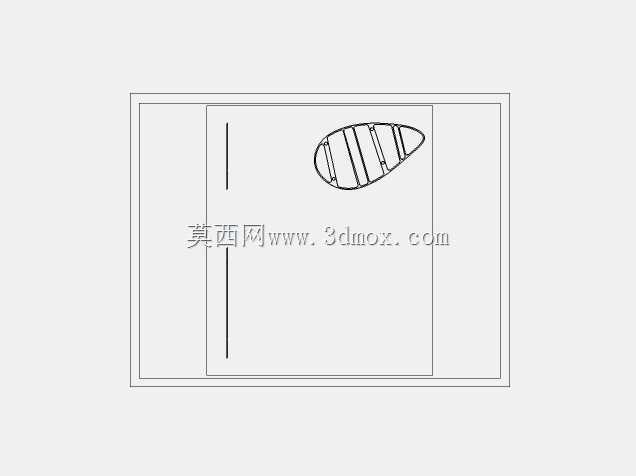

这款风力涡轮机叶片的三维结构,在常规叶型基础上于尾部增设了额外空间梁结构,设计初衷是适配基础计算流体动力学分析场景,可用于高校流体课程教学演示、小型风电项目前期流场仿真验证,也能作为风电入门从业者理解叶型结构与流场耦合关系的参考样件。从实际用途来看,该结构仅针对仿真分析场景优化,未做生产制造层面的强度校核与工艺适配,无法直接用于实体风电设备的量产加工,避免因结构强度不足、工艺性缺失引发安全隐患。功能特性上,后置空间梁的设置可在仿真过程中模拟叶片尾部扰流对整体流场的影响,帮助分析人员观察叶根到叶尖的压力分布变化,对比常规无后置梁叶型的流场差异,为后续叶型优化提供基础数据参考。设计思路层面,建模时优先保证叶型的气动外形轮廓精度,对叶片前缘的圆弧过渡、叶身的翼型曲线做了连续化处理,避免曲面断点引发仿真计算时的网格畸变问题;后置空间梁采用框架式镂空结构,在不改变叶片主体气动外形的前提下,增加尾部结构的扰流特征,同时控制整体结构的复杂程度,降低仿真前网格划分的难度。外形尺寸与安装边界方面,叶身主体采用等直径圆柱段衔接翼型段的过渡设计,叶根位置预留了标准的法兰对接基准面,可匹配常规小型风电试验台的主轴安装接口,安装时需注意叶身轴线与主轴回转轴线的同轴度偏差控制在合理范围内,避免仿真时因安装偏心引入额外的计算误差;后置空间梁的外轮廓未超出叶身最大回转直径,不会在回转过程中与塔筒、机舱外壳等周边部件发生干涉,适配常规水平轴风力涡轮机的安装空间要求。建模过程中对叶片的曲面连续性做了反复校验,确保相邻曲面之间的G1连续,避免在CFD计算中出现局部流场计算发散的问题,空间梁与叶身主体的连接位置做了圆角过渡处理,减少应力集中特征对仿真结果的干扰,整体结构的建模逻辑贴合工程仿真前处理的实际需求,没有冗余的装饰性特征,所有结构特征均服务于流场分析的核心目标。
