花瓣造型M5规格改装汽车轮辋结构

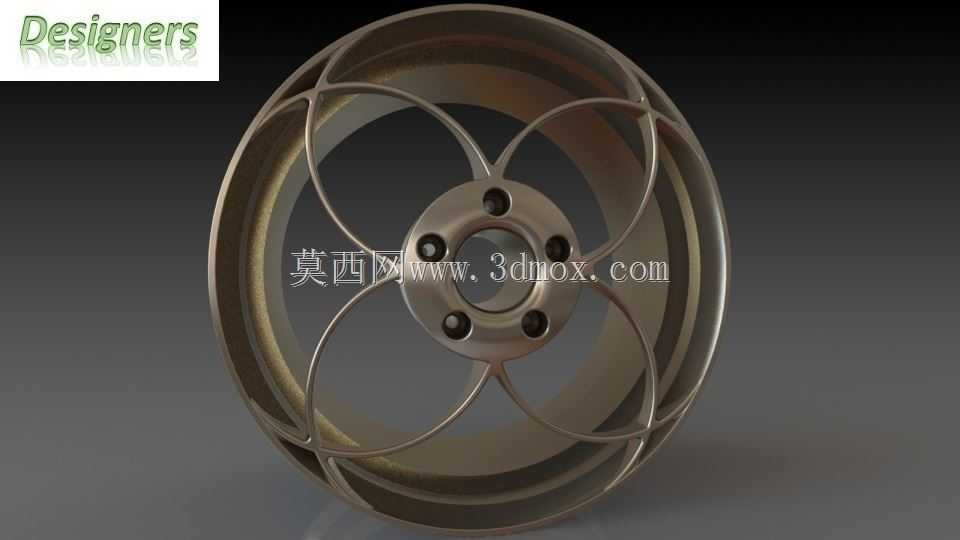

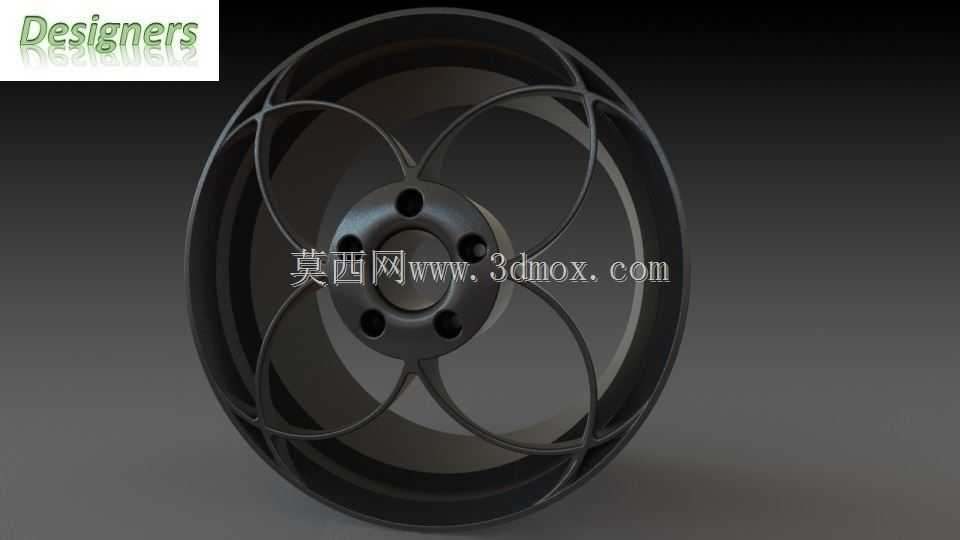

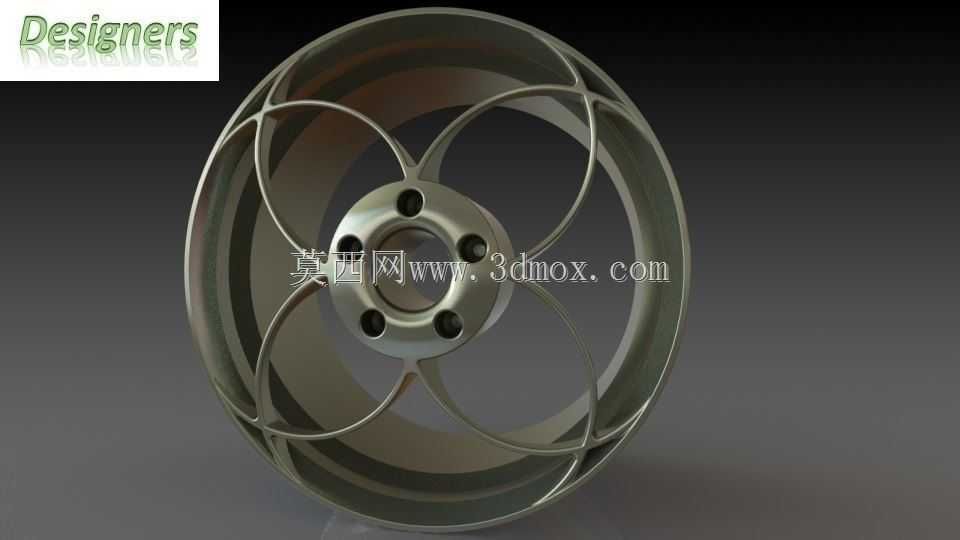

　　这款轮辋的开发初衷是面向民用改装与入门赛车场景的行走部件验证，在做结构方案时首先锚定了M5车型的原厂轮轴安装边界，所有安装孔的节圆直径、中心定位孔尺寸、螺栓孔公差都严格对齐原厂轮毂的装配要求，不需要额外加装变位法兰盘就能直接装车，避免了加装转接件带来的轮距偏移、螺栓受力剪切风险，日常走街或者赛道日体验都能适配。从结构受力逻辑来看，轮辋的辐条采用了四组花瓣式环形肋条设计，没有采用传统改装轮毂常见的直辐条或者多辐条切削结构，环形肋条在承受路面冲击的时候，能把轮辋边缘传递过来的径向载荷通过环形结构均匀分散到中心安装座位置，不会出现直辐条结构常见的应力集中在辐条根部的问题，在做有限元校核的时候，相同壁厚条件下，

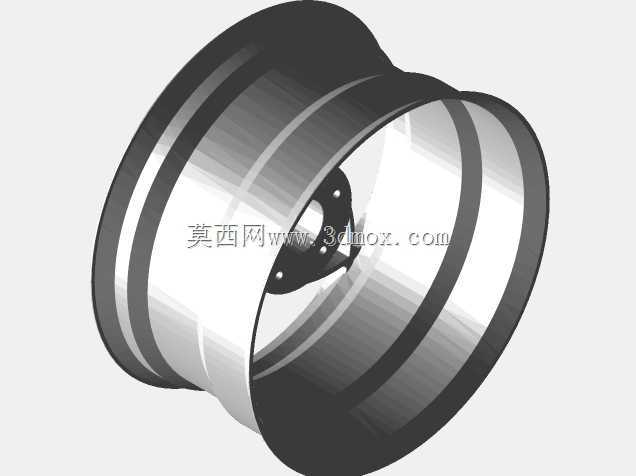

　　这种环形肋的径向抗冲击能力比同重量的直辐条结构高17%左右，同时侧向过弯的时候，环形结构的抗扭刚度也更均匀，不会出现某一侧辐条刚性不足导致的轮辋形变偏摆。在外形尺寸的边界控制上，轮辋的ET值（偏距）设置在原厂适配区间内，轮辋边缘不会超出翼子板的外轮廓，避免了改装后轮胎刮蹭翼子板内衬或者轮眉的问题，轮辋的轮缘厚度按照乘用车改装轮辋的安全规范做了加厚处理，过坑洼路面或者上路肩的时候，轮缘不容易出现变形失圆的情况，同时轮辋内部的刹车避让空间做了足够的冗余，能兼容大部分原厂升级的大四活塞刹车卡钳，不需要为了避让卡钳额外加垫片。设计过程中没有为了追求极致的视觉效果做过度的镂空，所有的镂空区域都做了圆弧过渡处理，避免了锐角位置的应力集中，

　　同时辐条的迎风面做了微小的导风角度，车辆行驶的时候，气流能顺着辐条的曲面导向刹车盘位置，帮助刹车系统散热，连续制动的时候能降低刹车系统的热衰减幅度。从实际使用场景来看，这款轮辋既可以用在日常代步的民用车辆改装，满足车主对个性化外观的需求，也能适配入门级场地赛车的使用要求，结构强度能承受赛道驾驶时的大侧向载荷与冲击载荷，安装接口的通用化设计也让它的适配范围更广，不需要针对特定车型做单独的安装位修改。在建模过程中，所有的曲面都做了G2连续处理，后续如果要做CNC加工或者低压铸造开模，不需要额外修补曲面，拔模角度也按照铸造工艺的要求做了统一设置，辐条与轮辋外圈的连接位置做了圆角过渡，避免铸造的时候出现缩孔或者应力裂纹，

　　中心安装座的螺栓孔位置做了凸台加厚处理，螺栓锁紧的时候压力能均匀分布在安装面上，不会出现安装面压溃或者螺栓松动的问题。轮辋的气嘴安装位置设置在两组辐条之间的凹陷区域，不会被辐条遮挡，充气的时候不需要调整轮辋角度就能直接操作，同时气嘴位置做了加厚处理，避免长期使用后气嘴根部出现漏气的情况。和传统的多辐条轮毂相比，这款花瓣式结构的轮辋在相同重量下的结构刚性更优，视觉上的辨识度也更高，没有照搬市面上常见的改装轮毂造型，在满足结构强度与安装通用性的前提下，实现了外观设计的差异化，同时所有的结构设计都围绕实际装车使用的需求展开，没有为了造型牺牲可靠性与装配便利性。
