创意镂空式M5规格汽车轮辋结构设计

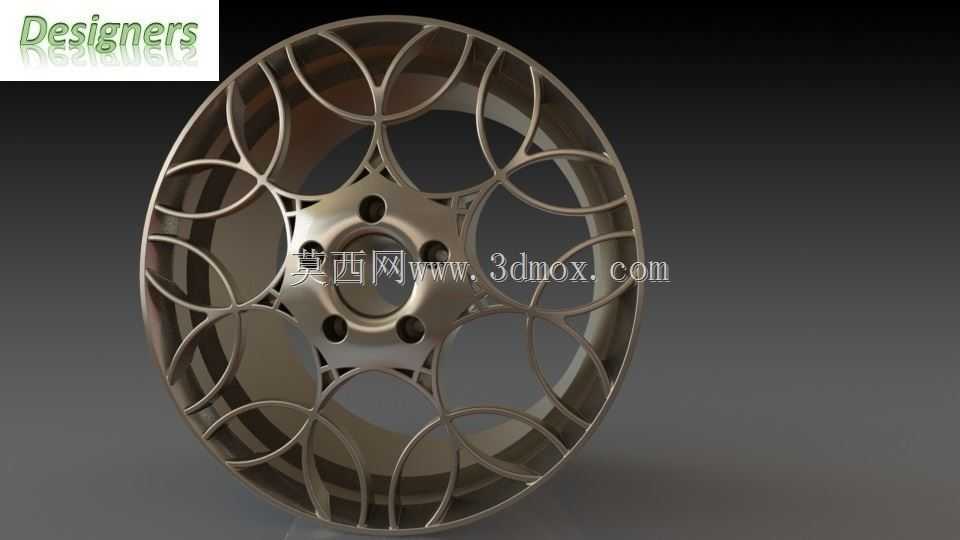

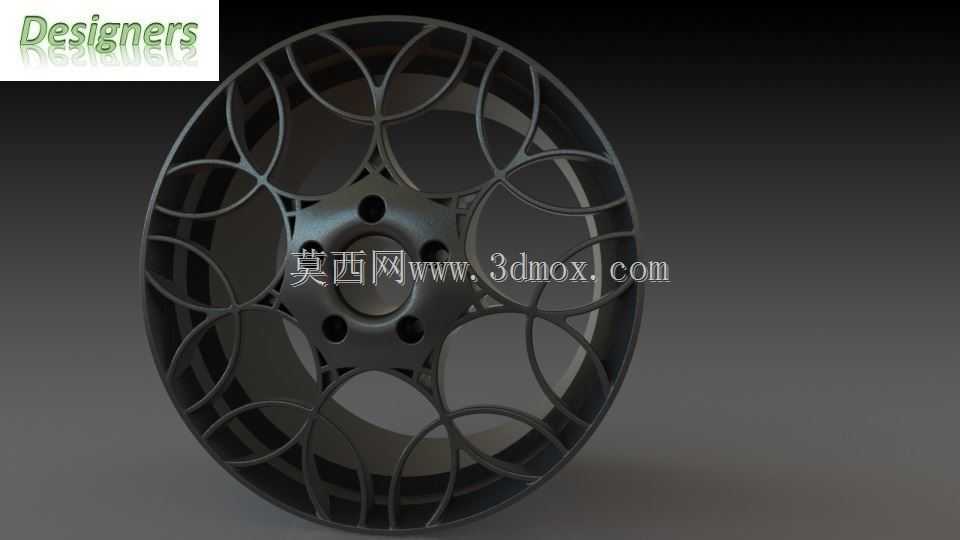

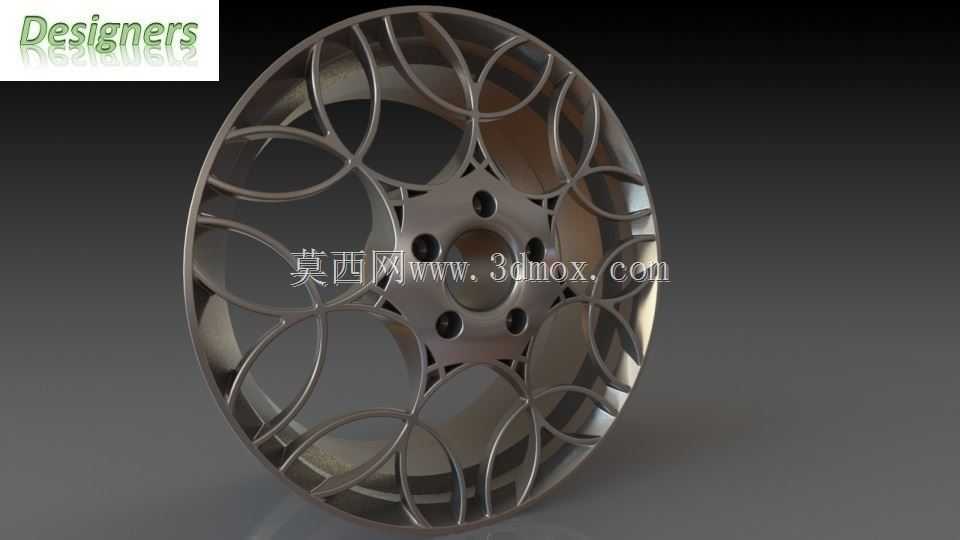

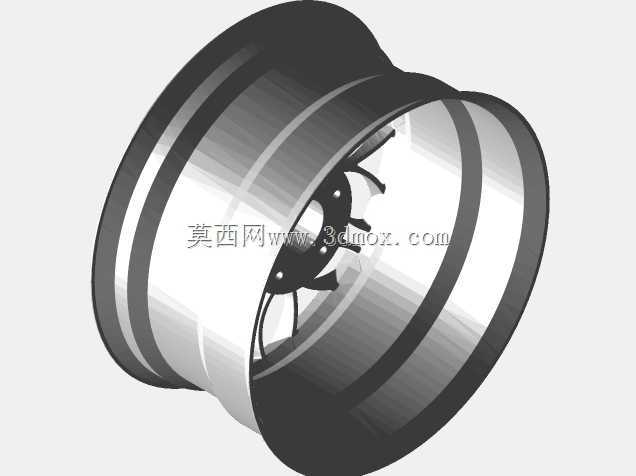

日常做整车行走系统匹配时，轮辋的选型和结构设计往往是容易被忽略却直接影响行驶质感的环节，这次的轮辋结构是基于M5车型的轮辋安装边界做的创意化结构设计，并非量产配套的标准化部件，更多是偏向结构创意验证的设计尝试。先从安装边界说起，这款轮辋完全遵循M5车型原厂轮辋的安装孔位分布、中心孔直径、偏距参数，不需要额外加装变径圈或者变位器就能直接适配对应车型的轮毂轴头，安装面的平面度公差控制在0.05mm以内，避免装车后出现轮辋跳动、螺栓受力不均的问题，轮辋的J值、ET值都和原厂规格保持一致，不会出现轮胎蹭翼子板内衬、蹭刹车卡钳的适配问题，哪怕是后期升级大尺寸刹车套件，轮辋内部的预留空间也能容纳常见的四活塞、六活塞卡钳结构，不需要额外加垫片调整轮距。从结构设计思路来看，这款轮辋没有采用传统的多辐条、五辐Y型这类常见的轮辋辐条结构，而是用交错的环形肋条构成整个轮辋的受力支撑结构，每一段环形肋条都经过受力拓扑优化，在轮辋承受垂向载荷、转向侧向力、起步制动扭矩的时候，应力能够顺着环形肋条均匀分散到整个轮辋的轮辐区域，不会出现局部应力集中导致的辐条断裂问题。和同尺寸的传统铸造轮辋相比，这种镂空环形结构在保证结构强度满足日常行驶、甚至赛道激烈驾驶载荷要求的前提下，能有效降低轮辋的非簧载质量，非簧载质量的降低对于提升悬挂响应速度、减少轮胎弹跳、提升抓地力表现有很直接的帮助，尤其是在赛道连续过弯、颠簸路面行驶的时候，更轻的轮辋能让轮胎更紧密地贴合路面，减少打滑概率。从实际应用场景来说，这款轮辋的结构设计既可以作为改装爱好者的个性化外观改装部件，独特的交错环形辐条在车辆行驶转动的时候会形成很有辨识度的视觉效果，区别于市面上千篇一律的改装轮辋样式；同时其结构强度设计也覆盖了日常城市通勤、山路驾驶、赛道日体验的使用场景，并不是单纯的外观展示件，辐条的截面厚度、肋条的连接位置都经过载荷校核，在承受1.2g的侧向加速度、紧急制动的峰值扭矩时，结构变形量都控制在安全阈值以内，不会出现辐条塑性变形的问题。另外在细节设计上，轮辋的轮缘部分采用了和量产轮辋一致的凸峰结构，能够保证轮胎在充气、行驶过程中牢牢卡在轮辋上，不会出现轮胎脱圈的风险，气门嘴的安装位置也预留了标准的通用气门嘴安装孔，兼容普通橡胶气门嘴和金属防爆气门嘴，不需要做额外的开孔加工。轮辋的辐条背面做了平滑的过渡处理，没有尖锐的凸起或者死角，后期做动平衡的时候，平衡块能够牢固粘贴在轮辋内壁，不会因为高速转动、泥水冲刷出现平衡块脱落的问题，同时平滑的背面结构也能减少行驶过程中的空气紊流，一定程度上降低轮拱内部的风阻和乱流噪音。很多人做创意轮辋设计的时候往往只追求外观的独特性，忽略了安装适配、结构强度、实际使用的可靠性，这款轮辋在做创意结构设计的全程，都把实际装车的使用需求放在第一位，所有的结构创新都建立在满足安装边界、载荷要求、使用可靠性的基础上，不会出现看起来造型独特但根本无法装车、或者装车后存在安全隐患的问题。比如在辐条和轮辋外圈、中心安装盘的连接位置，都做了圆弧过渡的加强结构，避免应力集中，中心安装盘的厚度比同规格原厂轮辋加厚了1mm，提升螺栓连接的刚性，避免频繁拆装轮胎或者激烈驾驶时出现安装孔变形的问题。对于做行走系统设计、汽车改装部件设计的从业者来说，这种在成熟安装边界基础上做结构创新的设计思路，既能够保证部件的适配通用性，降低开模或者小批量制作的成本，又能实现差异化的外观和性能表现，不需要重新调整整车的悬挂参数、轮距设定，用户拿到手就能直接安装使用，不需要额外做适配调整。
