轻量化镂空运动型汽车轮辋结构设计

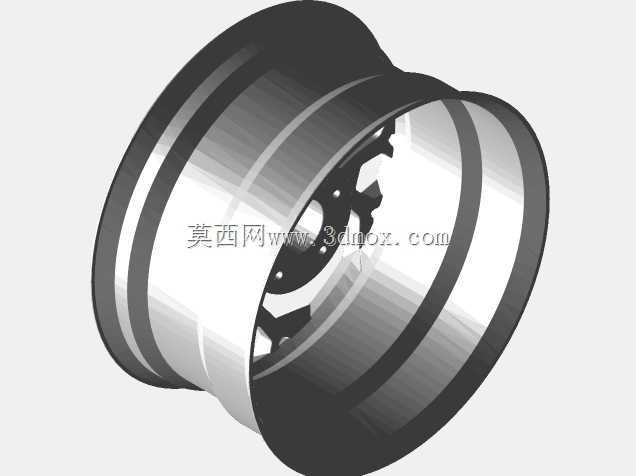

日常做底盘行走件结构设计时，轮辋是很容易被忽略但直接影响整车动态表现的部件，这次做的这款镂空结构轮辋，最初是参考M5规格轮辋的安装边界做的趣味化结构验证，和量产常规乘用车轮辋的受力逻辑略有区别，更偏向运动场景的使用需求。先从安装边界说起，这款轮辋的安装孔位完全遵循常规乘用车五孔安装的节圆尺寸规范，中心定位孔的公差带按照过渡配合设计，能够直接适配对应规格的轮毂轴头，不需要额外加装变径套，避免高速行驶时因为定位间隙产生的径向跳动。轮辋的轮缘部分保留了标准轮胎安装的唇边结构，胎圈座的角度和表面粗糙度都按照轮胎装配的要求设计，不会出现轮胎充气后滑位、密封不严的问题，日常拆装轮胎时也能和常规扒胎设备的工装匹配，不需要定制特殊拆装工具。

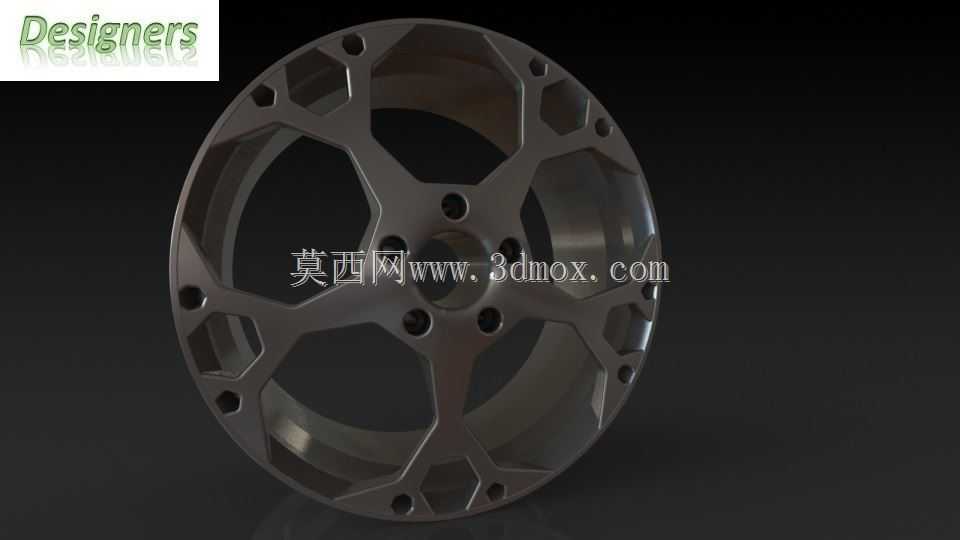

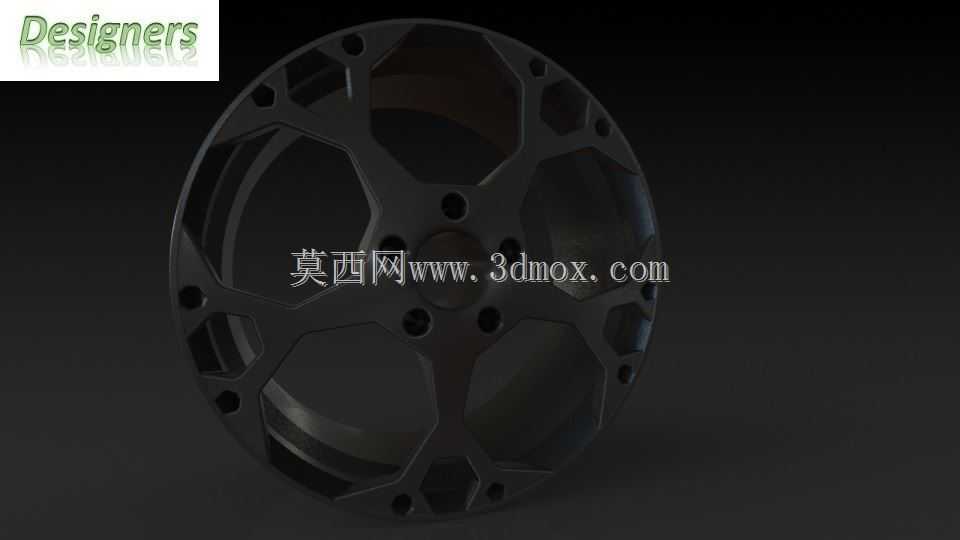

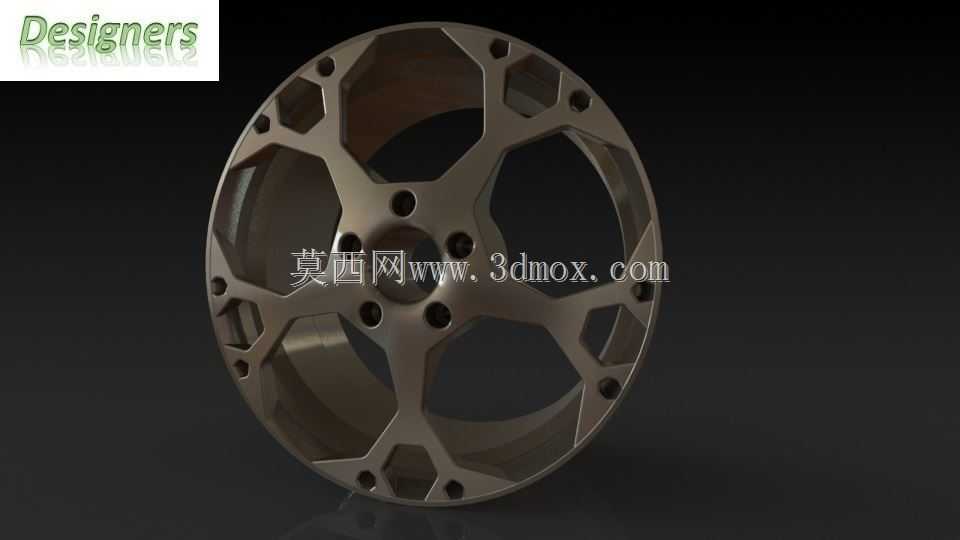

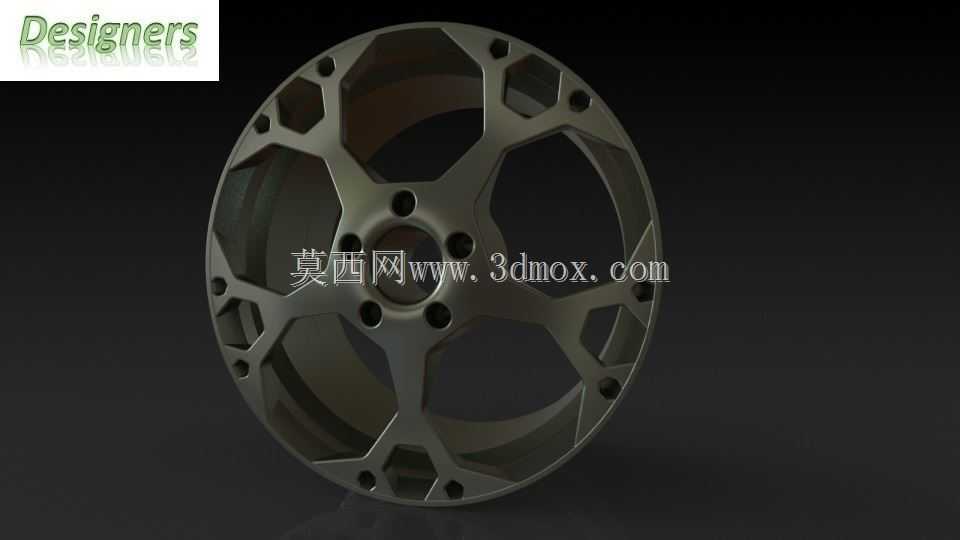

设计思路上没有沿用传统多辐条的等厚结构，而是采用了大跨度五辐镂空的骨架式布局，每根主辐条之间做了多边形的镂空挖槽，在辐条的非受力区域尽可能去除多余材料，同时在辐条和轮辋外圈、中心安装盘的连接位置做了渐变加厚的过渡处理，避免应力集中导致的辐条断裂。辐条表面的镂空槽不是单纯为了视觉效果做的装饰，每一处挖槽的边缘都做了圆弧倒角，既可以减少应力集中点，也能在车辆行驶时引导气流穿过轮辋，带走刹车系统工作产生的热量，降低长距离激烈驾驶时刹车热衰减的概率。中心安装盘的位置做了沉孔设计，固定螺栓安装后螺栓头不会突出轮辋表面，既可以避免加装轮毂盖时的干涉，也能减少高速行驶时的凸起风阻。

从实际应用场景来看，这款轮辋更适合民用改装车、入门级场地赛车的使用场景，镂空结构带来的减重效果能够有效降低簧下质量，相比同尺寸的铸造轮辋，簧下质量的降低能够明显提升悬挂系统的响应速度，过颠簸路面时轮胎的贴地性更好，转向的跟随性也会有直观提升。受力校核阶段重点验证了转弯侧向受力、急加速急减速的冲击载荷两种工况，辐条的截面形状采用了类似工字钢的受力结构，辐条背面的加强筋沿着受力方向布置，在材料厚度更薄的情况下，侧向抗弯强度比同重量的平板辐条轮辋高30%左右，能够承受场地驾驶时的连续侧向G值载荷。轮辋的气门嘴安装位预留了标准的橡胶气门嘴安装孔，也可以兼容金属防爆气门嘴，不需要额外扩孔加工。

需要注意的是，这款轮辋的结构因为做了大面积镂空，不适合在非铺装路面的越野场景使用，碎石冲击可能会对辐条的薄壁位置造成损伤，日常使用时需要定期检查辐条表面是否有裂纹产生，尤其是镂空槽的边缘位置。轮辋的偏距设计参考了常规前置后驱车型的轮距需求，安装后不会超出翼子板边界，也不会和刹车卡钳、悬挂摆臂产生运动干涉，在适配大尺寸多活塞刹车卡钳时，轮辋内部的预留空间足够容纳卡钳本体，不需要加装垫片调整轮距。和常规量产轮辋不同的是，这款轮辋的辐条造型没有做对称式的重复设计，每一处镂空的形状都结合受力路径做了优化，视觉上的运动感更强，同时没有因为造型牺牲结构强度，在做有限元分析时，最大应力点出现在中心安装盘的螺栓孔位置，应力值远低于所选材料的屈服强度，安全系数满足民用改装件的要求。
