连杆类零件轮廓切割工装模具设计

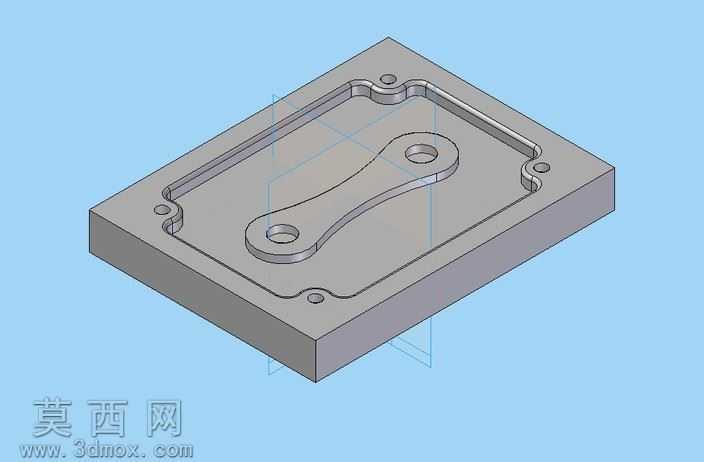

本作品为针对连杆类零件设计的轮廓切割工装三维模型，整体采用矩形模坯作为基础载体，在三维建模过程中首先完成基准坐标系的搭建，以模坯底面为第一基准面，侧边为第二、第三定位基准，确保后续特征构建的尺寸精度可控。建模阶段先绘制模坯的基础拉伸实体，选用金属钢材作为基础材质，渲染时赋予模体哑光银灰色金属质感，还原钢制工装的真实视觉效果，同时对型腔边缘做轻微倒角处理，既避免切割作业时的应力集中，也能在渲染时呈现自然的光影过渡。型腔轮廓完全匹配待加工连杆的外形尺寸，建模时通过等距偏移指令预留出切割加工的工艺余量，型腔周边设置的四个圆形定位沉孔，分别对应连杆两端的安装孔位与模体定位销位置，可实现待加工坯料的快速装夹定位，避免切割过程中出现坯料偏移的问题。模体上的型腔采用挖槽拉伸的方式构建，型腔深度根据待加工板材的厚度设定，确保坯料放入后与模体表面齐平，方便切割刀具走刀作业。在结构设计上，模体边角做了圆角过渡处理，避免工装使用过程中出现磕碰划伤的问题，型腔与模体外缘之间保留足够的壁厚，保证工装整体的结构强度，可承受多次切割作业的载荷而不变形。渲染阶段采用浅蓝色纯色背景，搭配正交等轴测视角展示模型，能够清晰呈现型腔的轮廓形状、定位孔的分布位置以及模体的整体结构，通过半透明基准面的叠加展示，直观呈现建模过程中的基准对齐逻辑，让观看者可以快速理解工装的定位原理与使用方式。整个建模过程严格遵循机械加工工装的设计规范，所有特征尺寸均按照实际加工需求设定，既保证了工装的实用性，也通过合理的结构排布提升了工装的使用寿命，可直接用于轮廓切割工序的装夹作业参考。
