防弹衣正面钣金成形工装结构设计

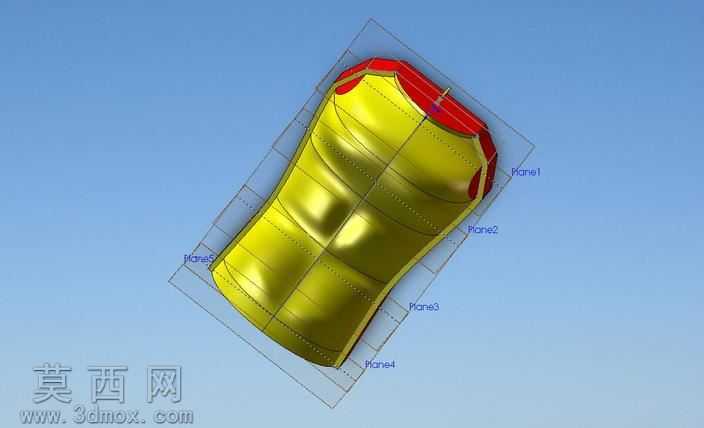

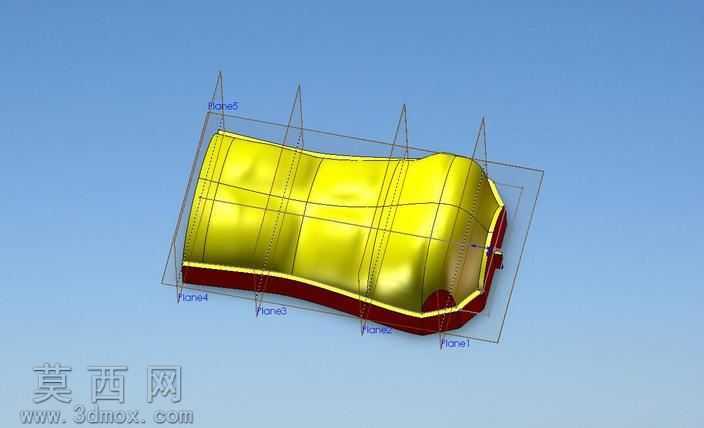

本模型为适配防弹衣正面壳体加工的钣金成形工具，整体基于SolidWorks平台完成全参数化三维建模，建模过程严格遵循钣金冲压成形的工艺逻辑，先通过多基准面搭建定位框架，依次绘制Front、Top等方向的轮廓草绘，采用放样曲面、边界凸台等特征命令构建出贴合人体胸腹部曲面的成形工作面，还原防弹衣正面的弧度起伏与边缘收窄结构。模型完成基础实体建模后，对工作面进行了精细化的曲面曲率校验，确保成形面无曲率突变、无褶皱拐点，避免钣金冲压过程中出现应力集中导致的板材开裂问题；非工作面部分做了轻量化的结构减薄处理，同时预留了标准的工装装夹定位槽，可直接适配常规冲压设备的装夹接口。材质渲染层面，模型的成形工作面采用亮面金属黄材质模拟淬硬模具钢的抛光表面，边缘封边部分采用暗红色哑光材质模拟模具的基座封边结构，基准线、参考面采用半透明显色处理，清晰展示模型的建模参考逻辑与结构分层。结构设计上，该成形工具针对防弹衣正面的弧形包覆特征做了专属的成形余量预留，在板材进料端设置了平滑的导入圆角，出料端匹配防弹衣的边缘轮廓做了贴合的压边结构，可有效控制金属薄板冲压过程中的材料流动，减少起皱、回弹等钣金成形常见问题。设计思路围绕薄板成形的实际生产需求展开，在保证成形精度的前提下尽可能简化模具的非工作结构，降低工装的加工成本与整体重量，同时模型保留了全参数化的特征树，可根据不同身形的防弹衣尺寸需求快速调整工作面的曲率、宽度与厚度参数，适配多规格防护装甲的钣金成形加工，模型同时附带了成形效果的参考渲染图，可直观展示该工具加工出的防弹衣正面壳体的最终形态，为钣金成形工艺的调试、工装的加工制造提供完整的三维参考依据。
