旋翼机传动用螺旋锥齿轮组结构

在旋翼类航空器的动力传递链路中，主减速器末端的换向减速环节，始终是传动系统设计的核心难点——动力输出轴与旋翼主轴呈空间垂直交错布局，既要在高转速、交变冲击载荷下维持稳定的传动比，还要尽可能压缩传动组件的轴向占用空间，降低整体结构重量，螺旋锥齿轮组正是适配这类工况的核心传动部件。这套齿轮组采用弧齿锥齿轮的啮合构型，相比直齿锥齿轮，其轮齿的接触过程是渐进式的，从齿端逐步啮合过渡到全齿面接触，重合度更高，传动过程中冲击载荷更小，运行噪音更低，完全适配旋翼机持续运转、载荷波动频繁的使用场景。

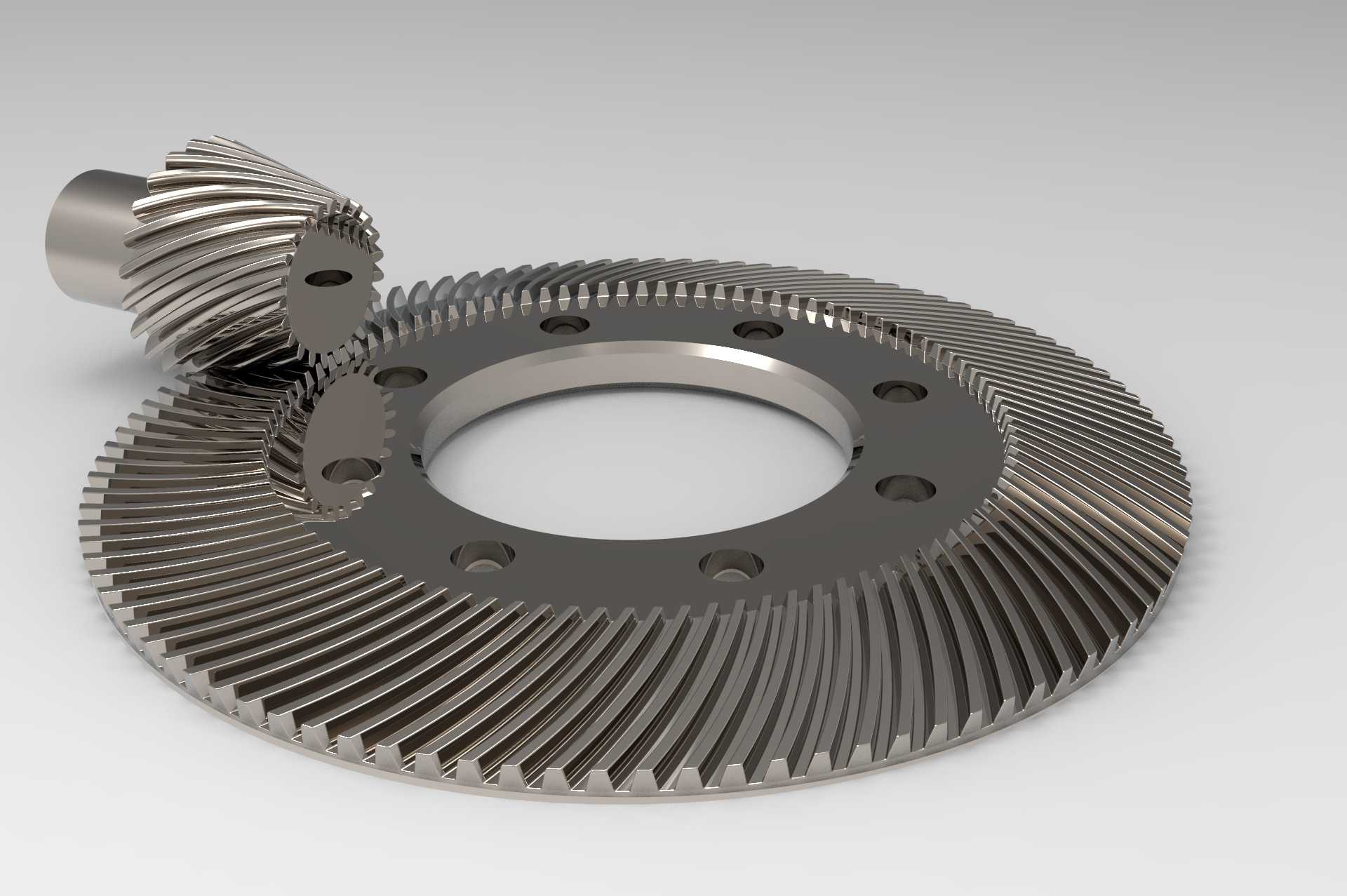

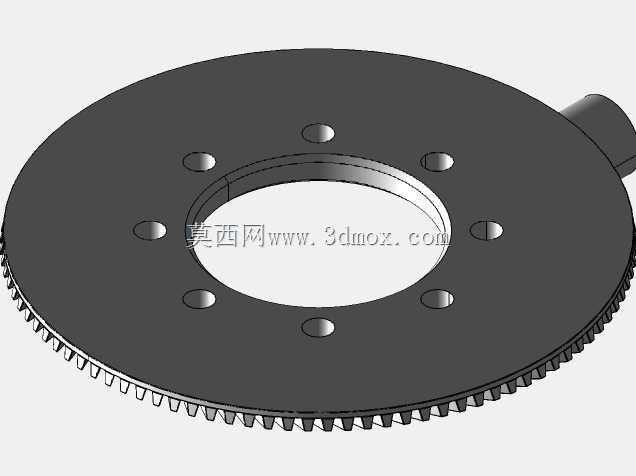

从结构设计逻辑来看，这套齿轮组包含主动小锥齿轮与从动大锥齿轮两个核心零件，主动锥齿轮集成了输入轴段，可直接与上游动力输出端通过花键或联轴器连接，省去了额外的轴系连接部件，既减少了装配累积误差，也能有效降低传动链路的整体重量。从动大锥齿轮采用辐板式结构，中心设置大直径通孔，用于避让旋翼主轴的安装空间，辐板上沿圆周均匀分布6个安装通孔，用于通过螺栓将齿轮与旋翼轮毂或传动法兰刚性连接，安装孔的位置度公差严格控制在0.02mm以内，确保齿轮装配后与主轴的同轴度，避免高速运转时出现偏载、振动等问题。

齿形设计层面，轮齿的螺旋角经过匹配计算，兼顾轴向力与径向力的平衡，避免轴承承受过大的单向轴向载荷，延长支撑轴承的使用寿命；齿面采用等强度设计，根据啮合过程中不同位置的接触应力分布，调整齿厚与齿向修形量，在齿轮长期承受交变载荷的工况下，避免齿面出现点蚀、断齿等失效问题。齿轮的啮合侧隙经过严格设定，既可以补偿热膨胀带来的尺寸变化，也能在齿面形成稳定的润滑油膜，减少齿面磨损，同时不会因为侧隙过大导致传动换向时出现冲击空程。

安装边界方面，主动锥齿轮的轴段直径、轴伸长度都匹配常规的角接触球轴承安装尺寸，可直接适配标准规格的轴承座与密封组件，不需要额外定制非标支撑部件；从动大锥齿轮的外径、齿顶圆厚度、安装孔分布圆直径都严格匹配旋翼机主减速器的腔体空间，装配时不需要对减速器壳体进行二次加工，可直接替换同规格的传统直齿锥齿轮组件，实现传动性能的升级。在实际工况中，这套齿轮组可将动力输入的高转速降低至旋翼工作所需的低转速，同时完成90度的动力换向，将发动机输出的扭矩平稳传递至旋翼桨毂，带动桨叶旋转产生升力。

不同于工业通用减速器内的锥齿轮，航空类传动用螺旋锥齿轮对动平衡精度要求更高，两个齿轮在完成齿形加工后，都需要经过高精度动平衡校正，去除不平衡量，避免高速运转时产生共振，影响整机的飞行稳定性。齿部加工完成后还会进行表面强化处理，提升齿面的接触疲劳强度，适应高载荷、长航时的使用需求。在日常维护场景中，这套齿轮组的结构设计也充分考虑了拆装便利性，主动齿轮可从减速器侧方直接抽出检修，从动齿轮与轮毂的连接螺栓采用标准规格，不需要专用定制工具即可完成拆装，降低了外场维护的难度。

从传动效率来看，经过修形的弧齿锥齿轮组传动效率可达98%以上，相比蜗轮蜗杆等换向传动结构，动力损耗更小，能够有效降低动力系统的能耗，提升旋翼机的续航表现。在啮合过程中，轮齿的接触印痕被控制在齿面中部区域，避免出现边缘接触导致的应力集中，即使在旋翼遭遇气流冲击、瞬时载荷骤增的情况下，也能维持稳定的啮合状态，不会出现脱齿、卡滞等极端故障。这套齿轮结构同样可以适配其他需要空间交错轴传动的场景，比如高端机床的主轴换向机构、重型工程机械的传动箱、船舶的侧推装置等，只要根据实际载荷与转速参数调整齿部参数与外形尺寸，即可快速适配不同的安装与使用需求。
