三联右旋斜齿轮传动零件结构设计

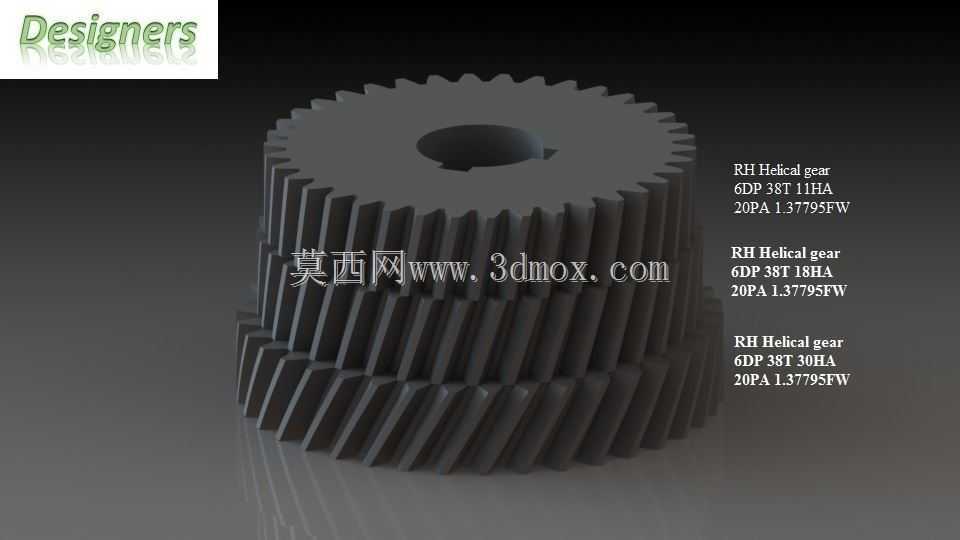

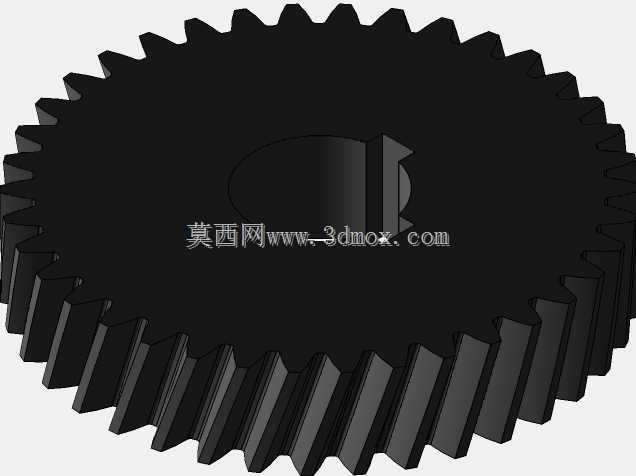

　　这款三联斜齿轮结构，核心面向中小载荷平行轴动力传递场景设计，常见于轻工输送设备、小型机床进给箱、自动化生产线的动力分配单元中，区别于单联齿轮只能实现固定速比传动的局限，三联集成结构可在有限安装空间内匹配三档不同传动比，无需额外增加齿轮安装轴位，大幅压缩传动箱的整体布局空间。从实际使用场景来看，这类多联斜齿轮多用于需要在紧凑腔体内实现多速切换的传动链路，比如小型包装设备的送膜、送料、封切三个工位的动力同步分配，或是台式钻床的进给档位切换结构，斜齿的啮合形式相比直齿能大幅降低传动过程中的冲击与噪音，适合中低速连续运转的工况。设计过程中优先考虑了安装适配性，中心轴孔预留了标准键槽位，可直接与平键配合实现周向固定，

　　避免齿轮运转时与传动轴发生相对滑转，三个齿轮段的齿向统一为右旋，啮合配对时需匹配对应左旋齿向的配对齿轮，保证啮合接触面积沿齿宽方向均匀分布，避免偏载导致的齿面异常磨损。齿形参数上统一采用6DP径节规格，三段齿轮分别对应38齿、38齿、38齿的齿数配置，20度压力角属于通用传动齿形标准，适配市面上绝大多数常规传动齿轮的啮合要求，齿宽经过载荷校核，能满足额定工况下的齿面接触强度与齿根弯曲强度要求，不会出现断齿、点蚀等早期失效问题。外形结构上三个齿轮段为一体式加工结构，相比分体式组装的齿轮组，不存在装配间隙带来的传动回差，传动精度更稳定，齿轮外圆无额外凸台结构，安装时可直接从轴端推入到位，靠轴肩实现轴向定位，不需要额外设计挡圈固定结构，

　　简化了装配工序。需要注意的是，该零件仅作为传动结构件使用，不承担生产承载、尺寸精度检测、有限元校核等生产端验证功能，实际投产前需根据具体工况做对应的热处理、精度等级校验，三维建模阶段已将齿根过渡圆角、键槽倒角等工艺结构做了还原，避免建模特征缺失导致后续加工出的零件出现应力集中问题。这类多联斜齿轮的建模难点在于螺旋角的精准匹配，三段齿轮的螺旋角保持一致，保证轴向力方向统一，可通过配对轴承抵消轴向载荷，降低轴承的轴向受力负载，延长传动组件的整体使用寿命。
