创意字母标识行星齿轮传动结构

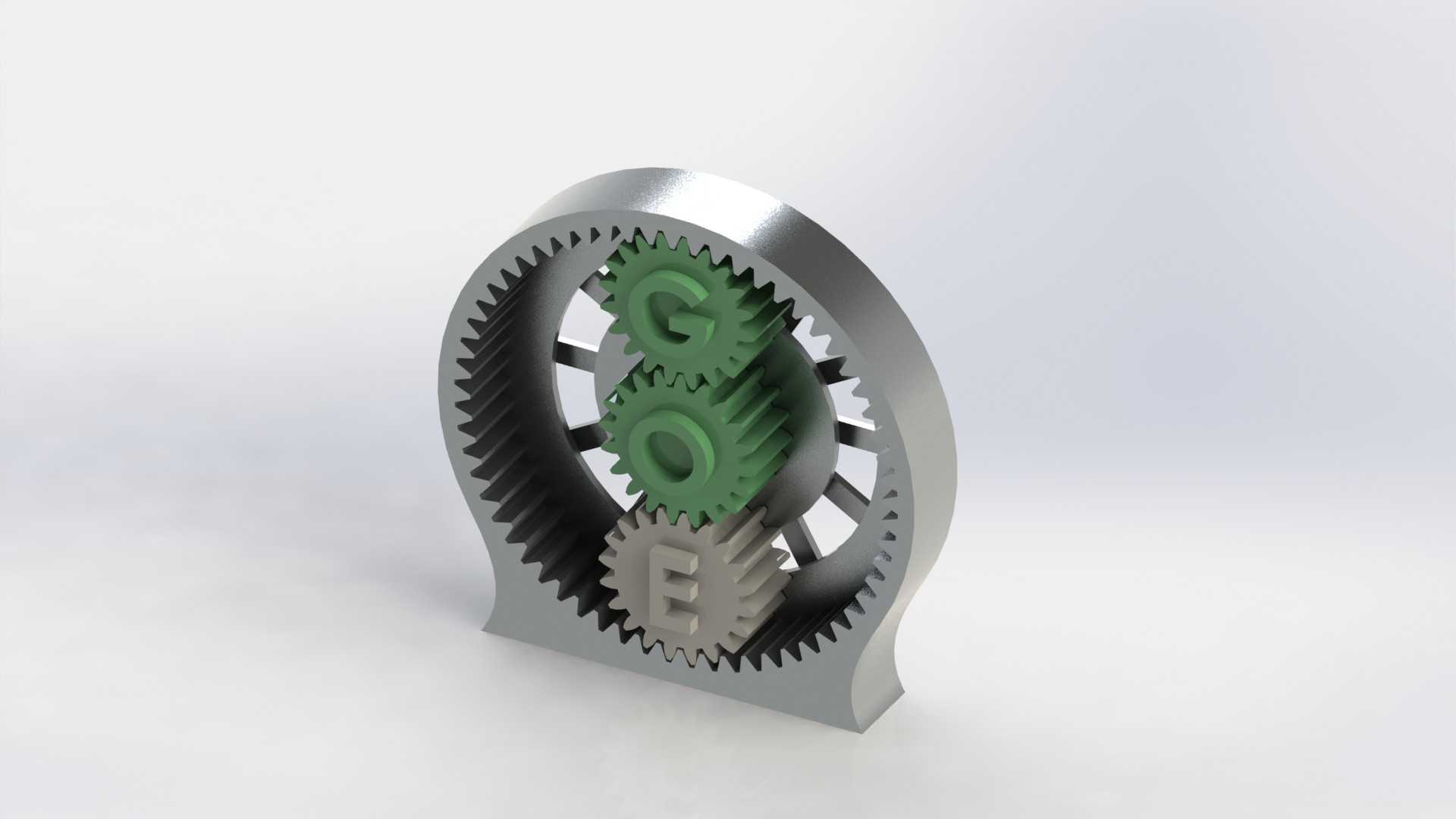

这套行星齿轮结构在常规NGW行星传动的基础上做了创意化外观调整，没有沿用传统行星轮的光面或直齿标准外形，而是将三个行星轮的端面分别加工出G、O、E三个字母的立体造型，既保留了完整的行星传动功能，又具备极强的标识展示属性。从实际应用场景来看，这类结构既可以作为小型传动演示教具，用于机械原理课程中行星轮系的运动展示，让学习者直观观察内齿圈固定时行星轮的自转与公转轨迹，也可以作为文创类机械摆件、工业主题展示装置的核心传动部件，适配展会陈列、科普场馆互动展项的使用需求，部分小型低速传动的文创设备、桌面机械装饰也可采用该结构作为动力传递单元。

从功能特性来看，该结构完整保留了行星齿轮传动的核心优势，三个行星轮沿内齿圈周向均匀分布，载荷可由多组轮齿共同承担，相同体积下承载能力远高于平行轴定轴轮系，同时传动过程中运行平稳，冲击、振动和噪声都能控制在较低水平，适合低速演示类场景的使用需求。内齿圈采用一体式带支撑底座的结构设计，底座与内齿圈外缘平滑过渡，不需要额外设计安装支架即可直接放置在平面上，大幅降低了配套结构的设计复杂度。三个行星轮中，最上方的G字母轮、中间的O字母轮、最下方的E字母轮依次啮合，同时所有行星轮都与外侧的内齿圈、中心的太阳轮保持正确的啮合间隙，运动过程中三个字母轮会沿着内齿圈做行星运动，字母的动态展示效果连贯，不会出现卡滞或传动干涉。

设计思路上，首先确定了内齿圈固定、太阳轮输入、行星架输出的基础传动方案，保证传动比符合小型演示装置的需求，输入转速较低时行星架的输出转速平缓，方便观察轮系运动状态。在行星轮的造型设计阶段，没有破坏轮齿的标准渐开线齿形，仅在行星轮的端面延伸出字母的立体结构，字母的凸起高度控制在轮齿齿宽的1/3以内，避免字母部分与内齿圈、相邻行星轮发生运动干涉，同时保证轮齿的啮合接触长度满足低速传动的强度要求。内齿圈的支撑底座做了圆弧过渡处理，底部为平面结构，放置时的接触面积足够，不会因为轮系运动产生的轻微振动出现倾倒。中心太阳轮的输入轴端预留了标准的连接接口，可适配小型手动旋钮或者微型减速电机的输出轴，既可以手动驱动演示，也可以接电实现持续自动运转。

从外形尺寸与安装边界来看，整套结构的最大外缘由内齿圈的外径决定，整体径向尺寸紧凑，轴向尺寸与内齿圈的齿宽保持一致，没有额外的突出结构，安装时只需要保证内齿圈底座的放置平面水平，中心太阳轮的输入轴与驱动件的输出轴同轴度控制在公差范围内即可，不需要复杂的对中调整。行星架的输出端可根据使用需求连接小型负载，比如展示台的旋转托盘、装饰性转动部件，输出扭矩能够满足低速轻载的使用要求。轮系的啮合间隙在设计时预留了合理的公差范围，采用3D打印或者常规机加工都能满足装配要求，不需要额外做配磨调整，装配时依次装入太阳轮、三个行星轮、行星架即可完成组装，维护拆解也十分便捷。需要注意的是，该结构因为行星轮带有字母造型，不适合高速重载的工业传动场景，仅适用于低速轻载的演示、展示类场景，设计时已经对字母部分的动平衡做了基础优化，低速运转时不会出现明显的偏心振动。
