GOTECK微型数字伺服舵机结构设计

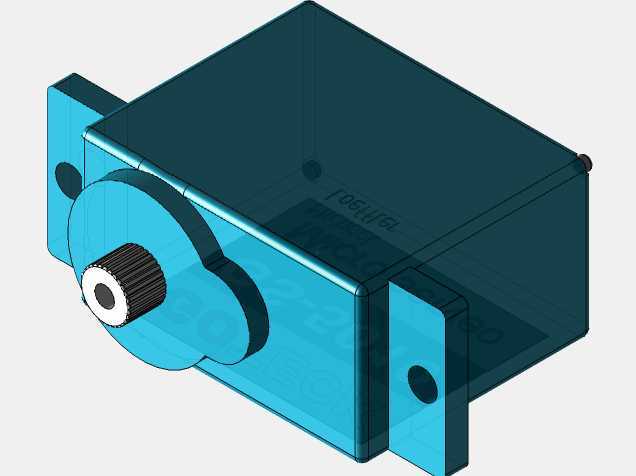

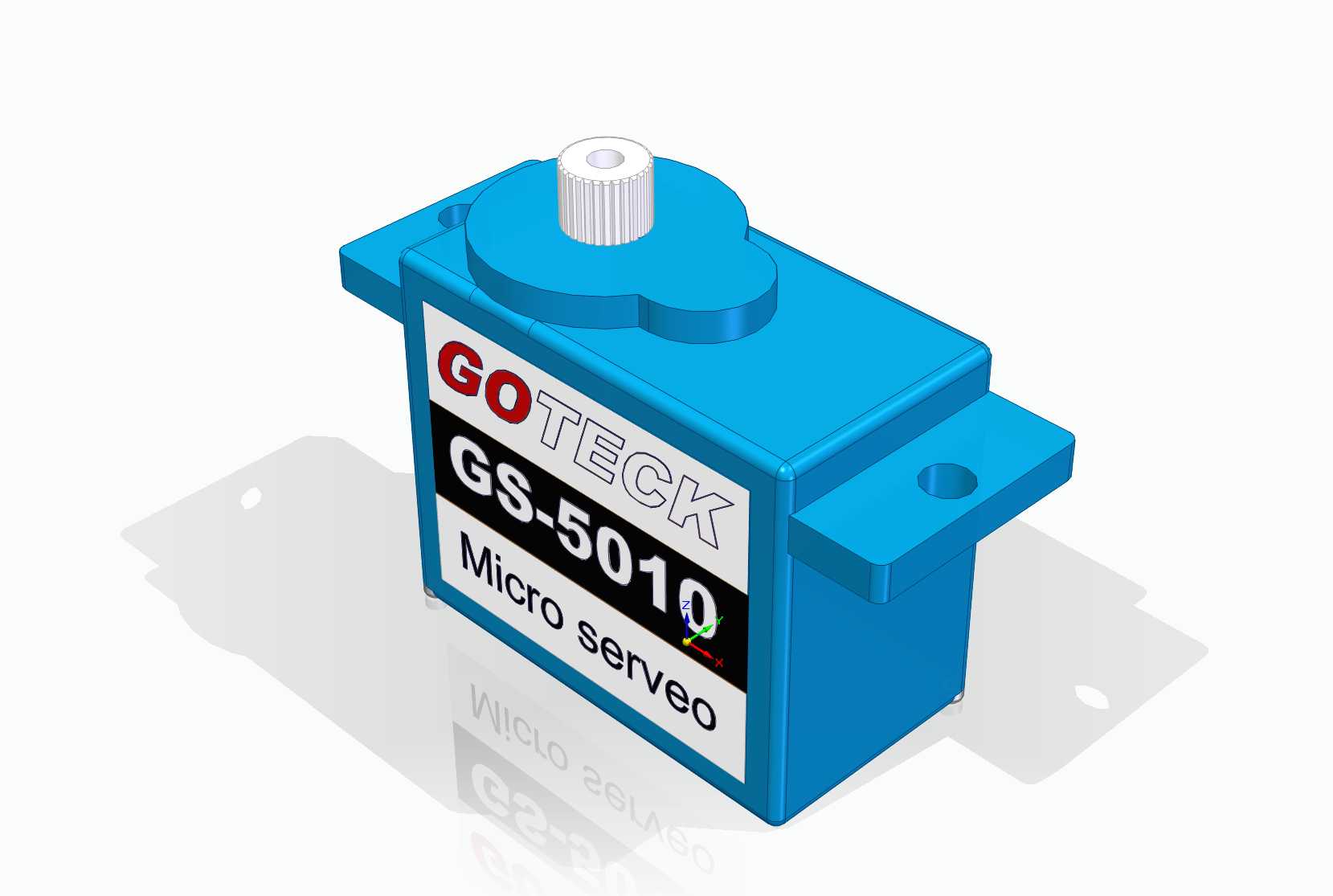

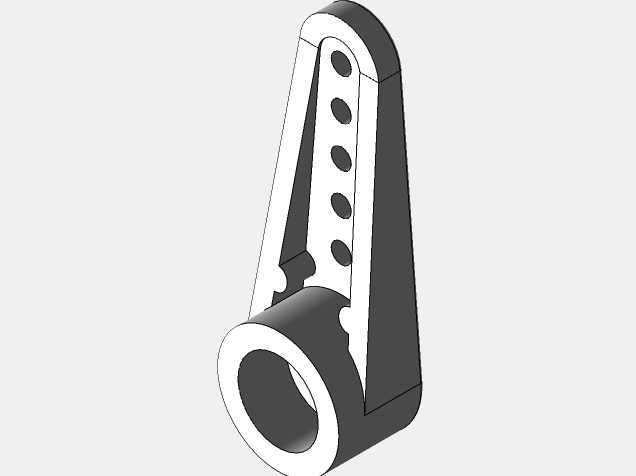

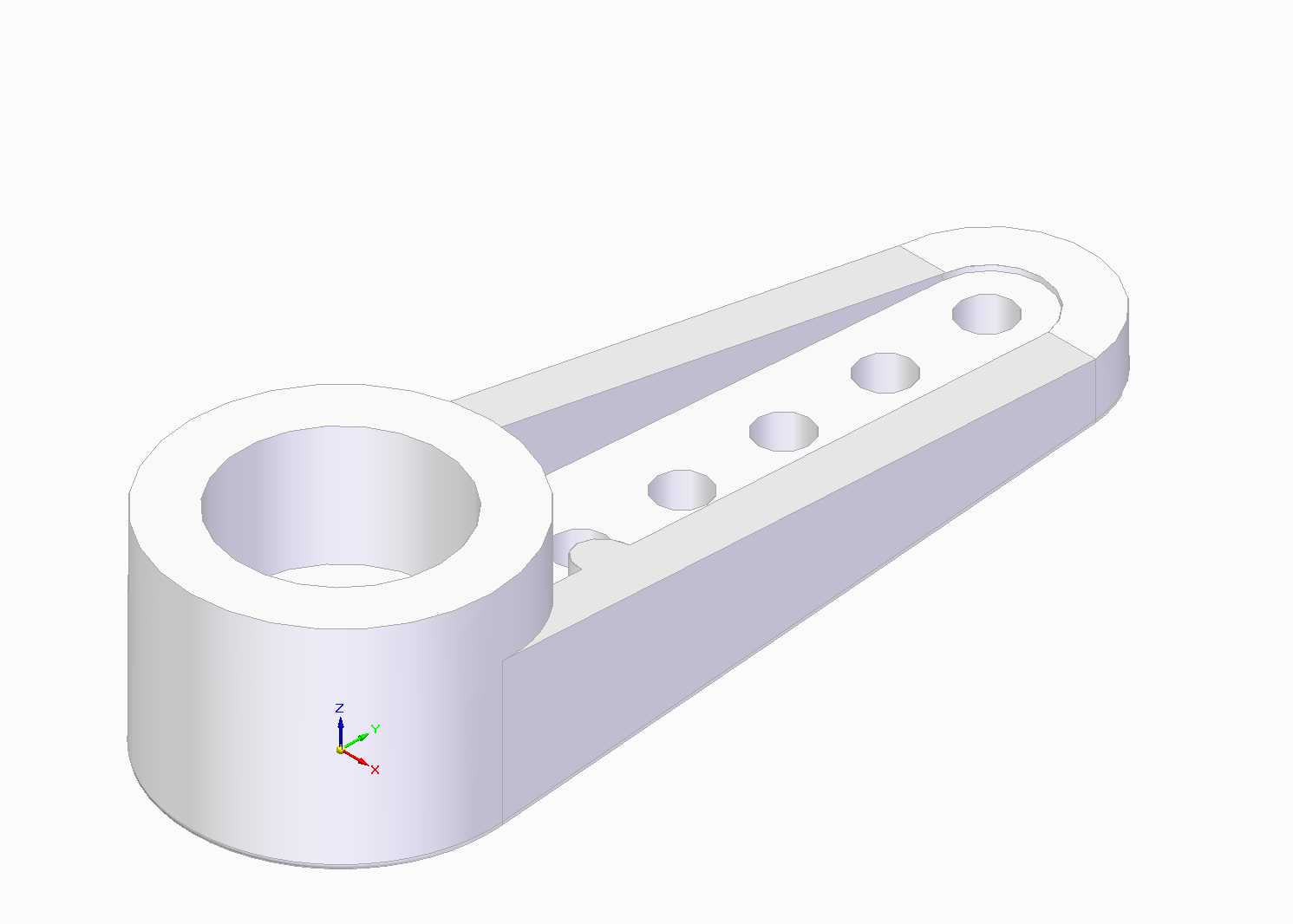

这款微型数字伺服舵机的结构设计，首先围绕小空间安装场景做了边界约束，两侧带安装孔的凸耳直接与主体外壳一体成型，安装孔位的中心距、孔径都匹配常规航模、小型自动化执行机构的安装标准，不需要额外做转接件就能直接固定在1-2mm厚度的玻纤板、轻质金属安装支架上，主体外壳的方正造型也能在紧凑排布的多舵机阵列场景里减少空间浪费，顶部输出轴的凸台高度做了严格控制，避免摇臂安装后和周边结构产生运动干涉。从实际用途来看，这类微型舵机的应用场景覆盖了固定翼航模的舵面控制、小型车模的转向与油门调节、教育类机器人的关节动作驱动，甚至在一些小型自动化工位的轻负载拨料、挡板切换动作里也能见到它的身影，核心功能是接收PWM控制信号后，将输出轴转动到指定角度并保持锁止力矩，相比同规格模拟舵机，数字控制逻辑的死区更小，定位精度更高，在小角度微调场景下的响应速度也更有优势。设计思路上，外壳采用上下扣合的结构，内部预留了直流驱动电机、减速齿轮组、位置反馈电位器、控制电路板的安装腔体，齿轮组的排布沿着输出轴的垂直方向叠放，尽可能压缩横向的占用空间，输出轴顶部的齿形结构匹配标准规格的舵机摇臂，不需要定制连接件就能兼容市面上绝大多数通用舵机配件。外壳侧面的标签区域做了轻微的内凹设计，粘贴标识后不会因为安装摩擦导致标识磨损，顶部输出轴的根部做了加厚的凸缘结构，承受径向负载的时候能减少轴体的形变，延长使用寿命。安装边界方面，主体外壳的所有棱边都做了小半径的倒角处理，既避免安装时划手，也能在嵌入安装槽的时候减少卡滞，两侧安装凸耳的底面和主体外壳底面处于同一平面，固定后能保证整个舵机的底面完全贴合安装面，不会出现倾斜导致输出轴受力偏载的问题。输出轴的转动行程覆盖常用的0-180度范围，在极限角度位置内部做了机械限位结构，避免齿轮组过转打齿，内部的减速齿轮组采用多级直齿传动，传动效率高，小体积下也能输出足够的锁止力矩，满足轻负载场景的动作需求。在结构细节上，外壳的壁厚做了均匀化处理，注塑成型的时候不容易出现缩痕、翘曲的问题，安装凸耳和主体连接的位置做了加强筋过渡，承受螺丝锁紧力的时候不会出现凸耳断裂的情况，输出轴和外壳接触的位置预留了润滑脂的存储间隙，长期转动也不会因为干涩导致卡顿。这类微型伺服部件在选型的时候，首先要确认安装孔位的匹配度，其次是输出轴的高度是否适配自身的结构空间，这款舵机的结构设计刚好卡在小体积、够用力矩的平衡点上，既不会因为体积过大挤占其他部件的安装空间，也不会因为力矩不足导致带不动负载，在很多对重量、体积有严格要求的小型执行场景里，这类标准化的微型舵机能大幅减少结构设计的工作量，不需要从零开始设计小型角度执行机构，直接选用标准件就能完成动作功能的实现。
