水族配套风冷式冷水机组结构设计

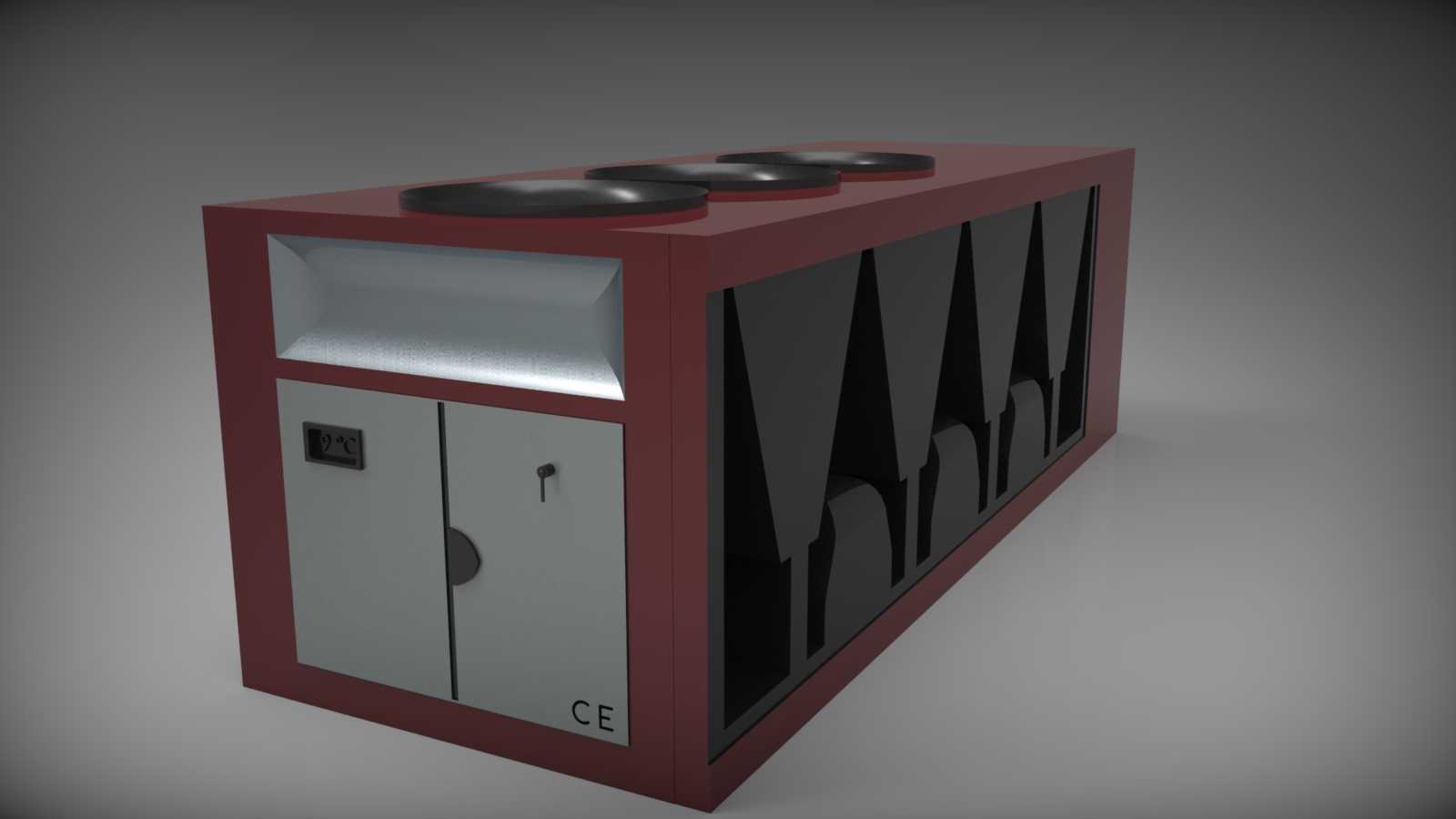

在商用大型水族展示、海鲜暂养、高端水族工程场景中，水温恒定是保障水生生物存活、水体生态稳定的核心条件，这款冷水机组正是针对这类场景开发的专用制冷温控设备，同时也可适配小型工业制程冷却、玻璃加工循环水降温等对水温精度有要求的工况。从结构设计逻辑来看，机组采用顶置风冷散热模块布局，顶部排布的三个轴流风机对应内部三套独立制冷回路，可根据实际热负荷自动启停对应回路，既满足满负荷工况下的散热需求，也能在低负荷时段降低运行能耗，避免单一大功率压缩机频繁启停带来的电流冲击与寿命损耗。设备主体框架采用加厚冷轧钢板折弯焊接成型，外框做红棕色防腐喷塑处理，适配机房、户外配套安装等多场景的防腐蚀需求，正面左侧设置独立电气控制舱，舱门预留数显温控器安装位、电源开关开孔与门锁结构，方便运维人员直接在设备正面完成参数调整、电路检修操作，无需拆解整机外壳；右侧为检修门结构，内置压缩机、储液罐、液压管路阀组等核心制冷部件，日常维护时可直接开启检修门完成滤芯更换、管路检漏、制冷剂补充等操作，大幅降低运维拆解工作量。设备侧面为V型排布的风冷冷凝器翅片组，这种排布方式相比平面冷凝器能在相同占地面积下提升30%以上的换热面积，配合顶置风机的垂直引风气流，可让空气均匀穿过翅片间隙，避免局部换热死角，提升整体散热效率。从安装边界来看，机组整体为长方体落地式结构，底部预留100mm高的安装支脚空间，方便现场做混凝土基础找平、安装减震垫，同时预留管路穿接空间；设备左右两侧需预留不小于600mm的检修通道，顶部需预留不小于1200mm的散热净空，避免风机排风受阻导致冷凝压力过高、制冷效率下降。水路接口设置在设备背面下部，采用标准法兰连接结构，可直接对接水族缸的循环水主管路，内部水路配置不锈钢板式换热器，避免长期接触水体产生锈蚀污染水质，同时在换热器进出水口预留温度传感器安装位，可实时监测进出水温差，自动调整压缩机运行功率，将水温波动控制在±0.5℃范围内，满足高端水族场景对水温稳定性的严苛要求。设计过程中针对管路布局做了抗震优化，所有制冷管路、液压管路均采用管卡固定在框架内部的加强筋上，压缩机底部配置橡胶减震垫，避免运行过程中管路共振产生焊缝开裂、制冷剂泄漏等问题；电气舱与制冷舱之间做密封隔热分隔，避免制冷舱的低温凝露进入电气舱导致电路短路，同时电气舱内部预留强弱电分离走线槽，方便现场布线时将动力线与传感器控制线分开排布，减少电磁信号干扰。考虑到水族场景24小时连续运行的需求，机组内部设置高低压保护、过流保护、缺水保护、防冻保护等多重安全机制，当出现水路断流、冷凝压力过高、压缩机电流过载等异常情况时，可自动切断压缩机电源并触发故障报警，避免设备在异常工况下长时间运行导致核心部件损坏。整机外形尺寸适配标准货运电梯的运输边界，出厂时已完成所有内部管路的焊接、保压测试与电气接线，现场安装时仅需对接进出水管路、主电源与温度传感器即可投入使用，大幅降低现场安装的施工难度与调试周期。
