便携式DJ打碟控制操作台结构设计

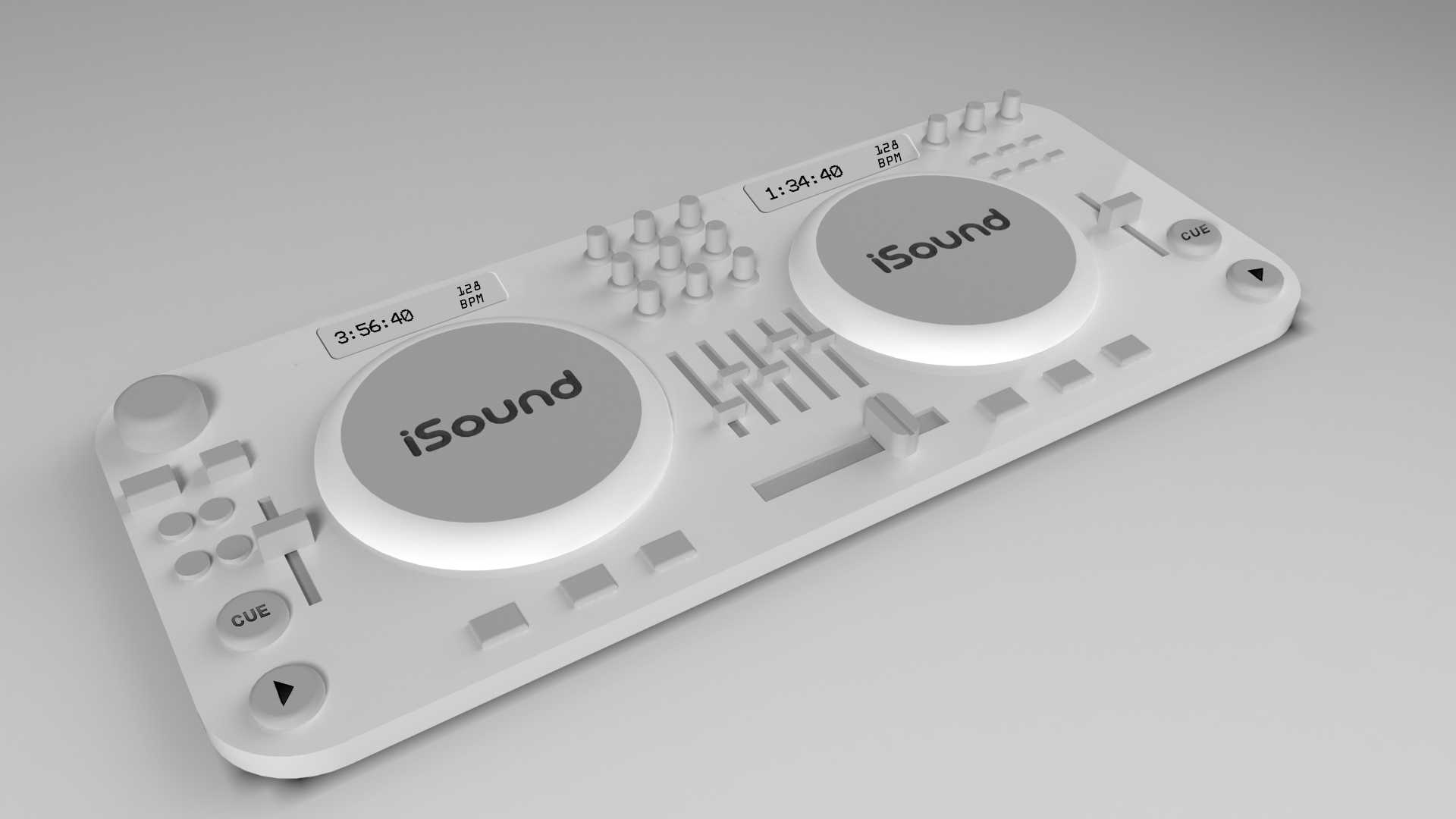

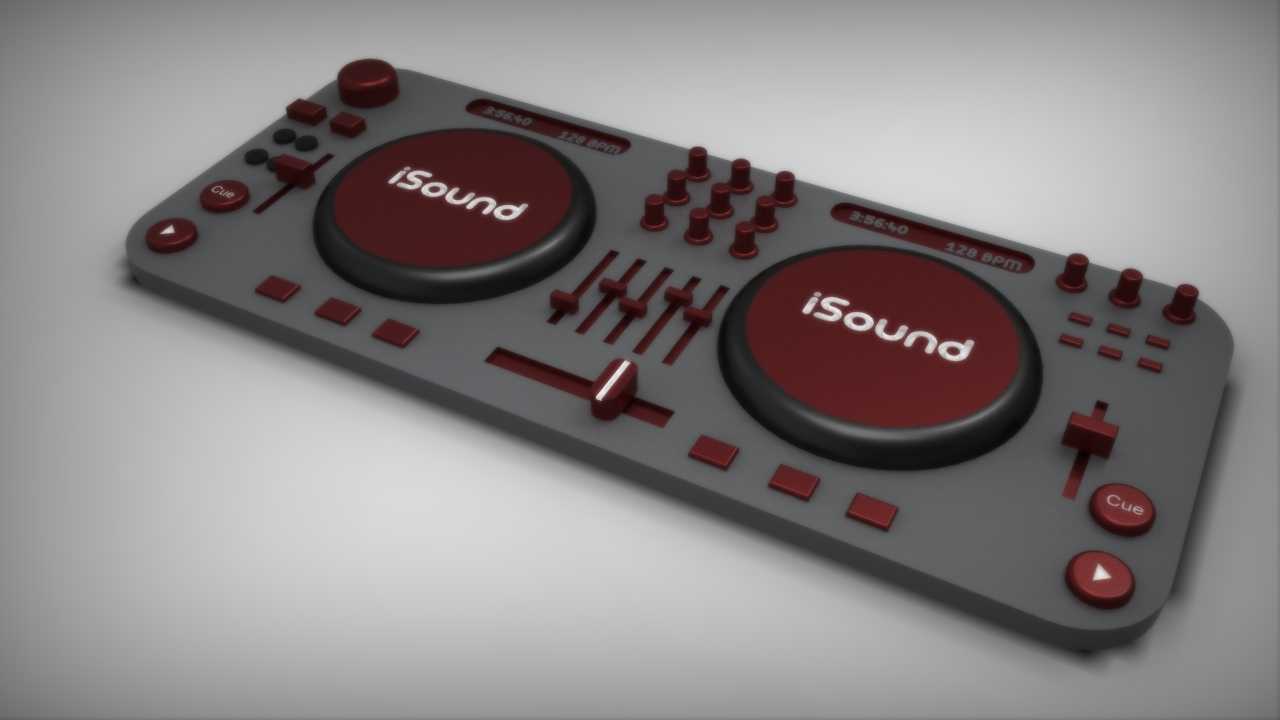

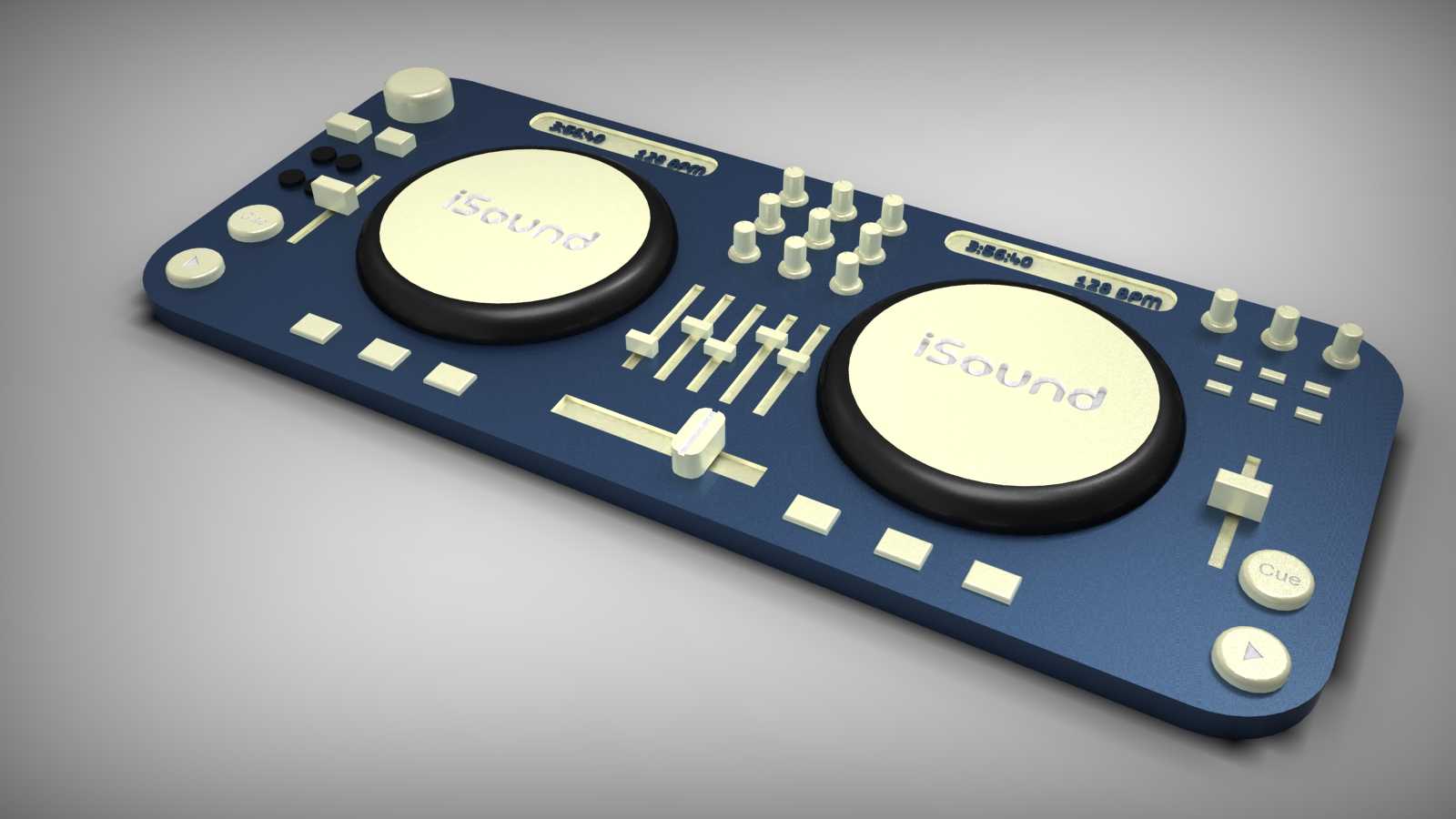

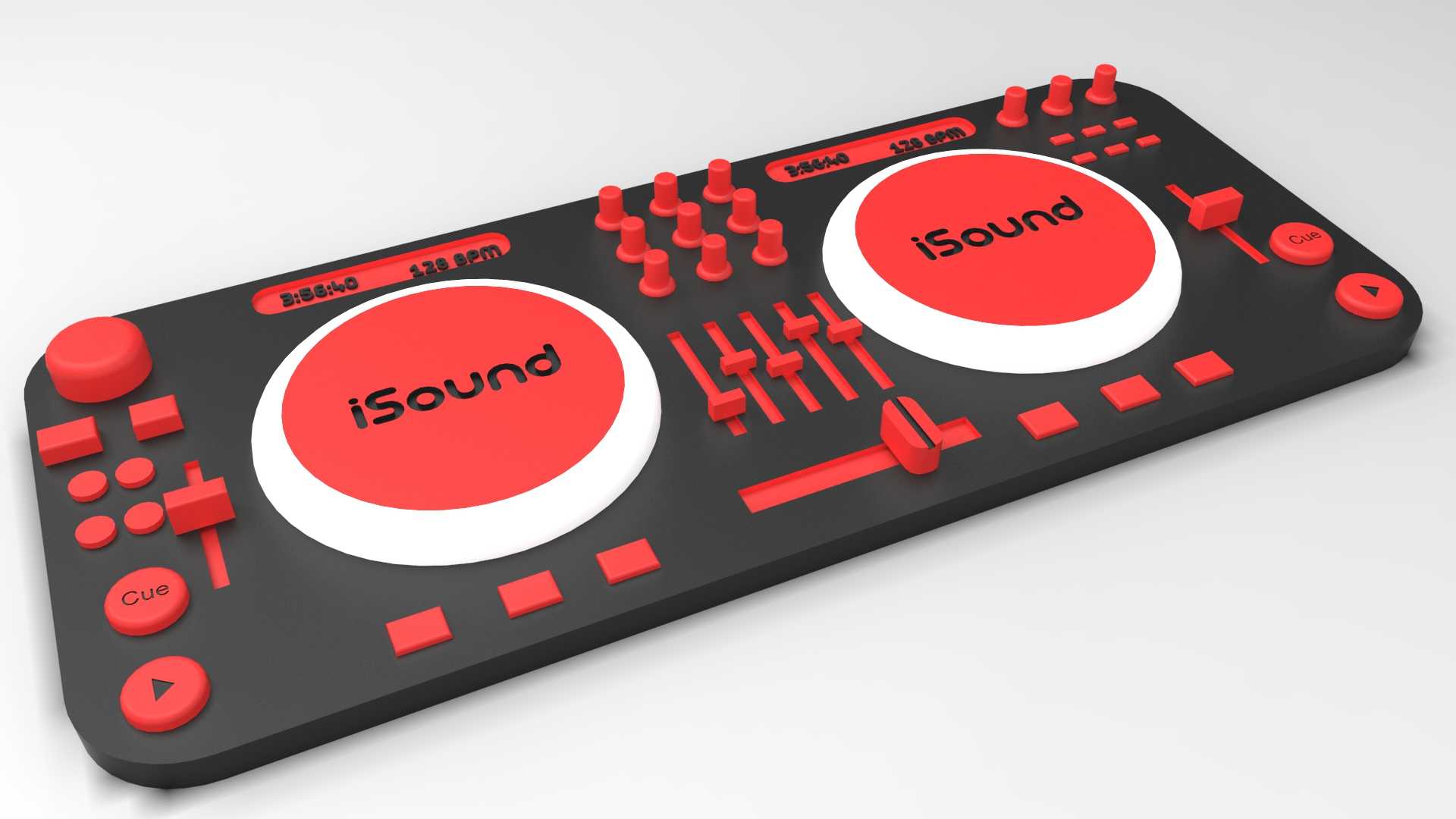

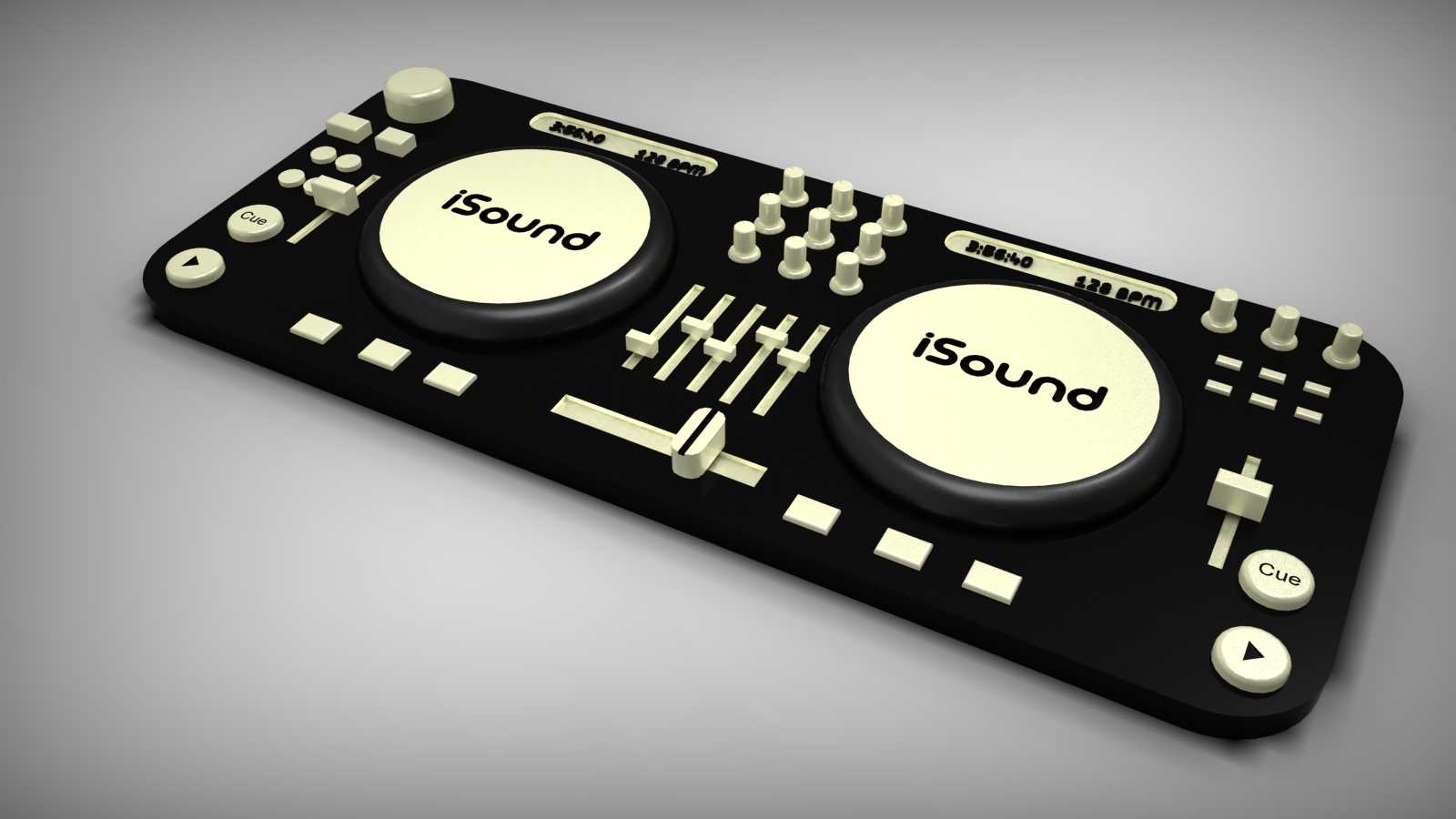

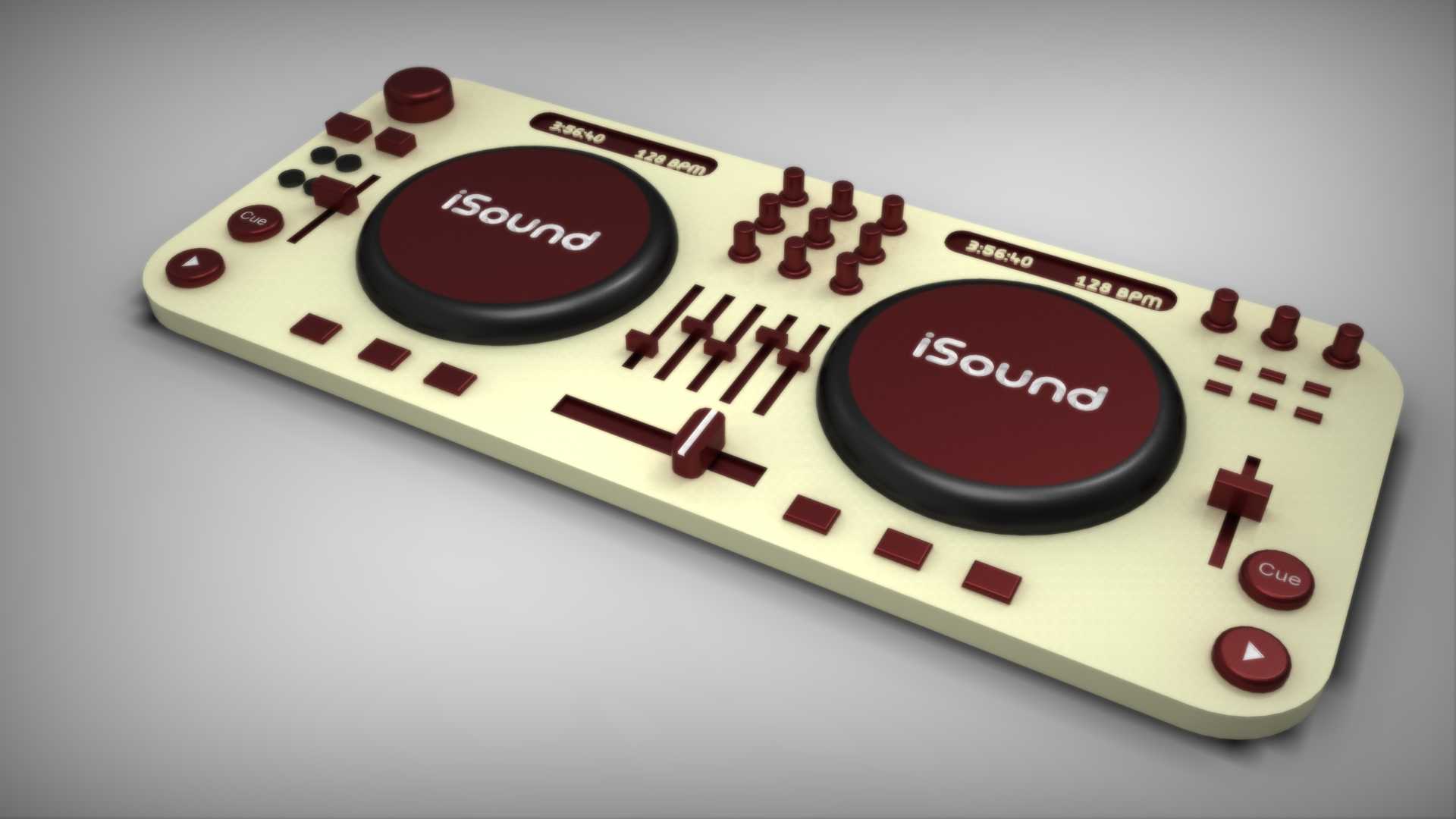

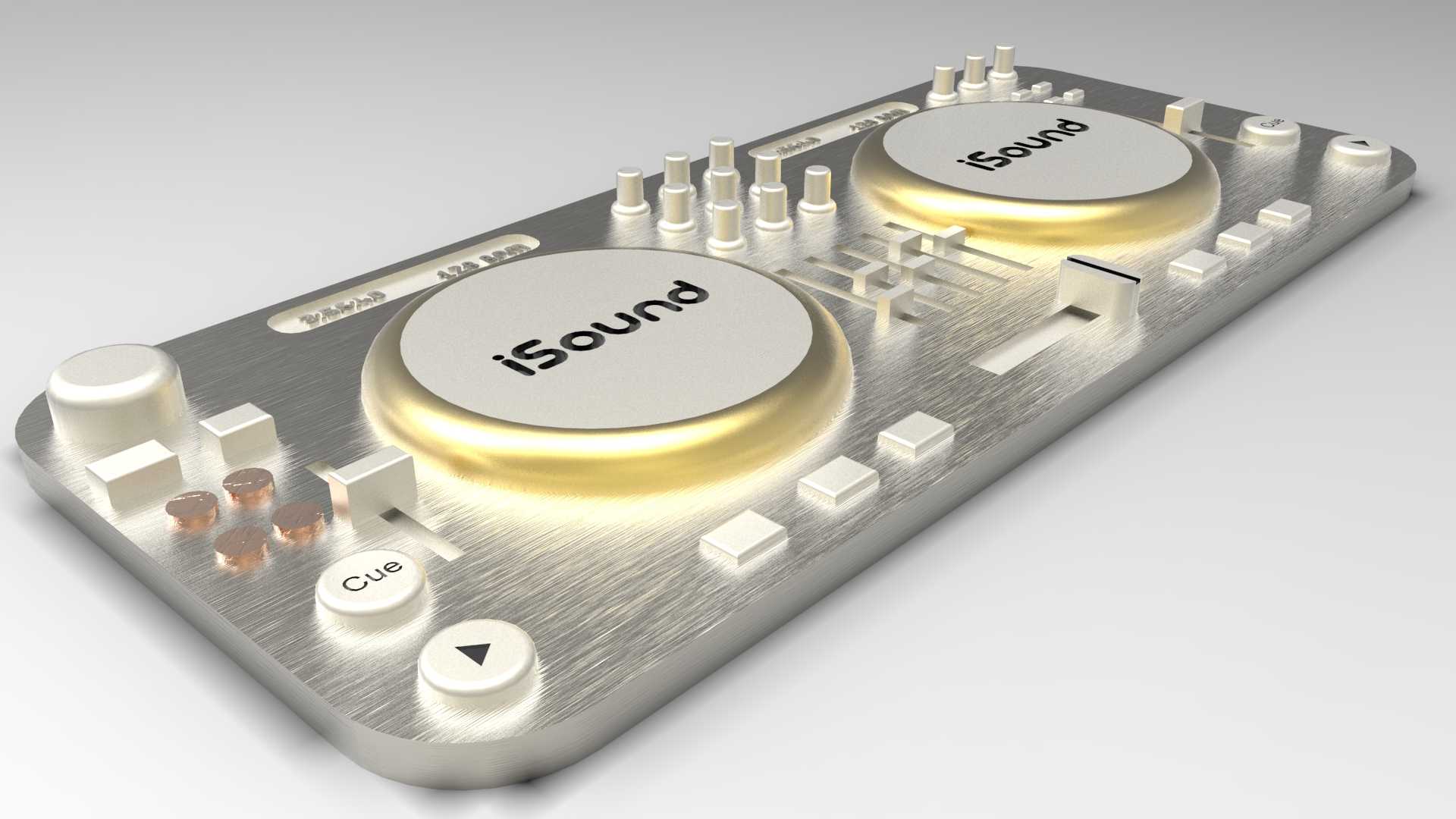

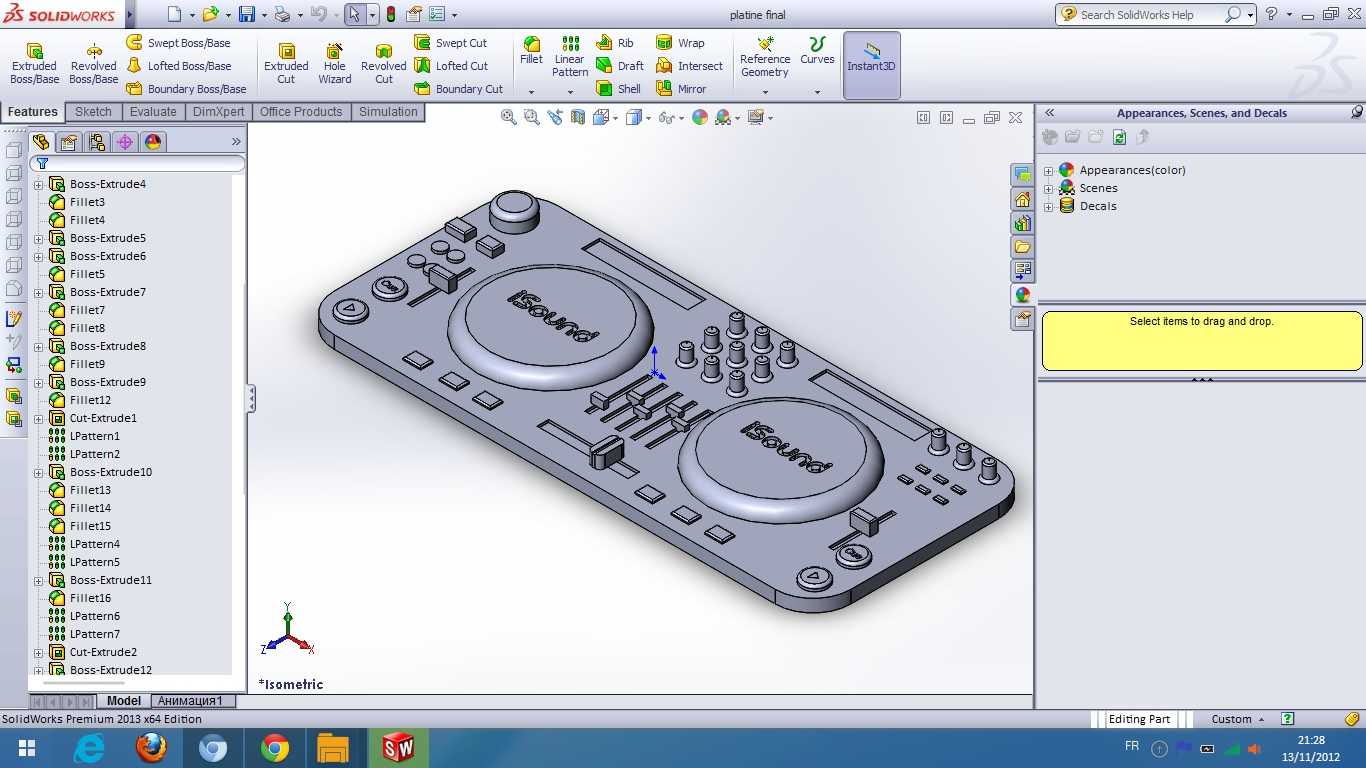

这款DJ控制操作台的三维结构设计，核心围绕现场演出、小型工作室混音、移动DJ外出作业的实际使用场景展开，整体采用一体化扁平式壳体布局，所有操作控件均集成在单块操作面板上，无需额外拼接扩展模块即可完成基础打碟混音全流程操作。从结构布局来看，面板左右对称设置两个大尺寸转盘模拟区域，对应黑胶打碟的搓盘操作位，转盘边缘做凸起限位结构，操作时手掌可依托边缘定位，避免快速搓动时手部滑脱；转盘周边分布的功能按键采用下沉式嵌入式安装，按键顶面与面板平面保持1.2mm的高度差，既保证按压触感清晰，又能避免搬运过程中误触触发功能。两个转盘之间的区域集中设置混音推子、均衡调节旋钮组，推子采用直线导轨式滑动结构，滑动行程预留60mm操作距离，推子帽做防滑纹理处理，快速交叉混音时阻尼感均匀，无卡顿虚位；旋钮采用分段式阻尼设计，每旋转15度对应一个档位反馈，调节增益、均衡参数时可实现盲操作定位，无需紧盯刻度标识。面板右上角区域分布BPM调节、效果触发按键，按键采用不同高度区分功能层级，常用的播放、暂停、CUE点按键比周边功能键高出2mm，操作时可通过触感快速识别，降低演出时的操作失误率。壳体整体采用圆角过渡设计，四个边角做R15mm圆弧处理，外出携带搬运时不会剐蹭包具，同时避免磕碰造成壳体开裂；底部预留1.5mm高度的防滑脚垫安装位，放置在光滑台面时可增大摩擦力，快速操作推子、旋钮时设备不会出现位移。从安装边界来看，整体外形控制在420mm*280mm*35mm的尺寸范围内，可适配常规DJ设备包的内部隔层尺寸，内部PCB板安装位预留3mm的走线空间，所有控件的引脚焊接位置均做避空设计，装配时不会出现元器件干涉；壳体壁厚设置为2.5mm，兼顾结构强度与整体重量，整机重量控制在1.8kg以内，满足移动演出的便携性需求。面板上的标识区域采用下沉式凹槽设计，后续可通过丝印或镭雕工艺标注功能标识，不会因长期手指摩擦导致标识磨损脱落；侧边预留音频接口、电源接口的安装位，接口位置做加厚凸台结构，频繁插拔线材时不会造成接口处壳体开裂。设计过程中充分考虑实际操作的人机工程学，所有操作控件的分布均贴合DJ常规操作的手部活动范围，左手控制左侧转盘及对应通道的音量推子，右手控制右侧转盘及效果按键，中间混音推子处于双手均可便捷操作的中心位置，长时间演出操作不会产生过度的手部疲劳。控件之间的间距预留12mm以上的操作空间，手指按压单个按键时不会误碰到周边控件，旋钮之间的间距保证戴薄款操作手套时也能精准调节单个旋钮。壳体内部设置多道加强筋结构，对应转盘、推子等高频操作部件的安装位置做局部加厚，避免长期大力操作导致面板变形；电池仓设置在壳体底部居中位置，更换电池时无需拆卸整体面板，仅需打开底部仓盖即可完成操作，仓盖采用卡扣式固定，无需额外螺丝固定，提升维护便捷性。
