直列四缸内燃机气缸盖结构三维数模

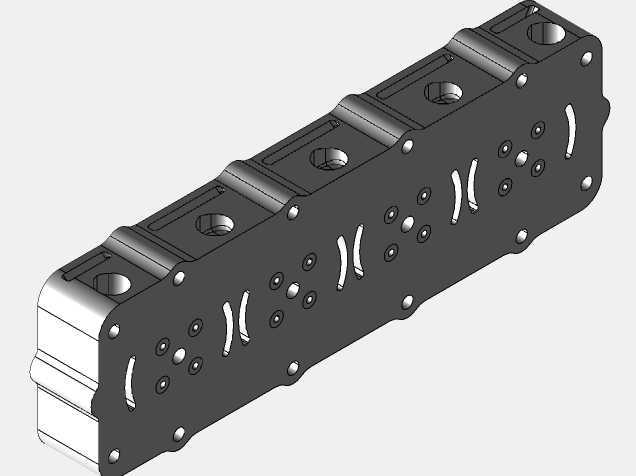

在商用车、非道路移动机械的小排量直列四缸动力单元开发中，气缸盖是集成了燃烧室密封、配气机构安装、冷却润滑回路布设的核心承载部件，其结构设计直接决定发动机的动力输出效率、热负荷耐受能力与长期运行可靠性。本次呈现的气缸盖结构，针对自然吸气或低增压度的四缸内燃机设计，整体采用长条形一体化铸造成型基体，沿长度方向等距布置四个独立的燃烧室凹坑结构，每个燃烧室对应设置一组进排气门安装座孔，孔位周边预留了气门导管、气门座圈的压装过盈配合面，配合面的圆柱度、同轴度公差严格控制在0.02mm以内，避免长期工作后出现气门密封偏磨、漏气泄压的问题。

从安装边界来看，该气缸盖底面为全平面密封结构，沿缸体结合面的周向与各缸间隔位置均匀布置螺栓过孔，孔位的位置度公差匹配缸体对应的螺纹孔设计，安装时可通过定扭矩拧紧工艺实现均匀压紧，配合多层金属气缸垫实现燃烧室、冷却水道、润滑油道的独立密封，避免出现油水混合、燃气泄漏的故障。气缸盖的侧面沿长度方向布置了多组弧形的冷却水道清砂孔结构，铸造完成后可通过这些孔位完成内部砂芯的清理，后续通过堵盖压装实现密封，内部水道采用纵向串联+横向联通的结构设计，能够让冷却液从缸体上水孔进入后，快速覆盖每个燃烧室的鼻梁区、排气门座周边这些热负荷最高的区域，带走燃油燃烧产生的多余热量，避免局部过热导致的材料热疲劳开裂。

在功能集成设计上，气缸盖顶面预留了凸轮轴安装的轴承座结合面，可直接适配顶置凸轮轴的配气机构布置，减少了额外的凸轮轴支座零件数量，提升装配精度的同时降低了整机的结构重量。每个燃烧室对应的顶面位置加工有喷油器或者火花塞的安装孔，孔位与燃烧室中心的偏心量经过匹配计算，能够保证燃油喷射或者点火的位置处于燃烧室最优区域，提升油气混合效率，降低燃烧过程中的污染物排放。气缸盖的侧壁上集成了进气道与排气道的接口，气道的走向经过平滑过渡设计，进气道采用螺旋切向结构，能够在进气过程中形成合理的涡流强度，提升油气混合的均匀度；排气道采用分歧式汇合结构，减少各缸排气之间的干涉，降低排气背压，提升发动机的充气效率。

在细节结构处理上，气缸盖的各个螺栓凸台位置都做了加强筋连接设计，将螺栓的压紧力均匀传递到整个结合面，避免局部应力集中导致的气缸盖变形；所有的润滑油道孔都采用交叉孔去毛刺处理，避免金属碎屑进入润滑回路造成轴瓦、气门机构的异常磨损；水道内部的壁厚经过均匀化设计，最小壁厚控制在4mm以上，既保证了足够的结构强度承受缸内爆发压力，又控制了整体的重量，降低发动机的整机自重。这类气缸盖结构可直接适配排量在2.0L-2.5L区间的直列四缸内燃机，广泛应用在轻型载货汽车、小型工程机械、农用机械的动力配套中，建模过程中完整还原了所有的安装孔位、配合面、内部腔道的结构特征，可直接用于后续的有限元热结构耦合分析、冷却流场仿真，也可作为教学过程中内燃机结构讲解的直观演示模型，帮助设计人员快速理解气缸盖的功能集成逻辑与结构设计要点，在新产品开发的方案阶段快速完成结构匹配与干涉检查，缩短前期的开发周期。
