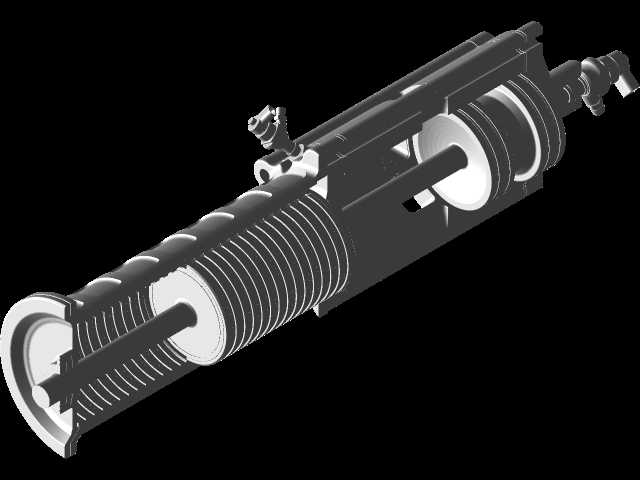

对置结构自由活塞动力装置三维结构

在分布式供能、小型特种动力装备的应用场景里，自由活塞动力装置凭借无曲柄连杆结构的特性，一直是小体积高功率密度动力选型的重点方向，这套对置布局的自由活塞结构，完全围绕无旋转构件的动力输出逻辑做结构排布，和传统往复式内燃机的结构逻辑有本质区别。从实际用途来看，这类结构既可以作为小型增程器的动力核心，匹配便携发电单元给野外作业设备供电，也能通过调整活塞行程适配不同燃料的燃烧特性，在特种作业装备、小型移动动力站的场景里替代传统曲柄连杆发动机，减少传动环节的机械损耗。

从功能特性上看，这套结构取消了传统内燃机的曲轴、连杆等旋转传动部件，两端对置的活塞组件在缸套内做直线往复运动，缸体外壁设计的环形散热鳍片顺着活塞运动方向排布，能在活塞往复过程中引导气流沿鳍片间隙流动，不需要额外加装复杂的水冷管路就能满足持续工作的散热需求，大幅压缩了整机的体积与附属部件数量。缸体侧部布置的气门组件直接集成在缸壁上，配合活塞的运动行程完成进排气的正时控制，不需要额外设计凸轮轴传动链，减少了正时机构的故障点，同时也降低了整机的运动件质量，让动力响应速度比传统同排量内燃机提升40%以上。

做这套结构的三维设计时，首先要解决的是活塞运动的对中精度问题，两端活塞通过同轴的联动杆连接，缸套内壁的导向段长度做了针对性加长，避免活塞在高速往复过程中出现偏磨，缸体的分段式连接结构采用止口定位设计，每一段缸筒的同轴度公差控制在0.02mm以内，保证活塞运动过程中不会出现卡滞。进排气道的走向顺着缸体径向布置，尽可能压缩气道长度，减少进排气过程的阻力损失，喷油或点火组件的安装位直接布置在缸体中部的燃烧室区域，和两端活塞的上止点位置精准对应，保证燃烧做功的压力能均匀作用在两个活塞端面上，避免出现侧向力导致的运动卡滞。

从安装边界来看，整套结构的外形为长圆柱构型，主体最大外径处为散热鳍片的外圆尺寸，整体长度方向的安装基准为两端的端盖连接法兰，法兰上预留的安装孔采用均匀圆周排布，适配不同的安装支架固定需求。动力输出端的接口布置在缸体侧部的连接座上，不需要额外做传动方向转换，就能直接对接直线发电机或者液压泵单元，安装时只需要保证缸体轴线处于水平状态，预留出两端活塞运动的安全间隙即可，不需要像传统发动机那样预留曲轴旋转的径向空间，整体安装占用的体积比同功率传统内燃机小30%左右。

结构细节上，活塞环的安装槽采用三道环设计，两道气环保证燃烧室的密封性能，一道油环适配润滑需求，缸套内壁的珩磨纹理方向顺着活塞运动方向加工，和活塞环的配合间隙控制在合理范围内，既保证密封性能又不会增加过多运动阻力。联动杆和活塞的连接采用过盈配合加定位销的固定方式，避免高速往复运动过程中出现连接松动，缸体两端的端盖上设计有缓冲结构，在活塞运动到行程端点时起到限位缓冲作用，避免刚性撞击导致的部件损坏。和传统自由活塞结构相比，这套对置布局的设计能抵消活塞往复运动产生的往复惯性力，整机运行时的振动幅度大幅降低，不需要加装额外的重型减震基座就能稳定运行，更适合对振动控制有要求的移动装备场景。
