重卡底盘欠载防护支撑结构件

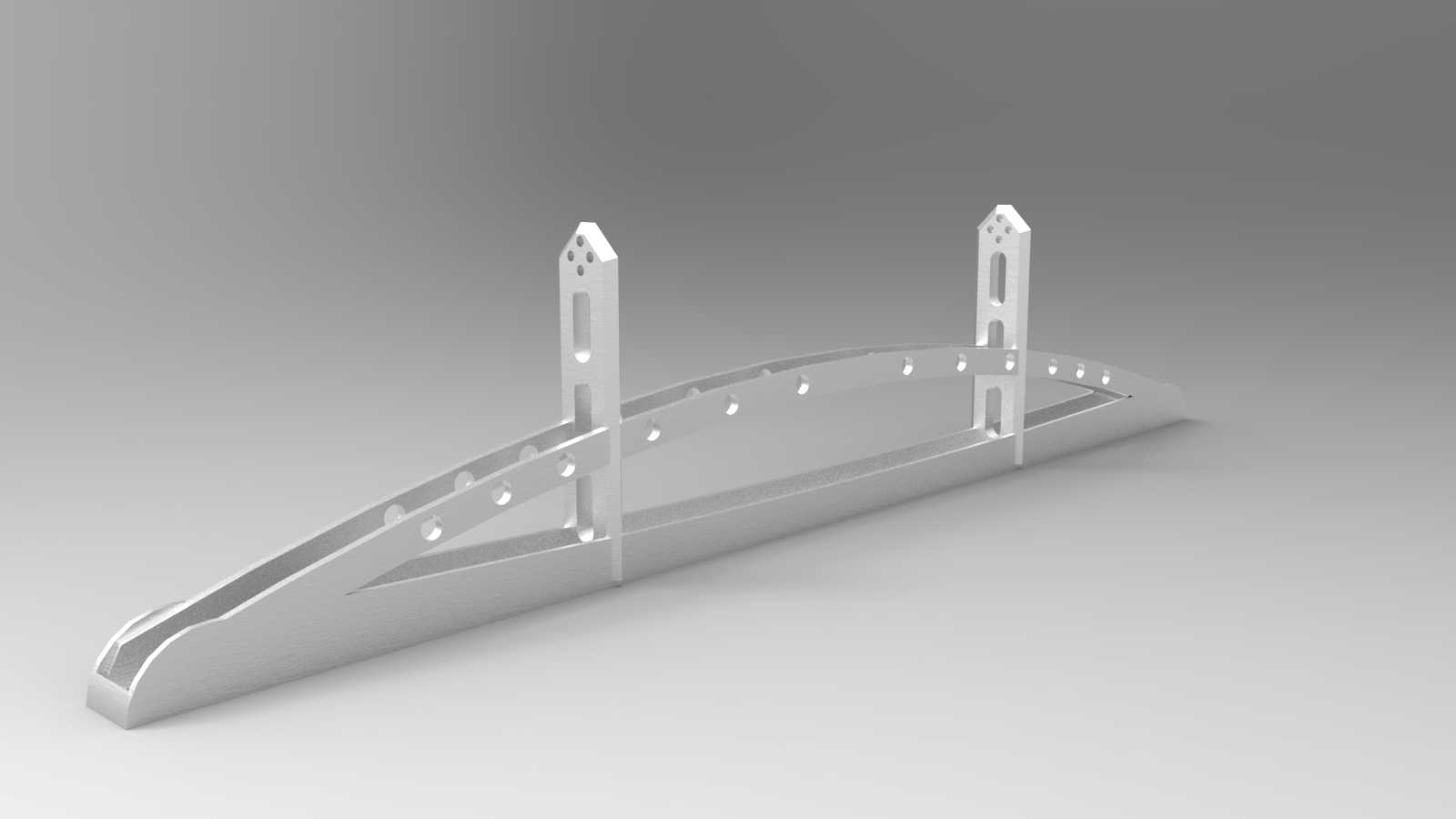

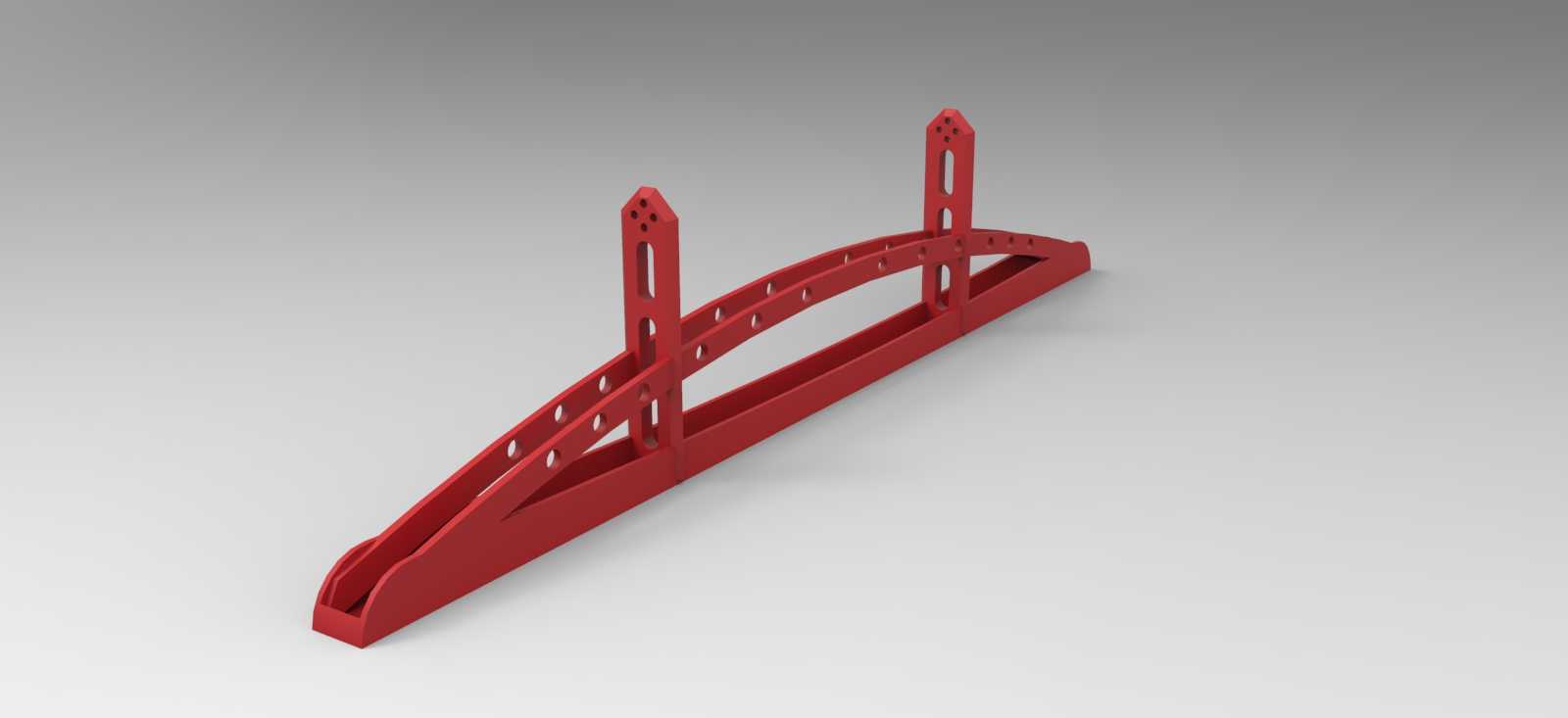

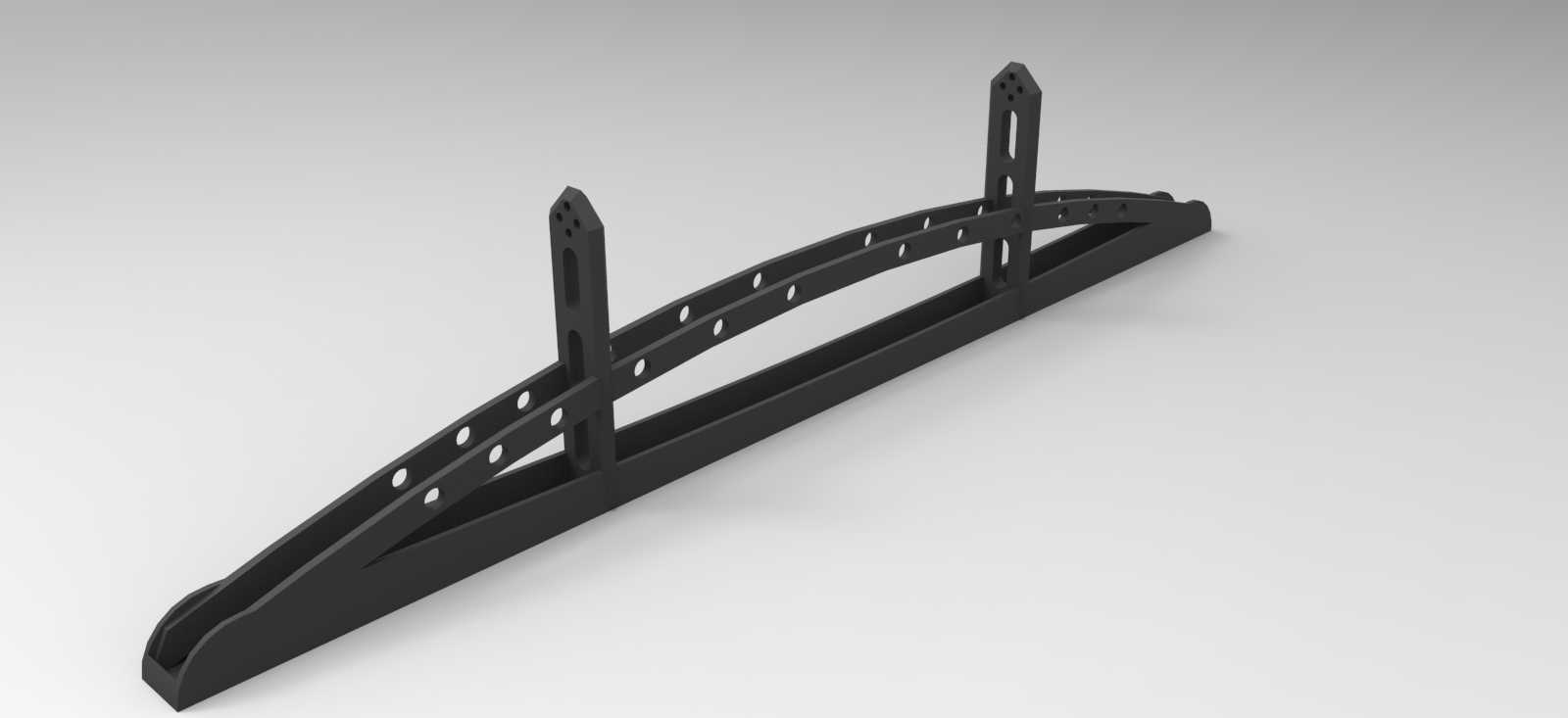

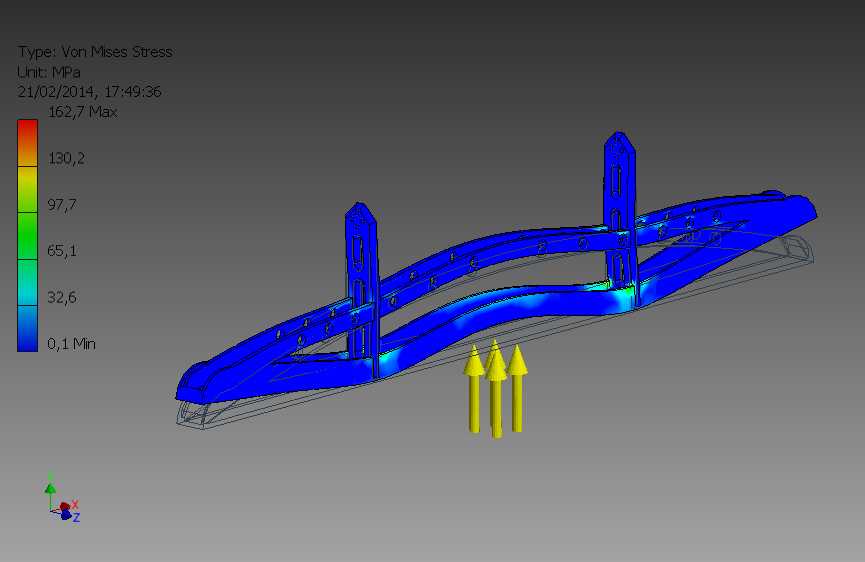

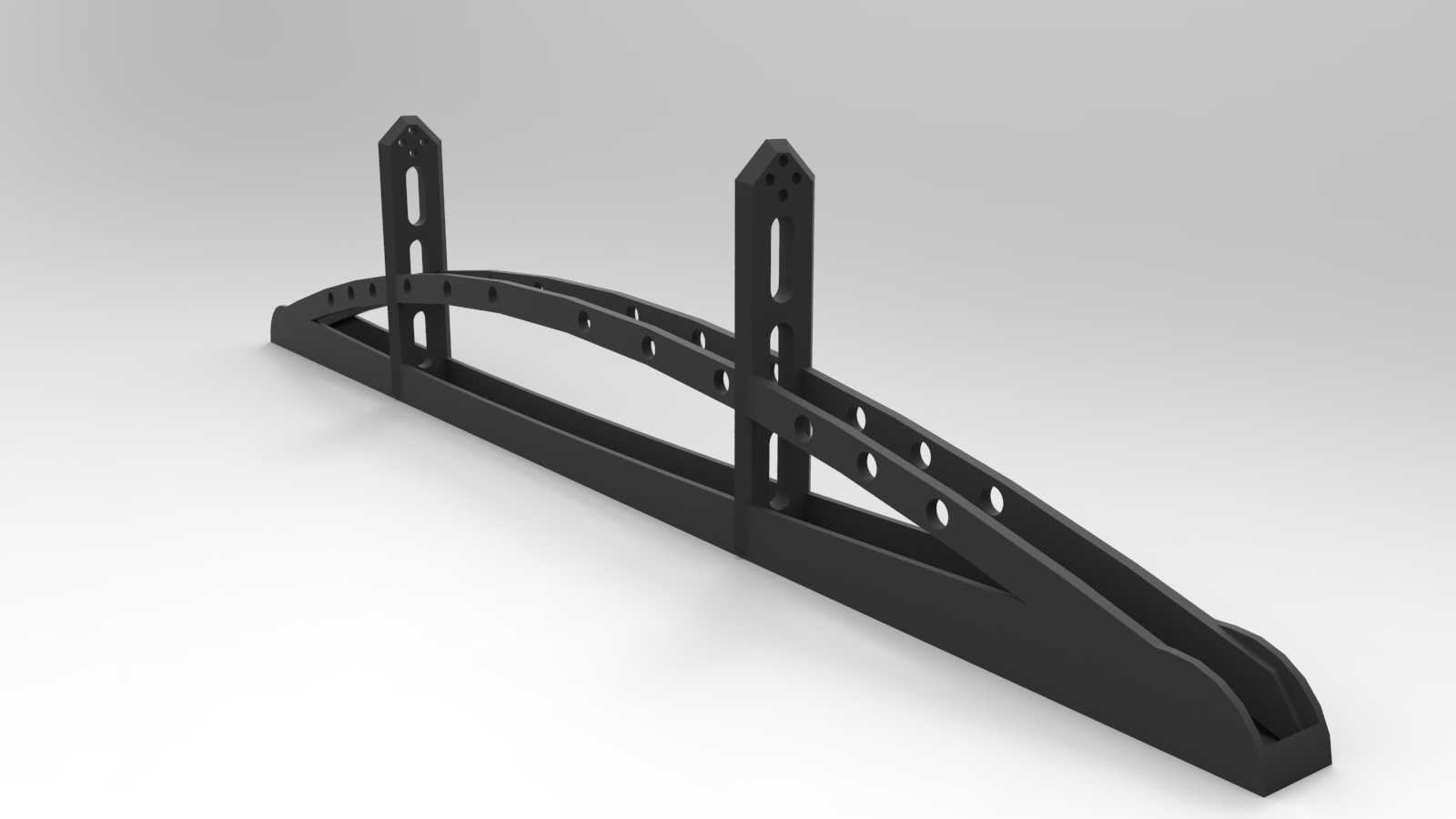

在干线物流重卡的日常运营场景里，底盘区域的防护设计一直是容易被忽略却直接影响整车行驶安全性的细节，尤其是车辆在欠载、空载状态下高速行驶时，底盘下方外露的管线、传动部件很容易被路面飞溅的碎石、凸起的路肩剐蹭，甚至在非铺装路面通行时被地面凸起硬物直接撞击，造成部件损坏引发半路抛锚。这款防护支撑结构件，就是针对重卡底盘侧下方的防护需求开发的专用承载构件。从实际装车的适配逻辑来看，这类构件的安装位置位于底盘纵梁外侧的下方区域，整体采用拱形桁架式的结构设计，主体为一体化成型的铝制构件，表面做了醒目的红色涂装，一方面是在车辆检修时能快速识别构件状态，另一方面也能在行驶过程中对周边车辆、行人起到一定的警示作用。结构设计上没有采用传统的实心板材构型，而是在主支撑梁的侧面开设了多组规则排列的减重孔，两个向上延伸的安装支耳上预留了对应的螺栓固定孔位，安装时直接通过高强度螺栓与底盘纵梁上的预留安装点对接，不需要额外在纵梁上打孔做焊接改造，适配现有主流重卡底盘的安装边界，不会和底盘上布置的气路管线、电路线束、燃油管路产生位置干涉。从功能特性上看，拱形的主体构型能够在受到侧向或者下方的冲击力时，通过结构自身的形变吸收一部分冲击能量，避免冲击力直接传递到底盘纵梁造成纵梁变形，同时桁架式的结构在保证整体结构强度的前提下，尽可能降低了构件自身的重量，不会给整车增加过多的簧下质量，影响车辆的燃油经济性。不同于后期改装的简易防护杠，这款构件的安装支耳位置做了局部加厚处理，支耳和主支撑梁的衔接位置做了圆弧过渡，避免应力集中导致长期使用后出现焊缝开裂或者结构断裂的问题。在实际的工况适配中，考虑到重卡行驶过程中底盘区域会长期暴露在雨水、融雪剂、扬尘的环境里，铝制基材本身的抗腐蚀性能能够减少后期维护的成本，不需要频繁做除锈补漆的作业。从安装边界的尺寸适配来看，构件的整体长度匹配重卡侧防护的常规覆盖范围，两个安装支耳的间距对应底盘纵梁上标准的安装孔距，安装完成后构件的最低点距离地面的高度符合机动车运行安全技术条件里对侧防护装置的高度要求，既不会因为离地过低影响车辆的通过性，在经过坑洼路面、减速带时出现剐蹭，也不会因为离地过高失去防护作用，让路面的飞溅物能够轻易越过构件撞击到底盘核心部件。在结构受力的设计逻辑上，主支撑梁的截面采用了变厚度的设计，靠近安装支耳的位置截面厚度更大，能够承受安装点传递的冲击力，向两端延伸的位置厚度逐步降低，配合减重孔的布局，让整个构件的应力分布更加均匀，在承受额定冲击载荷的时候不会出现局部应力过大导致的结构失效。对于从事商用车底盘改装、零部件设计的工程人员来说，这类结构的设计思路很有参考价值，就是在满足防护功能、安装适配的前提下，通过结构构型的优化平衡强度和重量的关系，同时兼顾后期使用的维护成本，不需要为了追求极致的强度盲目增加材料厚度，反而带来整车重量上升、安装难度增加的问题。实际装车验证的场景里，这类防护构件在车辆空载高速行驶时，能够有效阻挡路面抛洒的碎石、脱落的轮胎胶皮等异物对底盘管线的撞击，在车辆低速靠边停车的时候，也能避免路肩直接剐蹭到轮胎侧壁或者底盘的下部部件，尤其是在一些厂区、矿区等非铺装路面作业的重卡，底盘下方的障碍物更多，这类防护构件的存在能够大幅降低底盘部件受损的概率，减少车辆的停运维修时间。
