质子交换膜燃料电池电堆结构设计

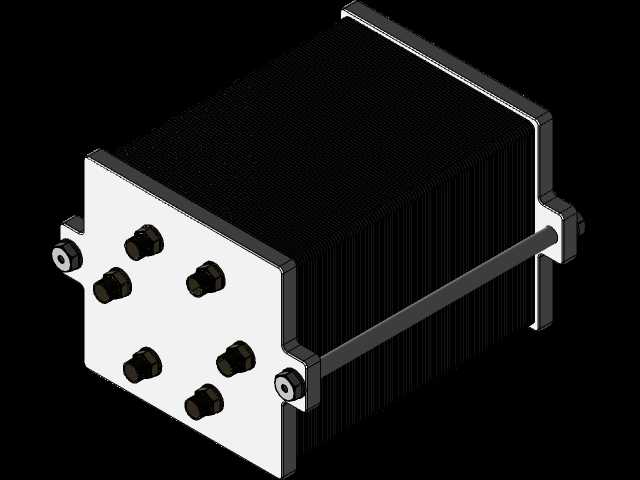

在氢能装备的结构设计环节中，电堆作为燃料电池系统的核心反应单元，其结构合理性直接决定整套发电装置的输出稳定性与服役寿命，本次呈现的电堆结构，围绕固定式分布式发电、商用车辆辅助动力单元的实际使用场景完成细节设计，可适配常压氢气进气、空气自呼吸或低压强制风冷的运行工况，不需要额外配置高压供气辅件就能完成稳定的电化学反应输出。从结构布局来看，该电堆采用端板压紧式堆叠架构，两侧金属端板通过长杆拉紧螺栓配合防松螺母实现整堆的预紧力均匀施加，端板表面的多组接口分别对应氢气进气、尾气排出、冷却介质通路以及正负极电流引出端，接口位置做了凸台加厚处理，避免外接管路反复拆装造成端板螺纹滑牙或密封面变形。整堆的堆叠顺序遵循双极板、膜电极、密封垫片交替层叠的排布逻辑，所有堆叠部件的定位依靠端板内侧的定位销完成，装配过程中不需要额外设计复杂的定位工装，就能保证每一层部件的对齐度控制在0.1mm以内，避免因层间错位造成的反应气泄漏、膜电极压损不均等问题。从安装边界来看，该电堆的整体外形为规整长方体结构，两侧伸出的安装耳座预留了标准通孔，可直接通过螺栓固定在系统安装支架上，安装耳座与电堆主体之间做了加强筋过渡，能够承受车辆运行过程中的持续振动载荷，不会出现安装部位开裂的问题。电堆侧面的拉紧螺栓做了绝缘衬套隔离设计，避免螺栓与双极板接触造成整堆短路，所有外露的金属部件表面都做了绝缘防腐涂层处理，可适应潮湿、弱腐蚀的户外安装环境。在功能设计层面，该结构充分考虑了电堆运行过程中的热管理需求，堆叠层内的冷却流道与反应气流道做了独立分隔设计，冷却介质可通过端板接口均匀分配到每一层冷却腔，将电化学反应产生的热量持续带出，保证整堆工作温度维持在合理区间，避免局部过热造成膜电极衰减加速。密封结构采用线密封配合面设计，密封垫片的压缩量控制在合理范围，既可以保证反应气与冷却介质的无泄漏，又不会因为压缩量过大造成膜电极或双极板的不可逆损伤。端板上的紧固件采用对称排布方式，预紧过程中按照对角线顺序逐步拧紧，可保证整堆各个位置的压紧力偏差控制在5%以内，有效避免局部压力过大造成的双极板流道变形，或是局部压力不足造成的介质窜漏问题。对于结构设计从业者而言，该模型的参考价值在于其平衡了装配工艺性、运行可靠性与结构紧凑性的需求，没有为了追求极致体积压缩牺牲装配维护的便利性，整堆拆解时只需要对称松开拉紧螺栓，就能逐层更换失效的膜电极或密封垫片，不需要将整堆完全报废，可有效降低设备全生命周期的维护成本。在实际选型适配过程中，设计人员可根据目标功率需求调整堆叠的单电池数量，只需要对应更换拉紧螺栓的长度，两端端板、接口结构、安装方式都可以保持通用，能够快速衍生出不同功率等级的电堆产品，缩短同系列产品的开发周期。此外该结构的流道设计兼顾了反应气分配均匀性与压降控制，进气进入端板气腔后可通过导流结构均匀分布到每一节单电池的反应流道中，避免出现单节电池供气不足造成的整堆性能衰减，尾气出口端的汇流结构可将未反应的氢气与生成的水顺利排出，不会在流道内部形成积液造成气堵，保障电堆在变负载工况下的输出稳定性。
