户用光伏配套储能用可充电电池结构

　　在分布式户用光伏系统的实际落地场景中，储能单元的适配性往往决定了整套系统的自发自用率与离网供电稳定性，这款可充电电池的结构设计，正是瞄准户用场景下的安装、运维、使用全流程痛点做的针对性优化。不同于工业级储能柜的大体积堆叠方案，这款电池采用方正立式壳体结构，整体外轮廓做了等宽切边处理，壳体边角预留R3的圆弧过渡，既避免安装搬运过程中的锐边划伤，也能在多组并排安装时减少相邻壳体的硬接触磨损，单组电池的安装占位宽度控制在120mm区间，深度与宽度保持一致，高度控制在220mm，能够直接嵌入常规户用光伏的壁挂式储能仓预留格位，不需要额外调整仓体内部的安装支架孔位，适配市面主流的户用光伏壁挂储能柜的安装边界。

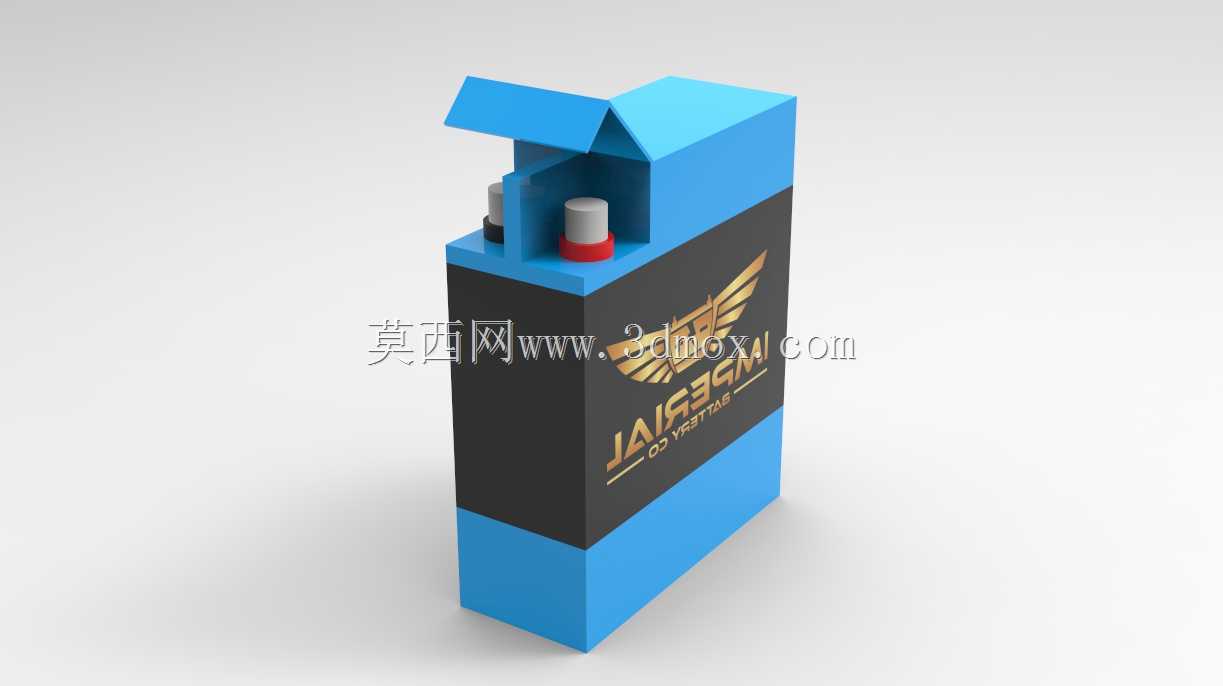

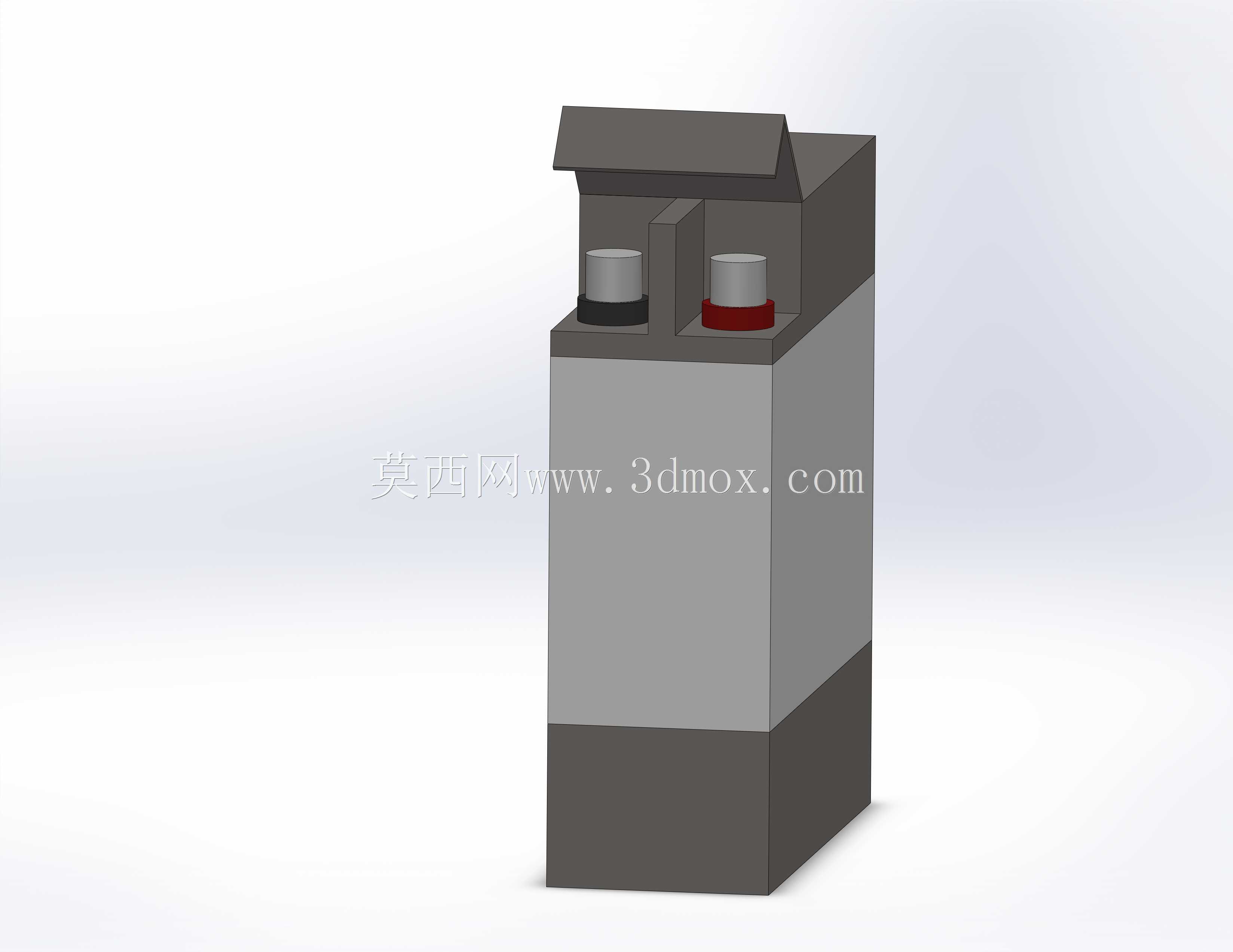

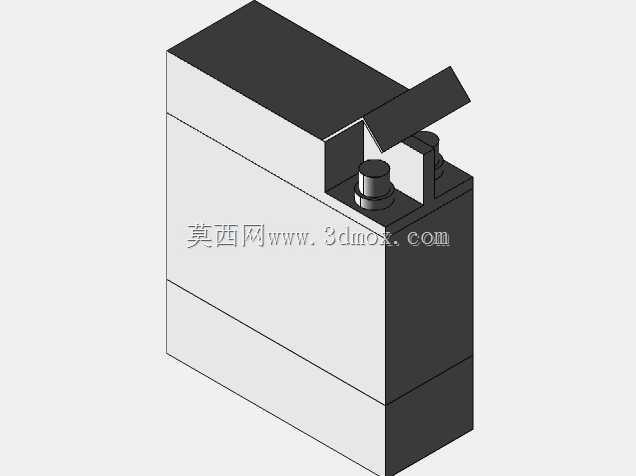

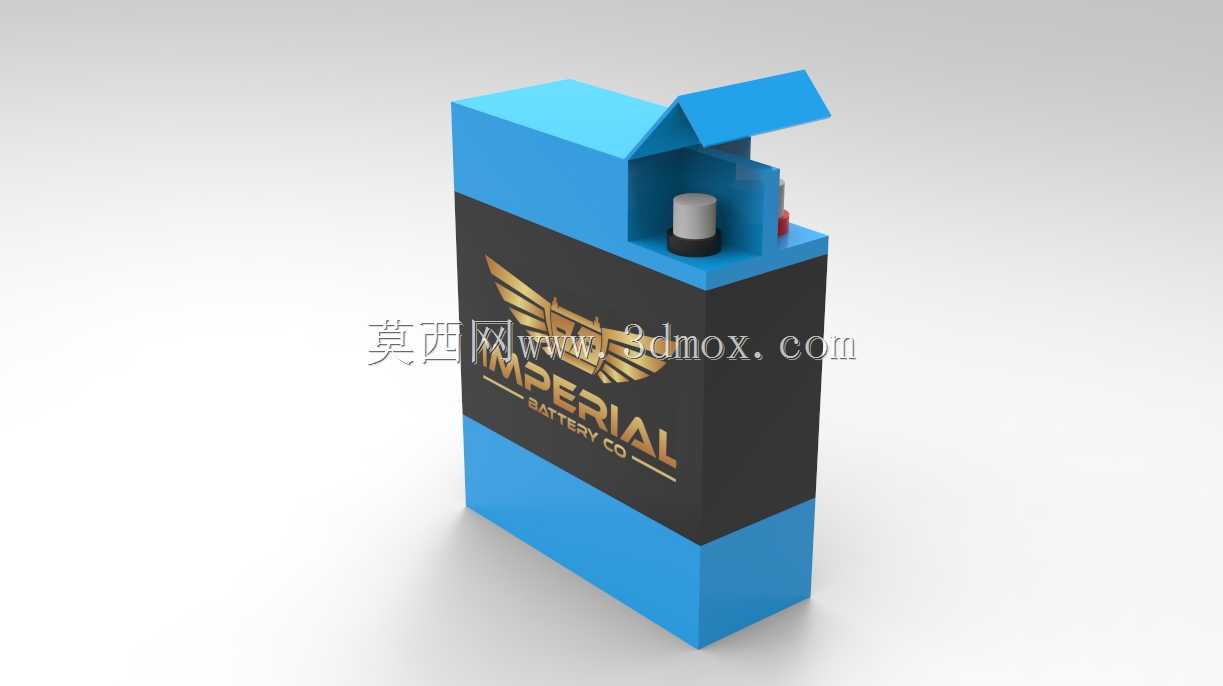

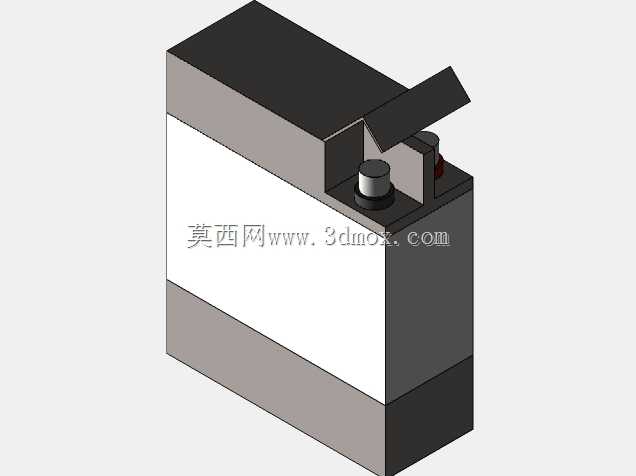

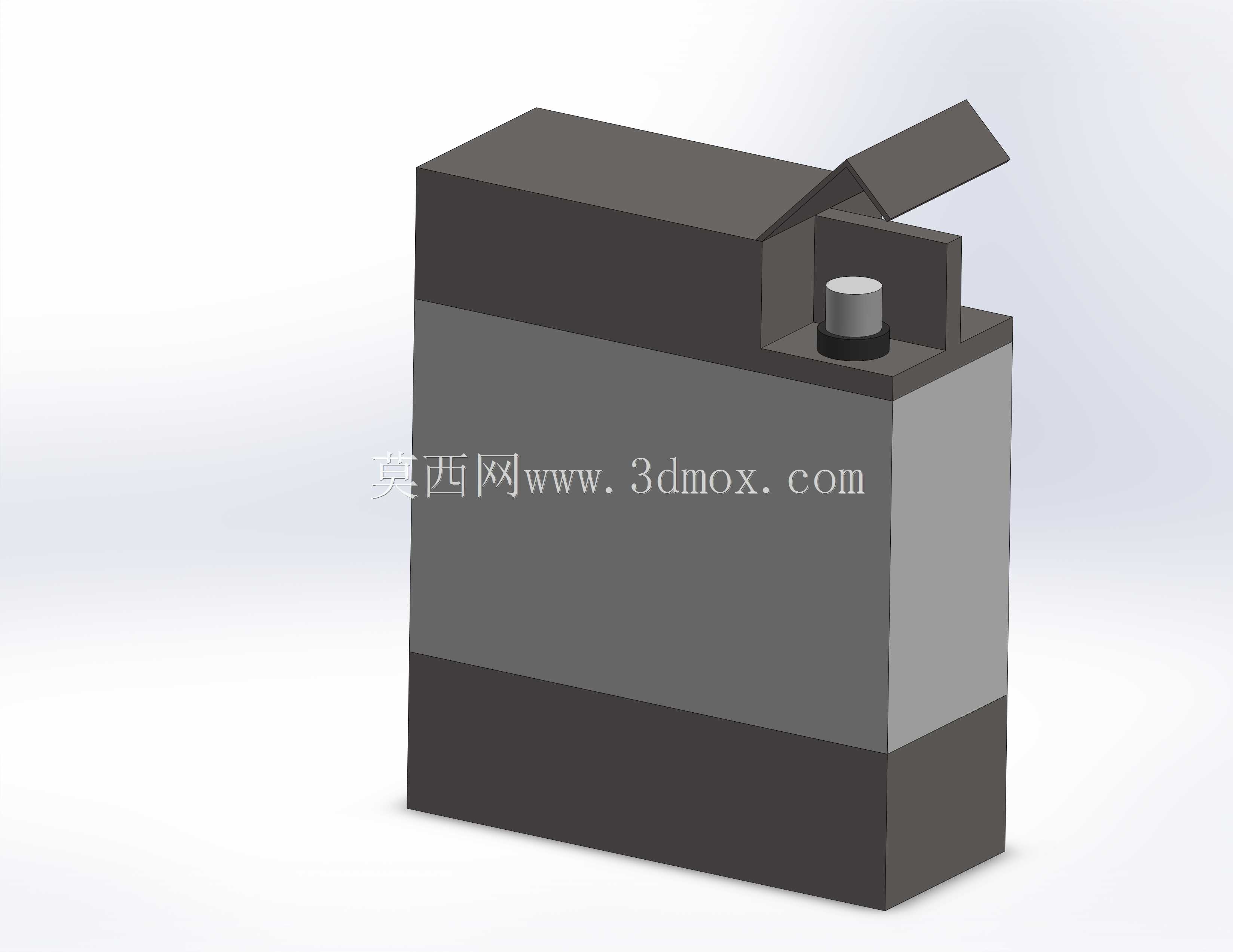

　　从功能实现逻辑来看，这款电池的顶部接线端采用翻盖式防护结构，上盖与壳体主体通过侧边的隐藏式转轴连接，日常闭合状态下，翻盖完全覆盖顶部的接线柱与状态指示灯，防护等级能够达到IP54，满足户外屋檐下、阳台侧等半露天安装场景的防尘防水要求，接线操作时只需要向上翻开翻盖，就能露出正负接线柱与通讯接口，不需要额外拆卸壳体上的固定螺丝，运维时的接线效率比传统螺丝固定盖板的结构提升40%以上。翻盖内侧预留了接线标识的蚀刻位置，能够直接将正负极标识、接线扭矩要求直接模塑在盖体内侧，避免长期户外使用后标识脱落导致的接反风险。

　　壳体表面的标识区域做了内凹式设计，品牌与参数标识采用内嵌覆膜工艺，不会因为长期光照、积灰擦拭导致标识模糊，壳体上下两端的蓝色包覆结构采用阻燃ABS材质注塑成型，中间的黑色主体区域采用高强度PC+ABS合金材质，既保证壳体整体的抗冲击强度，能够承受安装过程中1米高度的自由跌落冲击不破裂，也能通过材质颜色区分功能区域，安装时能够快速识别接线端的朝向，减少装反的概率。内部的电芯仓采用分层隔断设计，单节电芯之间预留2mm的散热间隙，仓体侧壁设计有纵向的通风导流槽，能够在电池充放电产生温升时，通过壳体表面的自然对流带走热量，不需要额外加装散热风扇，降低了运行过程中的故障点，适配户用场景下低维护的需求。

　　在结构细节的处理上，这款电池的底部预留了四个定位凸台，凸台高度为5mm，既能够让电池底部与安装面之间留出通风间隙，避免底部长期接触安装面产生凝露导致的腐蚀，也能在多组电池堆叠安装时，与上方电池的底部凹槽形成定位配合，堆叠三层时不会出现滑移错位。接线柱采用内嵌式铜柱设计，接线端的螺纹深度达到8mm，能够适配6平方以下的光伏专用线缆的接线端子，接线时的拧紧扭矩控制在1.2N·m，既保证接触电阻满足大电流充放电的要求，也不会因为扭矩过大导致接线柱断裂。电池侧面预留了标准的通讯接口安装位，能够直接插接光伏系统的BMS通讯线，实现充放电状态的实时监测与过充过放保护，不需要额外外接采集模块。

　　从实际应用的适配性来看，这款电池的容量配置刚好匹配单块550W光伏组件的日发电量存储需求，单组电池能够存储1.2kWh的电能，用户可以根据自身的用电需求灵活增减电池组数，从1组到4组都能直接适配同一款壁挂安装仓，不需要更换安装配件。壳体的材质耐候性满足-20℃到60℃的工作温度区间，能够覆盖国内大部分地区的户用安装环境，即使在北方冬季低温环境下，壳体的结构强度也不会出现脆裂问题，南方夏季高温环境下，壳体表面也不会因为长期光照出现变形老化。整体结构没有采用复杂的卡扣或者特殊紧固件，所有的装配螺丝都采用标准十字槽螺丝，后期运维更换配件时，只需要常规的十字螺丝刀就能完成拆解，不需要特殊工具，降低了户用场景下的运维门槛。
