高容量21700规格锂离子充电电芯结构

　　这款圆柱型锂离子充电电芯，是面向电动两轮车、低速电动汽车动力储能场景开发的大容量储能单元，在动力模组设计中，这类电芯是构成电池包的最小储能单元，需要兼顾单体能量密度、模组装配兼容性与大电流放电的结构可靠性。从结构设计逻辑来看，电芯采用标准21700尺寸规格，直径21mm、长度70mm，这个尺寸边界是经过多轮模组空间优化确定的，相比传统18650电芯，在相同模组安装空间内可以提升约35%的单体容量，同时不会因为直径过大导致电芯内部散热路径过长，适配动力场景下持续放电的散热需求。电芯外壳采用镀镍钢壳拉伸成型，壳壁厚度控制在0.3mm，既保证了卷绕电芯封装的结构强度，在模组堆叠时可以承受相邻电芯的挤压应力，

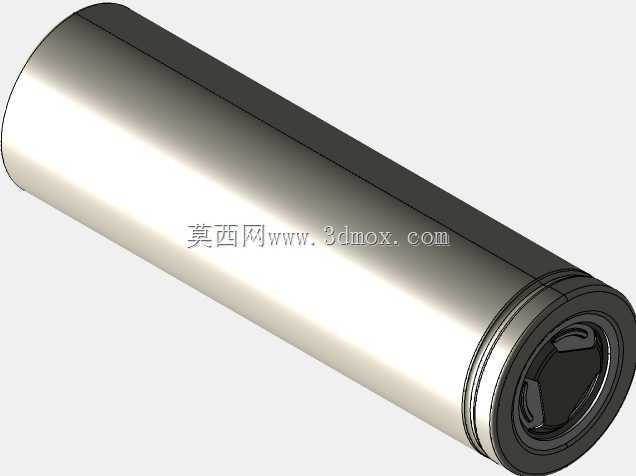

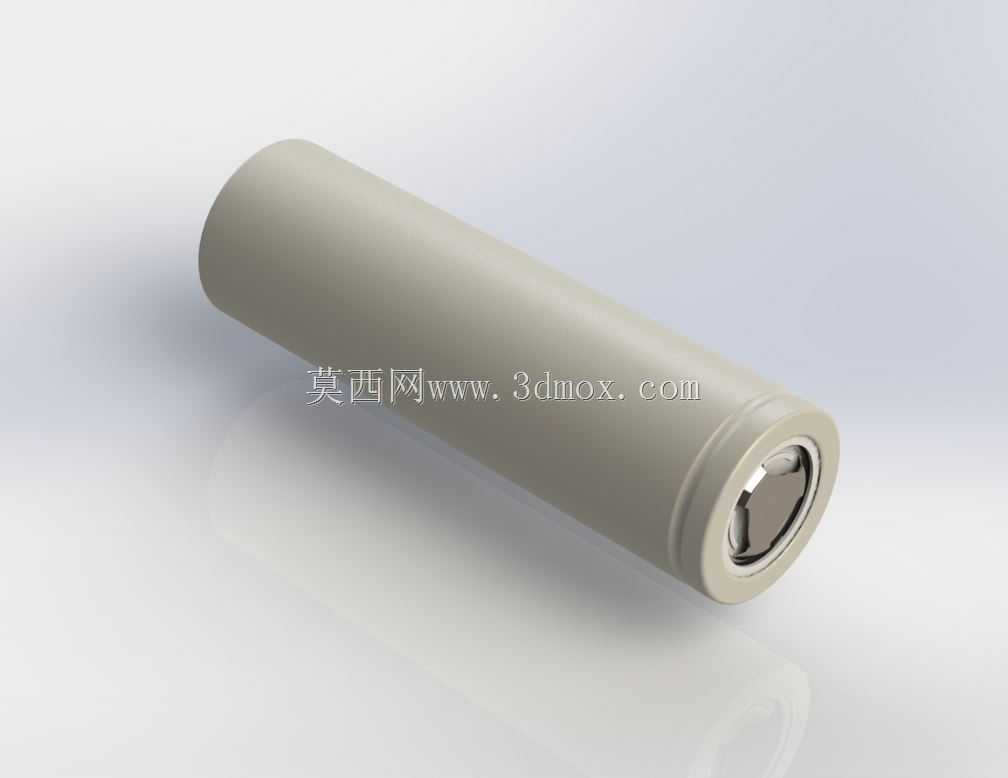

　　又尽可能压缩了非储能部分的结构占比，提升整体能量密度。正极盖帽位置集成了泄压防爆结构，当电芯内部因为异常工况出现压力升高时，泄压阀会定向开启释放内部压力，避免出现壳体爆裂的风险，这部分结构的尺寸公差控制在0.05mm以内，保证和壳体卷边封装的密封性。在实际设备选型应用中，这类电芯需要搭配独立的过流保护电路使用，因为电芯本身没有内置过流保护元件，持续放电电流可以超过15A，在动力模组设计时，必须在回路中配置匹配规格的保险丝或者断路器，限制单支路的最大电流，避免过流导致电芯内部过热引发安全风险。在三维建模过程中，需要重点关注电芯外圆的圆柱度公差，以及正负极两端的同轴度，这两个参数直接影响后续电池包支架的装配精度，

　　如果电芯外圆尺寸偏差超过0.1mm，在自动化产线进行电芯入支架工序时就会出现卡滞，影响模组装配效率。同时建模时需要还原正极盖帽的凸起高度、负极壳体的凹陷深度，这些细节尺寸决定了电芯之间镍带焊接的间隙，直接影响汇流排的焊接可靠性。这类大容量圆柱电芯除了应用在交通动力场景，也可以适配家用储能电源、户外便携储能设备的电池组搭建，在进行结构适配时，需要预留电芯之间的散热间隙，通常相邻电芯之间保留1-2mm的通风空间，配合支架上的导流槽设计，带走大电流充放电过程中产生的热量。建模时还需要考虑电芯表面绝缘层的厚度，通常PVC热缩膜的厚度在0.1mm左右，在进行模组干涉检查时，需要把这层厚度计入安装尺寸，避免出现装配后绝缘层被支架刮破的风险。
