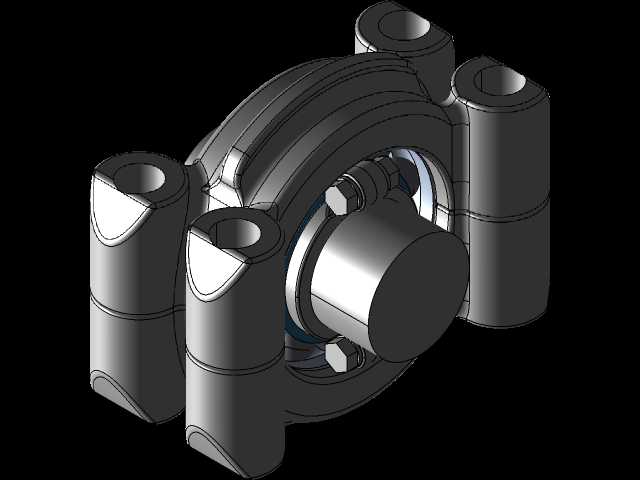

四安装柱剖分式带轴滚动轴承座结构

项目分类:机械图纸 发布时间:2021-10-29 ID:346984
  • 四安装柱剖分式带轴滚动轴承座结构

做传动结构设计的工程师大多清楚,轴系的支撑稳定性直接决定整套传动机构的运行寿命与振动控制水平,这款剖分式带安装柱的轴承座,就是针对中载、需要频繁拆装维护的传动场景设计的支撑部件。从实际应用场景来看,这类结构常出现在轻工输送线、小型农机传动组、非标自动化设备的动力传输段,尤其是那些后期维护时不便于从轴端整套拆装轴承的工位——比如长轴中间段的支撑点,或者轴两端已经装配了联轴器、链轮等零件无法整体抽出的场合,剖分式的座体结构不需要拆解轴上其他零件,就能直接完成轴承的更换与座体的检修,大幅降低现场维护的工作量。

从功能特性上看,这款轴承座采用上下对合的剖分结构,座体合模面精准贴合,能够为内嵌的深沟球轴承提供完整的径向约束,四个带通孔的安装柱分布在座体四周,每个安装柱的端面都做了贴合平面加工,安装时通过螺栓穿过柱体通孔将座体固定在设备安装基板上,四个安装点的布局能够均匀承受轴系运行时产生的径向载荷,同时抵消部分轴系窜动带来的轴向附加力,相比两孔安装的轴承座,四立柱结构的抗倾覆能力更强,在存在小幅振动的运行工况下,连接螺栓不容易出现松动移位的问题。座体内部预留了轴承的定位台阶,能够限制轴承外圈的轴向窜动,同时座体与轴承外圈的配合公差选用过渡配合区间,既保证轴承外圈不会在座体内随轴转动,又能在拆装时通过剖分面的分离顺利取出轴承,不会出现过盈量过大导致拆卸困难的问题。

从设计思路层面拆解,这款结构首先考虑的是现场维护的便捷性,摒弃了整体式轴承座必须从轴端套装的安装限制,剖分面的连接位置做了定位止口设计,上下座体合装时能够自动对齐同轴度,不需要反复调整座孔的圆度误差,保证装配后轴承的内孔与轴的同轴度符合传动要求。四个安装柱的高度做了统一设计,柱体内部的通孔直径适配常用的内六角圆柱头螺栓,柱体根部做了圆弧过渡处理,避免应力集中导致柱体在受载时出现断裂问题——很多新手设计这类安装柱时容易忽略根部圆角,在长期交变载荷作用下,柱体与座体主体连接的位置很容易萌生疲劳裂纹,最终导致安装失效。座体的外形轮廓做了等壁厚设计,在保证整体刚度的前提下尽可能减少冗余材料,既控制了零件的整体重量,也降低了铸造或者机加工的材料成本,座体外部的加强筋顺着载荷传递方向布置,从安装柱根部一直延伸到座孔的外圈位置,能够将轴系传递到座孔的载荷顺畅传导到四个安装点,避免座体局部出现应力集中的薄弱区域。

关于安装边界与尺寸适配,这款轴承座的座孔尺寸适配常规系列的深沟球轴承,安装时需要注意四个安装柱的端面与设备安装面的贴合度,安装面的平面度需要控制在合理范围内,避免强行锁紧螺栓导致座体出现变形,夹死轴承外圈造成轴承转动卡滞。安装柱的中心距尺寸是安装定位的核心参数,设计安装基板的螺栓孔时需要预留小幅的位置调整间隙,方便装配时调整座体的位置,保证轴穿过轴承内孔时不存在别劲的问题。座体的整体高度决定了轴系的中心高,在整套设备的轴系布局设计时,需要将这个中心高尺寸与两端其他支撑点的中心高统一,避免轴出现弯曲挠度,额外增加轴承的附加载荷。另外,这类剖分式轴承座在合装时,上下座体的连接螺栓需要按照对角顺序逐步锁紧,不能一次性将单个螺栓锁到额定扭矩,防止上下座体出现偏斜,导致座孔失圆,影响轴承的正常运转。在实际选型应用时,还需要根据轴系的实际径向载荷大小校核安装柱的强度与座体的刚度,确认其承载能力匹配工况需求,对于存在冲击载荷的应用场景,可以适当增加安装螺栓的规格,或者在安装面增加防松垫圈,提升连接的可靠性。
