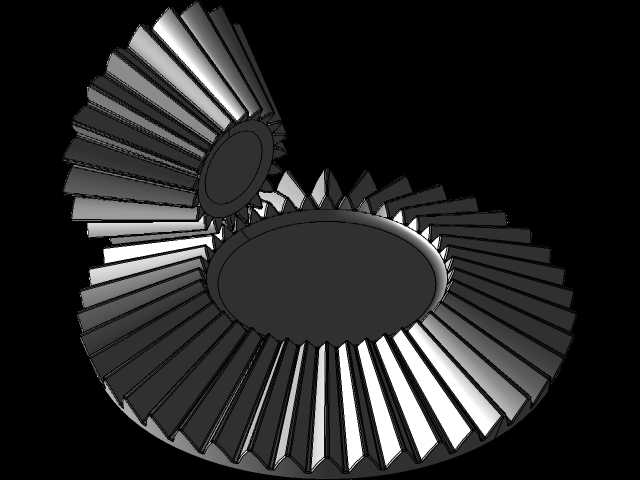

这套锥齿轮副采用90度轴交角的正交啮合布局,是相交轴动力传递场景中应用极广的基础传动构件,在各类需要改变动力传输方向的机械结构中都能见到这类结构的身影,从小型轻工设备的进给机构,到重型工程机械的动力分路单元,再到机床主轴的转向传动结构,这类正交锥齿轮都承担着核心的扭矩传递与运动换向作用。
从实际使用场景来看,这类锥齿轮副最常出现在动力输入轴与输出轴呈垂直布置的设备部位,比如立式加工中心的主轴进给转向单元、农用机械的后桥动力分配结构、输送线的90度转角传动模块,还有部分小型减速机的输入端换向结构,都依赖这类锥齿轮实现平稳的动力换向,相比蜗轮蜗杆结构,正交锥齿轮的传动效率更高,反向传动的自锁限制更小,适合需要双向动力传递的工况,而相比交错轴斜齿轮,锥齿轮的啮合接触面积更大,能承受的瞬时冲击载荷更高,在有频繁启停、负载波动的工况下可靠性更突出。
在功能特性上,这套锥齿轮副采用渐开线齿形设计,啮合过程中轮齿是逐步进入接触再逐步退出啮合,不会出现整齿突然撞击的情况,传动过程的噪音控制与平稳性都有较好的表现,齿向的修形处理可以补偿安装过程中微小的角度偏差,避免轮齿边缘出现应力集中导致的早期磨损,两个配对齿轮的齿顶间隙经过合理匹配,既保证啮合过程中不会出现卡滞,也能控制传动过程的回差在合理范围内,满足多数常规传动场景的精度要求。大端与小端的齿厚按照锥齿轮的传动特性做了渐变处理,从齿的大端到小端齿厚逐步减小,匹配不同啮合位置的线速度差异,让整个齿面的磨损尽量均匀,延长构件的实际使用寿命。
设计过程中首先确定的是轴交角90度的核心参数,以此为基础匹配两个齿轮的分度圆锥角,保证两个齿轮的节锥母线能够完全重合,顶点交汇于同一点,这是正交锥齿轮能够平稳啮合的核心基础,如果节锥顶点出现偏移,啮合过程中就会出现齿面接触偏载,轻则导致传动噪音增大、磨损加快,重则出现轮齿断裂的失效情况。齿宽的选取参考了常规传动的经验值,没有采用过宽的齿宽设计,避免小端齿厚过薄导致的强度不足,同时也控制了加工过程中的难度,齿宽过大的锥齿轮在加工时小端的刀具让刀空间不足,很容易出现齿形加工误差,反而影响啮合精度。
安装边界方面,这套锥齿轮副的安装需要保证两个轴的支撑座有足够的刚性,避免负载下轴系变形导致啮合位置偏移,两个齿轮的轴向定位需要预留合理的调整间隙,方便装配时调整齿面接触斑点的位置,理想的接触斑点应该位于齿面中部偏靠近小端的位置,这样在承受额定负载时,接触斑点会向齿面大端偏移,刚好覆盖大部分有效齿面,不会出现边缘接触的情况。安装时两个轴的垂直度公差需要控制在合理范围内,轴系的径向跳动与端面跳动也要符合传动精度要求,否则会导致啮合过程中出现周期性的冲击,加速轴承与轮齿的磨损。齿轮的轮毂部分设计了标准的轴孔与键槽结构,能够与常规的传动轴直接配合,不需要额外做定制化的转接结构,装配时只需要按照定位台阶调整好轴向位置,锁紧固定件即可完成初步安装,再通过垫片微调轴向位置就能达到理想的啮合状态。
在实际选型适配时,需要根据传递的额定扭矩、输入转速、工况的冲击系数来确认齿轮的模数与齿面硬度,常规工况下采用调质处理的45钢材质即可满足使用要求,如果是高负载、高转速的场景,可以采用渗碳淬火的合金钢材质,进一步提升齿面的耐磨性与接触疲劳强度,装配时的润滑方式也需要根据转速来选择,中低速工况可以采用脂润滑,高速工况则需要采用油浴或者喷油润滑,保证啮合齿面有足够的油膜,避免干摩擦导致的齿面拉伤。
