椭圆排布多啮合行星齿轮传动结构

项目分类:机械图纸 发布时间:2021-10-29 ID:347084
  • 椭圆排布多啮合行星齿轮传动结构
  • 椭圆排布多啮合行星齿轮传动结构
  • 椭圆排布多啮合行星齿轮传动结构

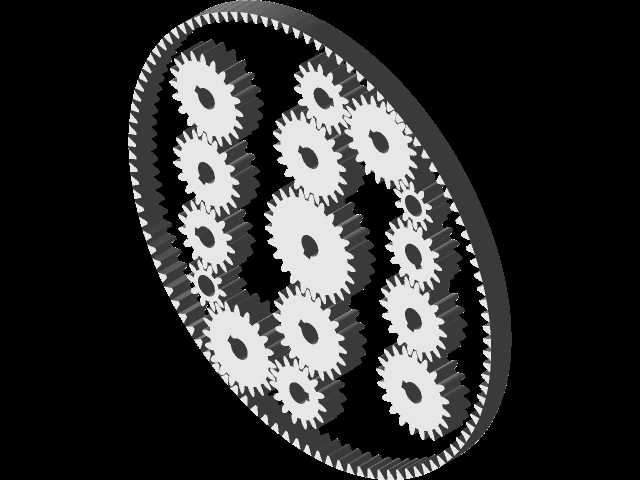

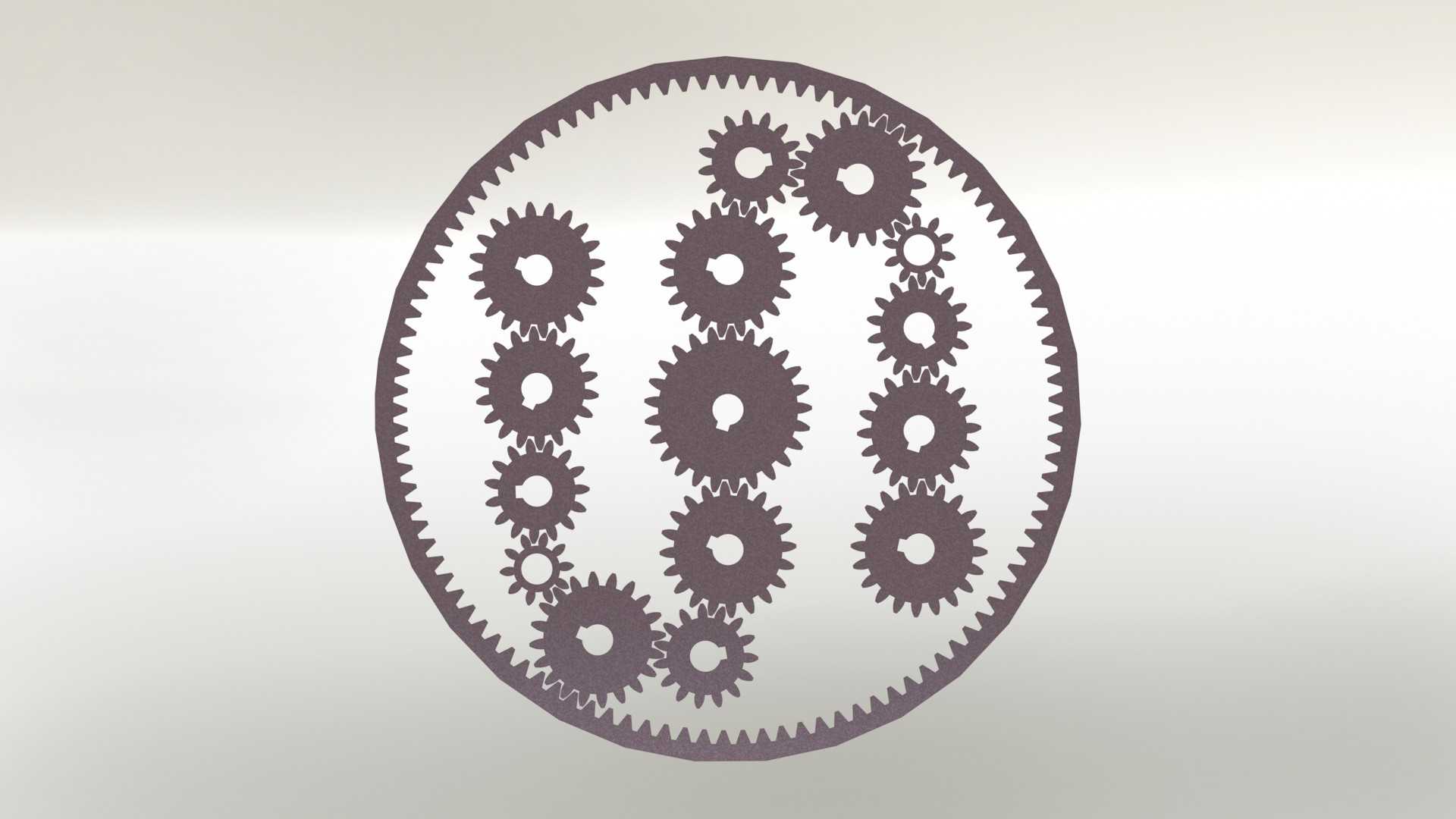

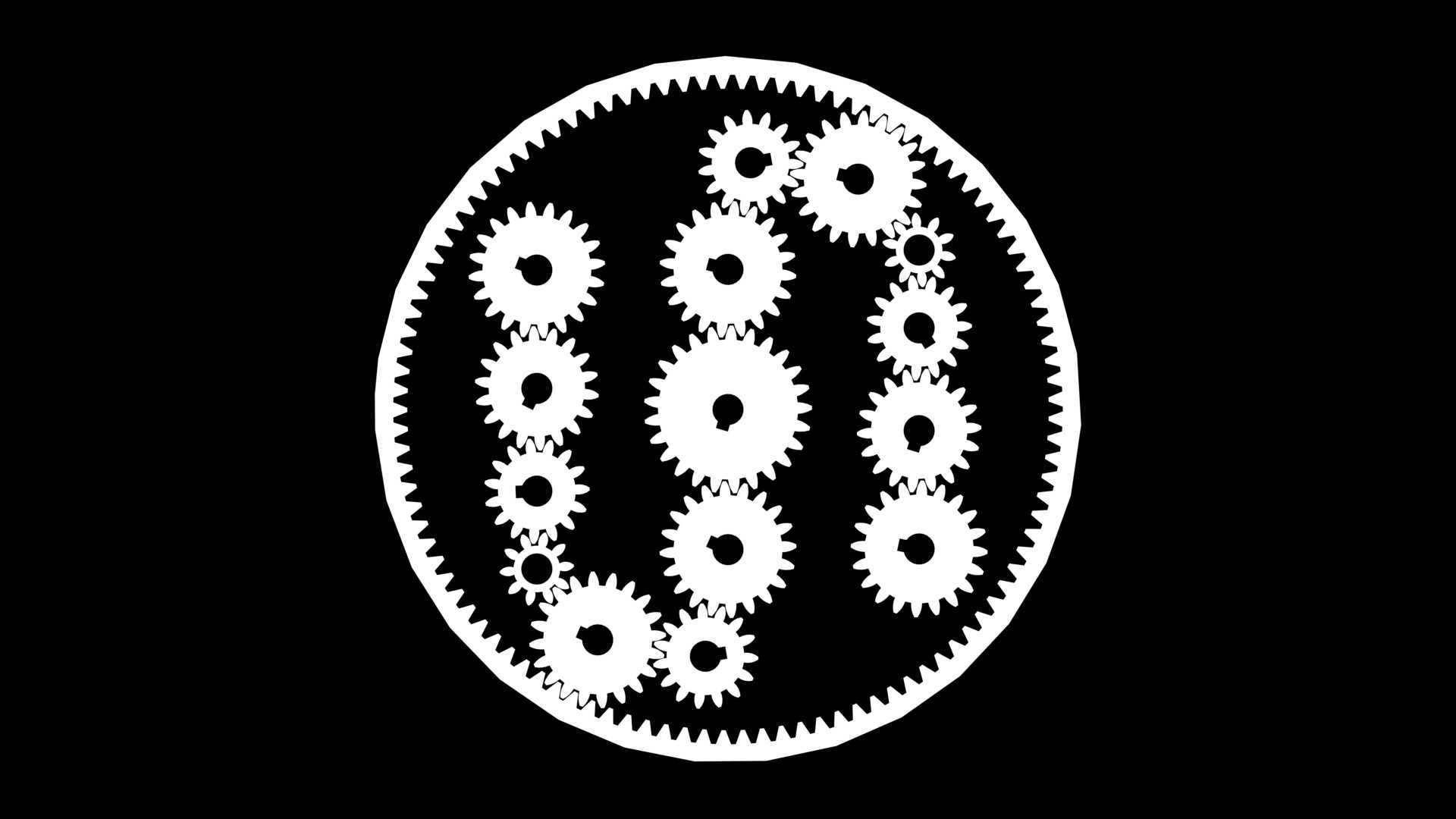

这套行星轮系结构采用非圆内齿圈的椭圆轮廓设计,打破常规圆形行星轮系的同心排布逻辑,将多组行星齿轮沿椭圆内齿圈的齿形轨迹做差异化排布,适配需要非匀速传动、变传动比输出的特殊工况场景。在轻工包装设备的间歇送进机构、纺织机械的变转速导纱机构、特种输送线的非匀速节拍驱动单元中,这类非圆行星轮系能够替代传统的凸轮连杆组合机构,在更小的安装空间内实现平滑的变传动比动力传递,减少多构件组合带来的累计间隙与传动冲击。从功能特性上看,该轮系通过不同齿数行星轮的错位啮合,在椭圆内齿圈的约束下,输入轴带动中心轮转动时,各行星轮既绕自身轴自转,又沿内齿圈的椭圆轨迹做公转运动,输出端可根据行星架的连接点位,获取周期性变化的转速输出,满足特定工序中对动作速度非线性变化的需求,相比普通定传动比齿轮组,无需额外加装调速模块即可实现预设的转速波动规律,大幅简化配套设备的传动链结构。设计过程中,首先需要根据目标工况的转速变化曲线,反推椭圆内齿圈的节曲线参数,确定椭圆的长轴、短轴尺寸,再根据传动比范围匹配各行星轮的齿数、模数,确保每一个行星轮在公转轨迹的任意位置,都能同时与中心轮、内齿圈保持正确的啮合侧隙,避免出现卡齿、根切或者传动空程的问题。排布行星轮位置时,需要平衡各轮齿的受力分布,避免椭圆长轴、短轴位置的轮齿受载差距过大,导致局部齿面磨损过快,同时要校核各行星轮之间的安装间隙,防止相邻行星轮在转动过程中发生齿顶碰撞。从安装边界来看,整套轮系的最大外轮廓为椭圆内齿圈的外形尺寸,安装时需要保证输入轴、输出轴的支撑轴承座与内齿圈的定位基准保持同轴度公差在IT7级以内,行星轮的销轴安装需要保证平行度要求,避免轮齿偏载导致的传动噪声增大、寿命缩短。轮系的输入端可直接连接伺服电机或者普通驱动电机,输出端可根据需求连接行星架或者特定的行星轮轴,适配不同的动力输出位置。在实际装配过程中,需要先将各行星轮通过销轴预装在行星架上,调整好各轮的啮合侧隙后,再整体装入内齿圈与中心轮之间,通过塞尺检测各啮合点的侧隙均匀性,确保整圈转动过程中无卡滞点。这类非圆行星轮系相比传统的非圆齿轮单对传动,能够通过多行星轮的分流作用,将输入扭矩分散到多组啮合齿面上,提升整体的承载能力,适合在中等载荷、需要变传动比的设备场景中使用,比如小型自动化设备的周期变距送料机构、游乐设施的变速驱动单元、特种阀门的慢关快开驱动结构中,都能通过这类轮系的特性实现复杂的运动规律,减少设备的构件数量,提升整体运行的可靠性。建模过程中需要注意齿形的精确生成,尤其是椭圆内齿圈的齿形是沿节曲线法向分布的,不能直接套用圆形内齿圈的齿形参数,需要通过齿廓法线法逐点生成齿形曲线,确保每一个轮齿的齿厚、齿高都能满足啮合要求,避免3D打印或者机加工后出现啮合干涉的问题。
