0.66英寸OLED显示模块结构设计

在嵌入式终端、小型便携检测设备、可穿戴工业采集终端这类对安装空间有严苛限制的场景里，小尺寸OLED显示模块是人机交互环节的核心载体，这款0.66英寸的OLED显示模块，就是针对这类紧凑空间的显示需求完成的结构设计。从实际选型适配的角度来说，这类小尺寸显示模块常被用在手持点检仪、小型传感器数显端、穿戴式作业终端、迷你工控面板上，这类设备的内部堆叠空间往往以毫米为单位做规划，留给显示模块的安装位不仅要容纳屏体本身，还要预留FPC弯折、连接器插拔的操作空间，同时不能遮挡设备外壳的视窗开口，这也是这款模块结构设计时优先考量的核心边界。

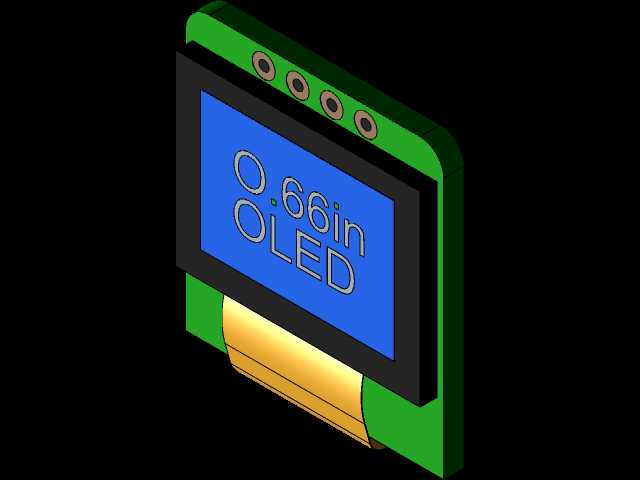

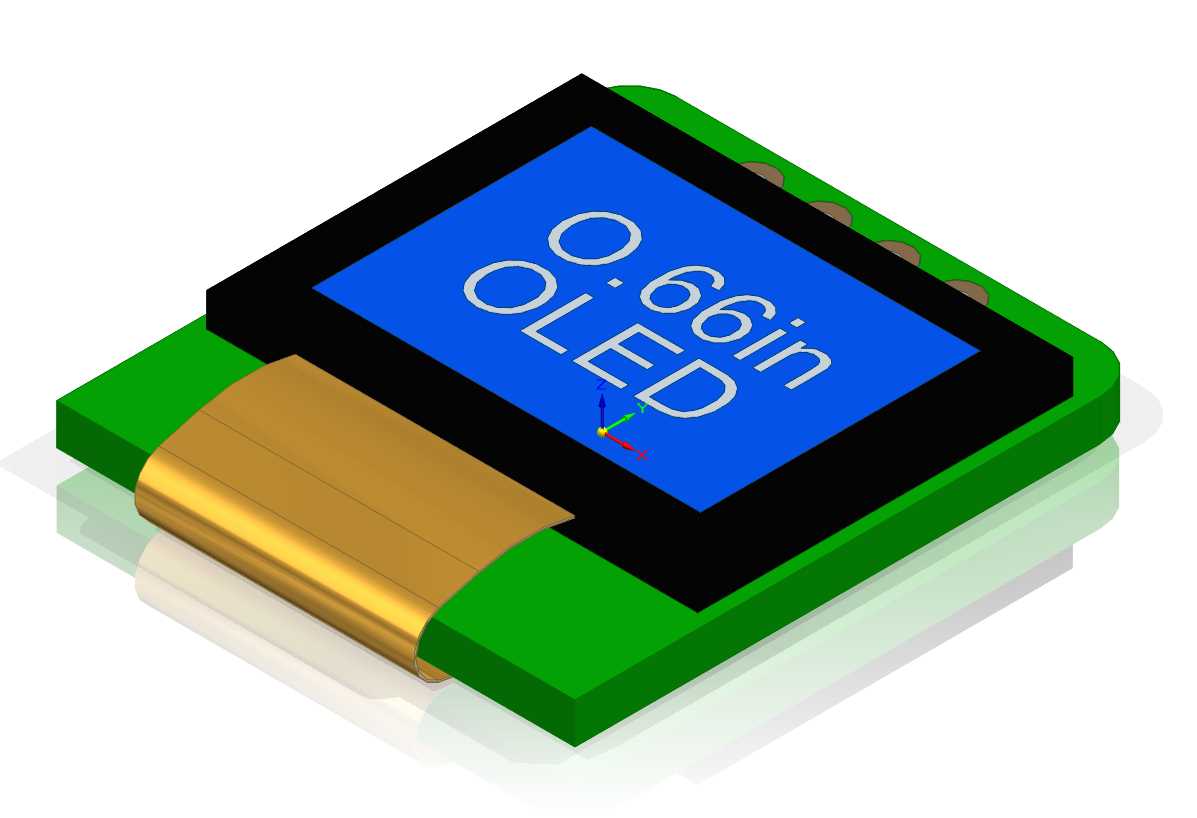

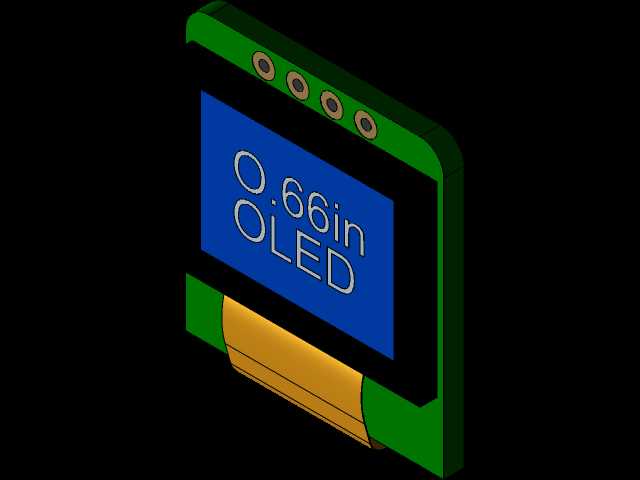

从功能特性来看，这款OLED模块采用自发光显示原理，不需要额外的背光层结构，相比同尺寸的TFT液晶屏，整体厚度可以压缩30%左右，在低功耗场景下的显示对比度也更有优势，强光下的可视性能够满足工业现场的作业查看需求。模块的结构组成分为几个核心部分：最上层是覆盖显示区域的保护黑框，采用哑光黑色塑材做包边处理，一方面可以遮挡屏体边缘的非显示走线区域，避免视窗出现漏光、边缘杂色的问题，另一方面黑框的台阶结构可以直接和设备外壳的视窗止口配合，安装时不需要额外加贴泡棉遮光，减少装配工序。屏体下方的绿色基材部分是模块的PCB承载板，板载了OLED驱动芯片和必要的外围阻容元件，板边做了圆角处理，避免装配时剐蹭设备内部的其他线束或者元器件，板端延伸出的FPC排线采用镀金接触端，保证反复插拔或者长期固定后的连接可靠性，排线的弯折区域做了耐弯折处理，能够满足设备组装时180度弯折贴装到主板背面的堆叠需求。模块前端的金色补强板结构，是为了提升FPC连接位置的结构强度，避免组装过程中排线根部反复受力出现断线问题，同时补强板的厚度和PCB板保持一致，在部分采用板对板连接的设备里，可以直接作为定位支撑面，和主板的连接器座形成稳定的配合间隙。

做结构设计的时候，首先要明确的是安装边界的尺寸约束：这款模块的整体外形是方正的矩形结构，四个边角做了小尺寸倒角，避免和设备外壳的内筋出现干涉，屏体的显示区域居中布置，黑框的外边缘尺寸比显示区域单边宽出1.2mm，刚好匹配常规设备外壳视窗的密封胶条粘贴宽度，不需要额外调整视窗的密封结构。PCB板的厚度控制在1.0mm，加上屏体和黑框的总厚度不超过2.8mm，对于内部空间紧张的迷你设备来说，这个厚度可以直接贴装在外壳内壁的定位柱上，不需要额外预留避让沉台。安装定位方面，PCB板上预留了两个直径1.1mm的定位孔，孔位距离板边的距离统一为1.5mm，适配M1规格的自攻螺丝或者热熔铜柱固定，固定点的位置避开了板上的走线和元件布置区域，锁附时不会出现压伤元件或者顶坏屏体的问题。

从实际装配的适配性来说，这款模块的设计充分考虑了不同设备的安装需求：如果设备采用前装式装配，也就是从外壳外侧把屏体卡入视窗，黑框的外边缘尺寸和视窗开口做0.1mm的间隙配合，装配后可以在黑框外圈点一圈密封胶，实现IP54级别的前端防护；如果是后装式装配，也就是从外壳内部把模块固定到视窗位置，PCB板的尺寸比黑框单边宽出0.8mm，这个凸边可以直接压在外壳内壁的支撑筋上，配合定位柱固定就可以完成装配，不需要额外做压块结构。另外，模块的驱动接口采用通用的I2C通信引脚定义，硬件设计时可以直接兼容市面上主流的小尺寸OLED驱动电路，不需要重新做驱动板的原理图设计，对于结构工程师来说，只需要匹配安装尺寸就可以完成选型替换，减少整机的开发周期。

在结构可靠性的设计细节上，屏体和PCB板的连接位置采用了缓冲胶层填充，设备在受到1米高度的跌落冲击时，胶层可以吸收大部分的冲击能量，避免屏体出现碎裂或者显示断线的问题。PCB板的表面做了喷锡处理，具备基础的防潮防氧化能力，能够满足普通工业场景的使用环境要求，不需要额外做三防漆涂覆就可以在常规车间环境下长期工作。模块的工作温度范围覆盖-20℃到70℃，对应的结构材料选型也匹配这个温度区间，黑框采用的PC材质在低温环境下不会出现脆裂，高温环境下也不会出现形变松脱的问题，FPC排线的基材采用耐温材料，过回流焊的时候不会出现起泡或者分层的问题，满足SMT贴片的工艺要求。

很多工程师在选型小尺寸显示模块的时候，往往只关注显示参数，忽略了结构安装的细节，比如排线的出线方向、补强板的位置、定位孔的间距，这些细节如果和整机结构不匹配，哪怕显示参数符合要求，也没法直接装配使用，这款0.66英寸OLED模块的结构设计，就是把这些装配环节的细节做了标准化处理，不管是用在迷你数显表头，还是手持检测设备，或者小型智能终端上，都可以快速适配，不需要对模块本身做二次结构修改。另外，模块的整体重量控制在1.2g以内，对于对重量敏感的可穿戴设备或者便携设备来说，这个重量不会给整机的重量控制带来额外负担，也不会因为自身重量过大，在设备受到振动时出现固定松脱的问题。在做整机堆叠设计的时候，还要注意模块背面的元件高度，这款模块背面的最高元件是驱动芯片，高度不超过0.8mm，所以模块背面和主板之间只需要预留1mm的间隙就可以满足安全距离，不需要在主板上对应位置挖避让槽，进一步降低了主板的Layout难度。
