40x2蓝色字符型液晶显示模组结构

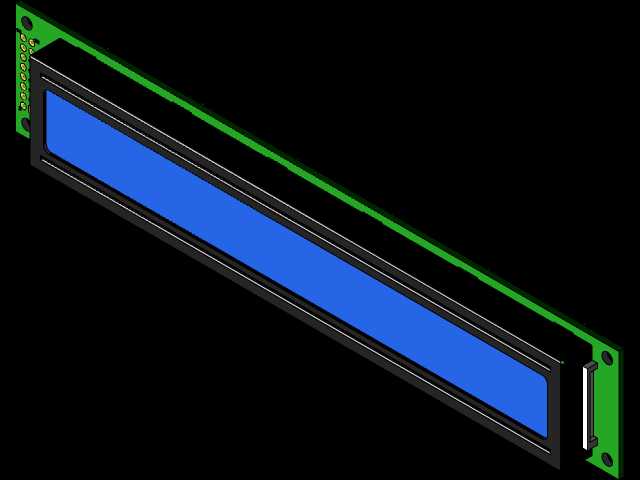

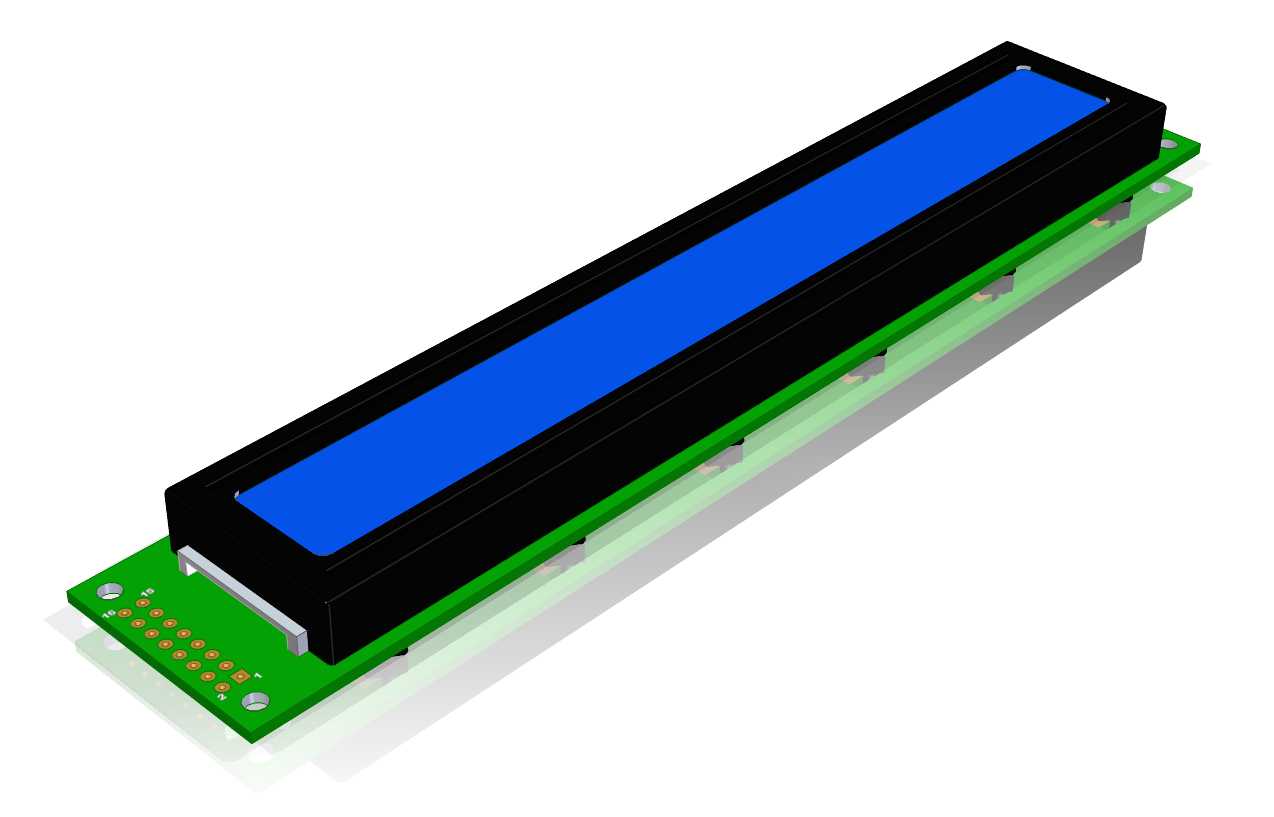

　　在工业控制终端、小型嵌入式设备、教学实验装置这类需要低成本字符信息输出的场景里，这类40字双行的蓝色液晶显示模组是应用频率极高的人机交互部件，不同于彩屏的高功耗与复杂驱动逻辑，这类字符屏仅需简单的并行或串行指令就能完成固定字符的显示输出，不需要额外加载字库资源，对主控芯片的算力要求极低，非常适合用在资源有限的单片机控制板卡上。从结构设计来看，整个模组采用分层堆叠的装配逻辑，最上层是黑色的ABS塑料遮光边框，边框内侧做了阶梯状的限位槽，刚好卡住蓝色背光的液晶玻璃屏，避免玻璃在震动环境下出现移位，边框的边缘做了0.3mm的倒角处理，既可以消除装配时的锐边割手问题，也能让屏幕和边框的贴合缝隙更均匀，减少背光从边缘漏光的情况。

　　液晶玻璃下方是绿色的FR-4玻纤PCB基板，基板上集成了背光驱动电路、对比度调节电位器的焊盘以及16个直插式引脚，引脚的间距严格按照2.54mm的标准排针间距设计，既可以直接插在标准面包板上做原型验证，也能通过排针焊接在用户的主控板上，不需要额外定制转接件。PCB板的四个角预留了直径3mm的安装孔，孔位做了沉铜处理，既可以用铜柱支撑固定在设备外壳内部，也能通过M3螺丝直接锁附在面板的安装柱上，安装孔的中心距经过精准核算，和市面上同规格4002液晶屏的安装尺寸完全兼容，做设备迭代替换时不需要重新修改外壳的安装柱位置，能大幅降低改板的时间成本。背光部分采用蓝色底白色字符的显示方案，这种配色在室内工业环境下的可视角度表现优于黄绿屏，

　　在光线不强的设备舱内部也能清晰看清显示内容，背光的LED灯珠排布在液晶玻璃的侧方，通过导光板将光线均匀铺满整个显示区域，不会出现局部亮斑或者边角发暗的情况，导光板下方贴有一层白色的反射膜，能把向下散射的光线重新反射回显示面，提升背光的利用率，降低同等显示亮度下的功耗。在做整机结构设计时，需要注意模组的整体安装高度，从PCB板底面到液晶屏幕上表面的总高度要提前和外壳的视窗深度做匹配，视窗的开口尺寸要比液晶显示区域单边大0.5mm左右，避免因为外壳注塑公差或者装配偏移挡住显示内容，同时屏幕表面和外壳视窗之间要预留0.2mm的间隙，防止外壳受压时直接挤压到液晶玻璃造成屏幕碎裂或者显示异常。

　　引脚部分的走线要注意和高压驱动线路保持至少2mm的安全间距，避免电源干扰串入显示线路造成屏幕乱码，PCB板下方要预留至少5mm的空间，方便焊接排针或者接插件，同时要避免其他结构件顶到PCB背面的贴片元件，防止元件虚焊脱落。这类显示模组的驱动逻辑非常成熟，在做嵌入式开发时只需要按照标准的HD44780指令集发送控制指令，就能实现字符的换行、清屏、光标移动等操作，不需要额外编写复杂的显示驱动，能大幅缩短产品的开发周期，在小型温控器、电源参数显示面板、3D打印机状态显示屏、实验仪器数据输出面板这类设备上，这类模组的可靠性已经经过了十几年的市场验证，在-10℃到60℃的工作温度范围内都能稳定显示，不会出现低温下响应速度过慢或者高温下屏幕发黑的问题。结构建模的时候要重点关注各个部件的装配公差，塑料边框和液晶玻璃的配合公差控制在0.1mm以内，既不会因为间隙过大导致屏幕晃动，也不会因为过盈量太大压碎玻璃，PCB板的走线区域要和安装孔保持足够的安全距离，避免螺丝锁紧时刮伤线路造成短路，引脚的长度要根据实际焊接需求确定，如果是板对板直插的应用场景，引脚长度选10mm的标准排针即可，如果是需要飞线连接的场景，可以适当缩短引脚长度或者改用贴片式的接插件，减少整体的安装高度。
