扭曲流线型GC标识奖杯造型结构

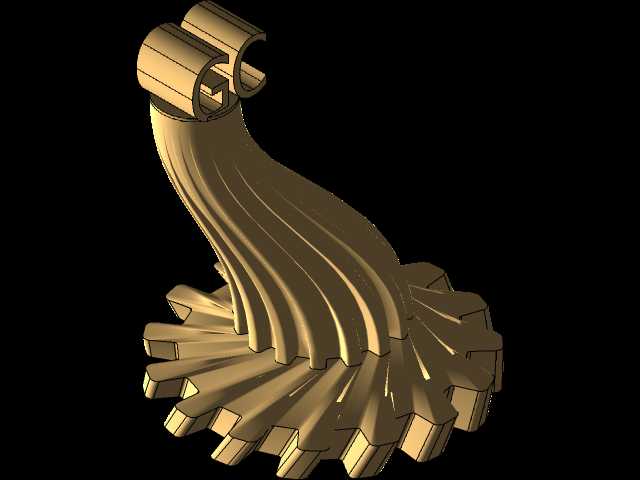

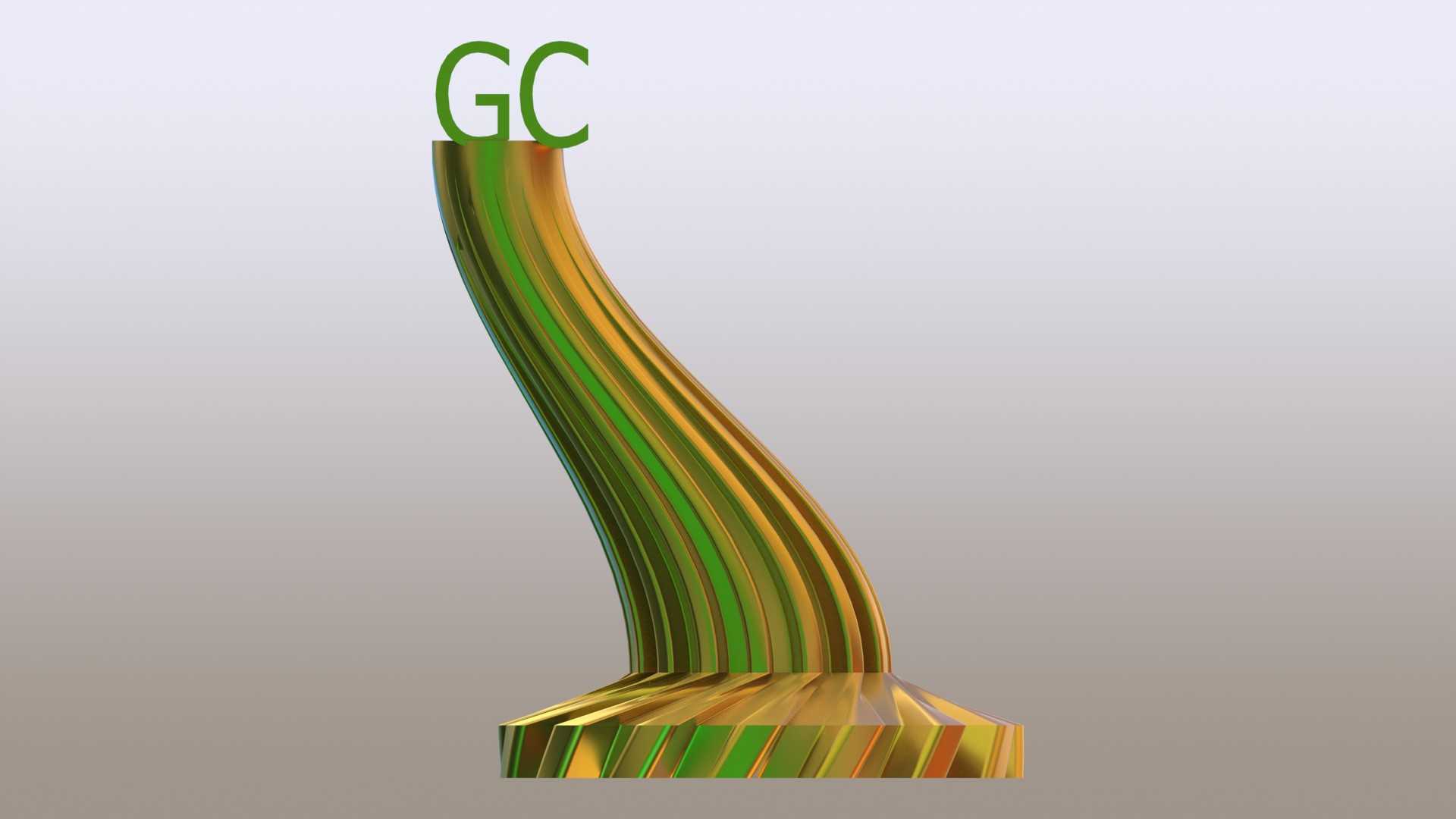

该造型主体采用连续渐变的扭曲曲面结构，从底部的方形承托基座向上逐步收束过渡，整体形成流畅的扭转上升形态，曲面过渡全程保持G2连续，无尖锐棱角与曲率突变区域，适合采用五轴铣削加工或者3D打印工艺完成实体制作，表面可做阳极氧化、电镀或者烤漆处理来呈现金属渐变质感。基座部分采用等厚方形结构，底面为完整平面，可直接放置于展台、桌面等平整承载面，无需额外安装固定结构，放置时依靠自身重力即可保持稳定，基座与上部扭曲柱体的衔接处做了圆角过渡处理，避免应力集中导致的结构断裂风险，同时提升整体视觉协调性。上部柱体的扭转角度沿高度方向均匀变化，从基座处的起始截面到顶部的标识安装位，整体扭转角度约为120度，截面形状从接近矩形的形态逐步过渡到顶部的窄边形态，顶部预留了平面区域用于固定GC标识字符，标识字符与柱体顶面采用嵌入式安装结构，字符表面与柱体顶面齐平，避免突出部分积灰或者磕碰损坏。在实际应用场景中，这类造型多用于行业赛事的荣誉颁奖、企业年度表彰的纪念摆件、技术成果展示的陈列展品，放置于展厅展柜、办公桌面、会议颁奖台等场景，其曲面结构在建模时需要重点控制曲面的光顺性，避免出现曲面褶皱、收敛点等缺陷，建模过程中可采用放样曲面加扭转约束的方式构建主体曲面，再通过曲面加厚生成实体结构，加厚厚度保持均匀一致，避免壁厚突变导致的加工变形或者3D打印时的填充不均问题。外形尺寸方面，整体高度控制在300mm至400mm区间，基座边长控制在80mm至100mm区间，整体重量根据制作材料不同有所差异，采用铝合金材质制作时整体重量约为1.2kg至1.8kg，采用树脂3D打印制作时重量约为0.3kg至0.5kg，安装边界上无需额外预留安装孔位，仅需保证放置平面的平整度误差不超过1mm即可稳定放置，若需要固定于展示面，可在基座底面预留3M胶粘贴区域或者M4螺纹孔用于螺丝固定。结构设计上，整体为一体化结构，无活动拼接部件，不存在装配间隙，长期放置不会出现部件松动脱落的问题，曲面的流线型设计可减少清洁时的死角，日常维护仅需用软布擦拭表面即可，表面处理层的附着力可满足常规室内环境的使用需求，不会出现短时间内掉色、氧化的问题。建模过程中需要重点校验曲面的壁厚均匀性，通过壁厚分析工具检测整体结构的壁厚偏差，将偏差控制在0.2mm以内，避免加工时出现局部过薄导致的结构强度不足，或者局部过厚导致的材料浪费与加工周期延长，同时需要对所有边缘做R2以上的圆角处理，避免锐边划伤使用者，符合日常摆件的安全使用要求。
