法兰连接式流体输送泵结构设计

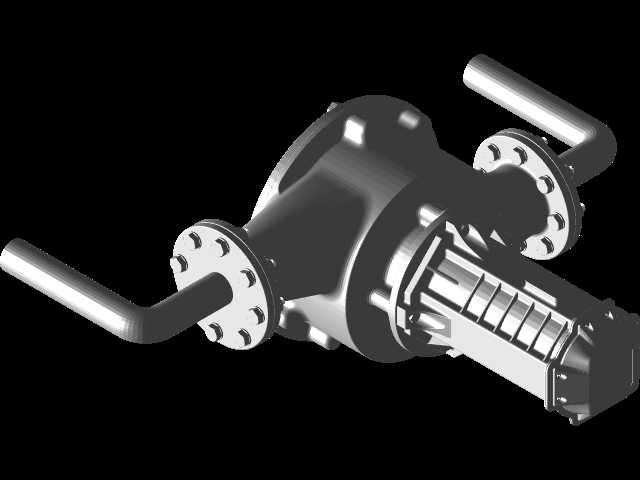

这款流体输送泵的结构设计，首先要匹配工业现场管路对接的通用需求，两侧采用标准法兰接口作为进出流道的连接端，法兰盘上的螺栓孔位按照常规公称压力等级的排布规则设计，安装时可直接与同规格的工业管路对接，不需要额外加工转接结构，能有效降低现场安装的改造成本。从现场应用场景来看，这类泵体可适配净水输送、轻度腐蚀性工业流体增压、循环系统介质输送等多个工况，进出流道采用弯管结构延伸出泵体主体，能在紧凑的安装空间内避让周边的管路支架、阀组等附属部件，减少管路弯折带来的流阻损失。

泵体的核心结构分为动力驱动段与过流增压段两部分，动力端的壳体采用加强筋式的外壳结构，表面的条状凸起既可以提升壳体的结构刚性，承受内部传动部件运转产生的振动载荷，也能增大散热面积，带走传动部件长时间运转产生的热量，避免动力腔内部温度过高导致润滑介质性能下降。过流段的壳体采用圆滑过渡的型腔设计，内部流道没有突兀的截面突变，能减少流体在泵腔内的湍流与冲击，降低运转过程中的水力噪声，同时也能减少流体中杂质在腔体内壁的沉积，降低日常维护的清理频次。

设计过程中，首先要确定安装边界的尺寸约束，泵体主体的轴向长度要匹配常规泵房预留的安装间距，两侧法兰的端面距离要适配现有管路的对接余量，避免安装时出现管路强行拉伸对接导致的密封面泄漏问题。动力端的安装基面设计为平面结构，可直接固定在混凝土基础或者钢制安装支架上，基面的连接孔位按照通用的泵组安装中心距设计，能适配多数标准减震垫、安装底座的固定尺寸，不需要单独定制安装支架。进出流道的弯管角度经过流场仿真校核，既保证流体进入增压腔时的流态稳定，也控制了弯管的外伸尺寸，避免泵体整体宽度过大占用过多的安装空间。

从功能特性来看，法兰连接的结构相比螺纹连接，能承受更高的管路压力，在系统出现水锤现象时，连接部位的抗冲击能力更强，不容易出现松脱泄漏的问题。泵体的密封结构设置在过流段与动力段的连接位置，采用多道密封组合的形式，既可以防止输送的流体渗入动力腔稀释润滑油，也能避免动力腔的润滑介质泄漏污染输送的流体，适合对介质洁净度有一定要求的输送场景。动力端的输出轴与过流部件的连接采用同轴定位结构，装配时能保证转动部件的同轴度误差控制在允许范围内，减少运转过程中的偏磨问题，延长易损部件的更换周期。

在实际选型适配时，可根据输送介质的特性调整过流部件的材质，比如输送清水类介质时可采用常规铸铁材质降低成本，输送轻度腐蚀性介质时可更换为不锈钢或者衬氟材质的过流部件，而外部的连接法兰、动力端壳体等非过流部件可保持通用结构，不需要重新开模生产，能有效缩短定制化产品的交付周期。泵体的整体重心落在安装基面的中心区域，固定后运转时的整体振动幅度更小，不需要额外做加强的基础固定，适合在移动式泵站、临时管路增压等场景下快速部署安装。日常维护时，只需要拆解动力端与过流段的连接螺栓，即可取出内部的转动部件进行检查更换，不需要将整个泵体从管路上拆卸下来，能大幅缩短维护停机的时间，适配连续生产工况下的运维需求。
