法兰安装式离心泵壳体结构设计

在流体输送类设备的整机结构中，泵壳作为核心承压与导流构件，直接决定了泵组运行时的流道稳定性、安装适配性与长期运行的密封可靠性，这类零件的设计需要同时兼顾流体动力学性能、结构强度、安装兼容性与加工工艺性，是泵类产品研发过程中结构设计环节的核心工作内容。从实际应用场景来看，这类泵壳多用于中小型单级离心泵，适配民用供水、工业循环水输送、小型液压系统动力单元、冷却介质循环回路等工况，安装场景多为管道法兰对接、设备基座面固定的组合安装形式，对安装孔位的位置度、结合面的平面度都有明确的工程要求。

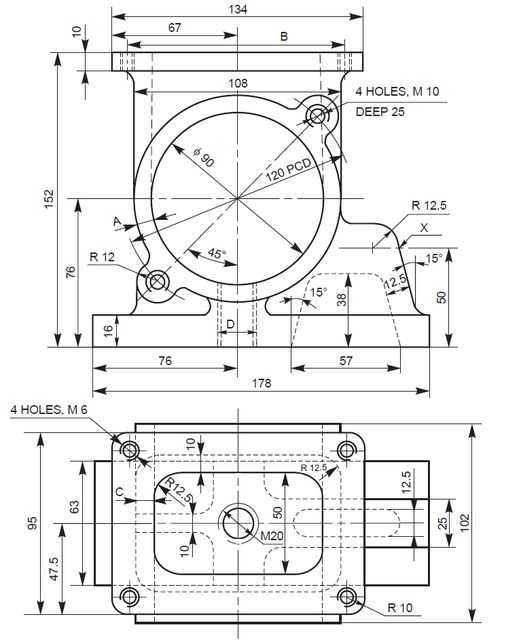

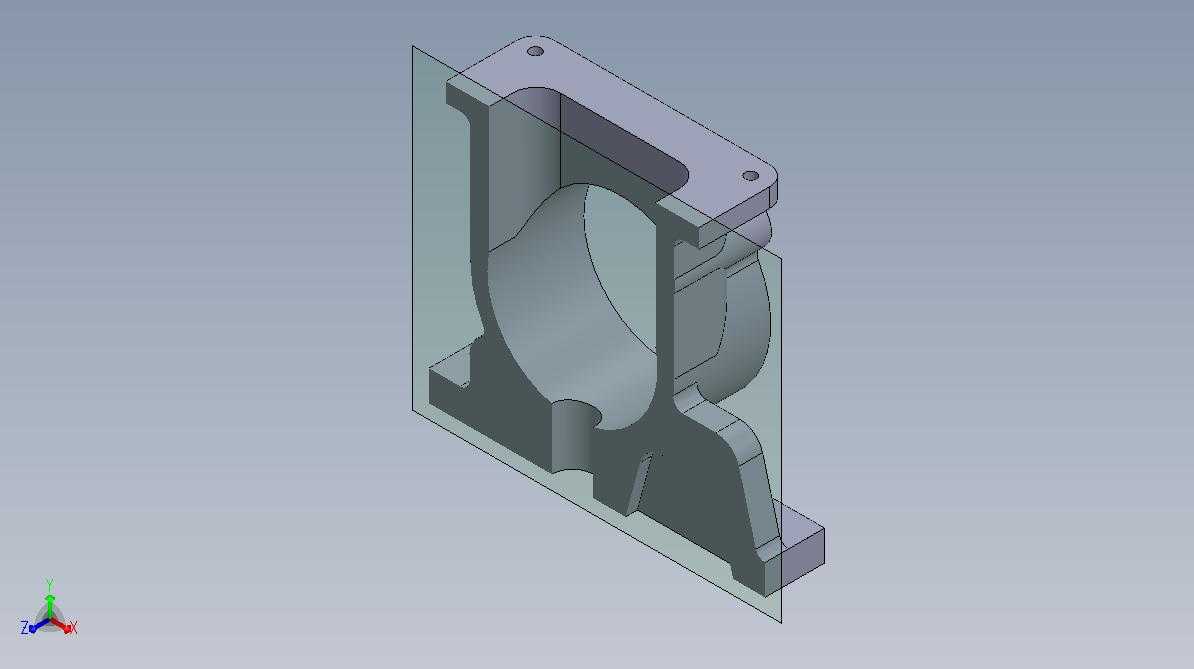

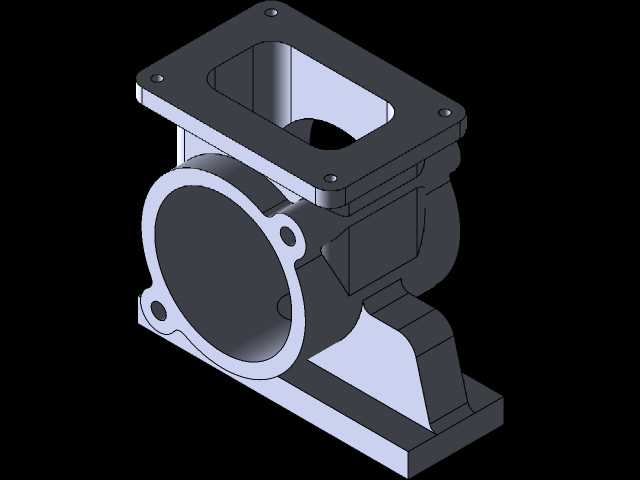

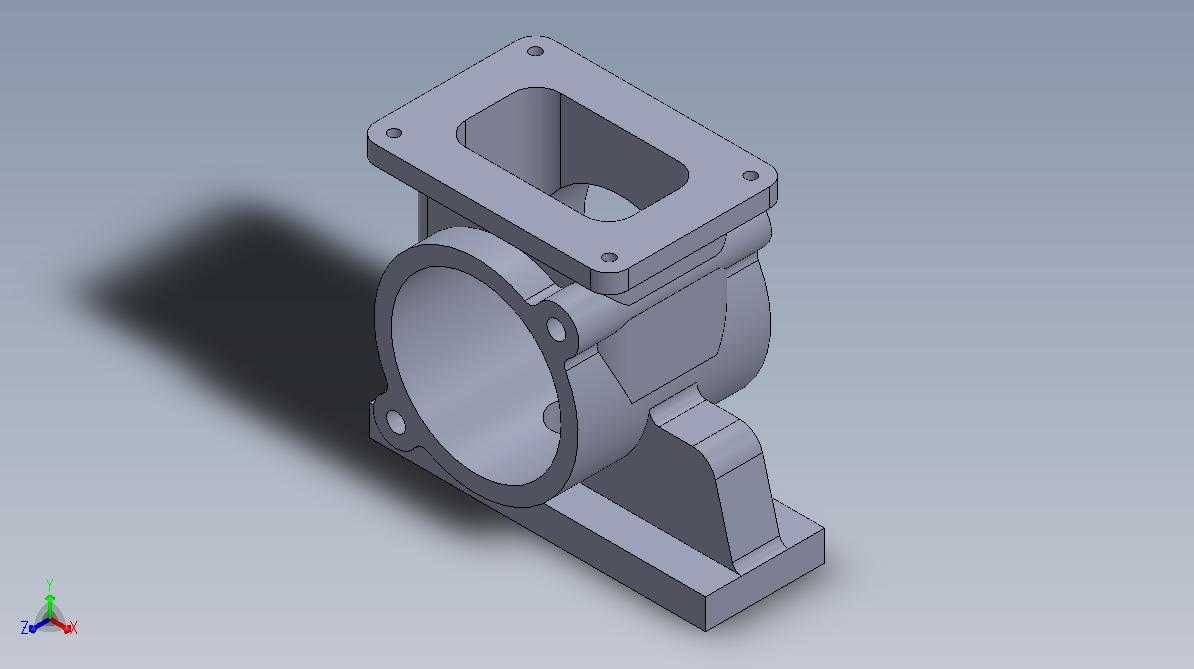

从结构功能特性来看，该泵壳采用一体式铸造成型的主体结构，中间的圆形腔体为叶轮安装腔，内腔直径90mm，可适配对应直径的闭式叶轮，腔体周边120mm节圆上均匀分布4个M10螺纹孔，孔深25mm，用于连接泵盖，实现腔体的密封封装，这组安装孔的位置度公差需要控制在0.1mm以内，才能保证泵盖与腔体的同轴度，避免叶轮运行时出现刮腔问题。泵壳下部为一体化的安装支座结构，支座总长度178mm，底部设置两个安装支脚，支脚上分布4个M6螺纹孔，用于将泵体整体固定在安装基座上，支脚的结合面需要经过铣削加工，保证平面度不大于0.05mm，避免安装时出现应力集中导致壳体变形。

在流道接口的设计上，泵壳的进出口流道采用渐扩式结构，进出口的法兰连接位置设置R12.5的过渡圆角，减少流体在腔体内的转向阻力，降低紊流带来的振动与噪音。从外形安装边界来看，泵壳主体总宽度134mm，总高度152mm，上部法兰的厚度为10mm，下部支座的高度方向尺寸从腔体中心到安装底面为76mm，支座上的定位凸台尺寸为57mm，凸台高度3mm，用于安装时的快速定位，减少现场安装的调整工作量。侧面的流道接口外伸长度50mm，接口处设置15°的导向倒角，方便与管道法兰对接时的螺栓穿装。

在设计思路上，这类泵壳的结构首先要满足承压需求，主体壁厚根据常用铸造工艺与承压等级设置为均匀壁厚，避免出现壁厚突变导致的铸造缺陷，在腔体与支座、腔体与接口的连接位置都设置了过渡圆角，减少应力集中点，提升壳体在承压工况下的疲劳强度。安装孔位的设计充分考虑了通用安装场景的兼容性，下部支脚的安装孔间距76mm，适配多数小型泵组的标准安装基座尺寸，上部泵盖连接孔采用均匀分布的形式，既保证连接的受力均匀，也能适配不同旋转方向的叶轮安装需求。从加工工艺角度来看，所有需要密封的结合面、安装定位面都预留了合理的加工余量，螺纹孔的底孔深度满足螺纹攻丝的工艺要求，避免出现攻丝不到位或者螺纹孔深度不足导致的连接失效问题。

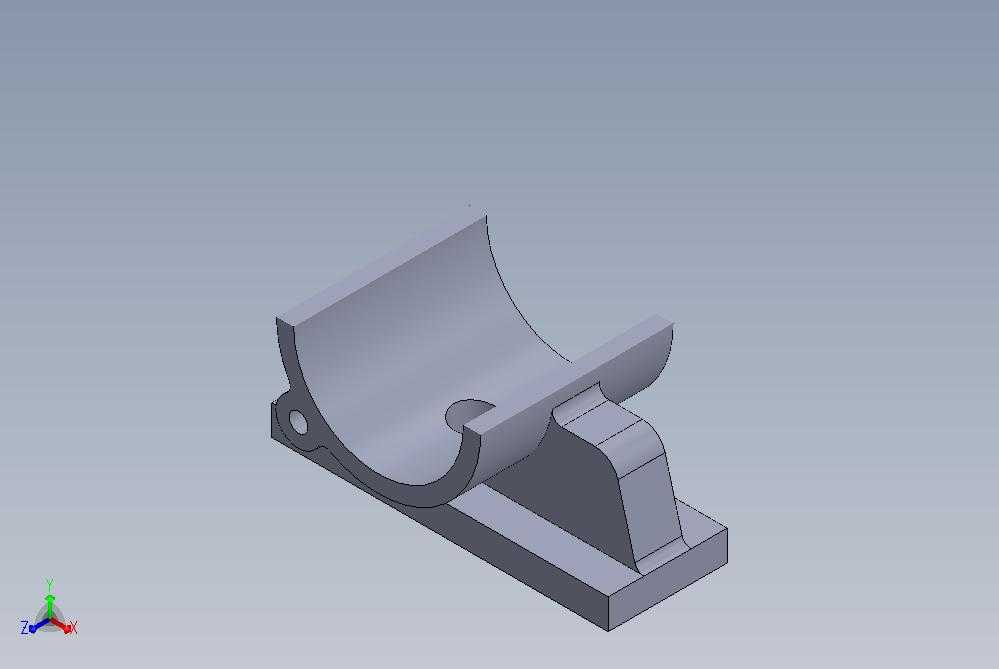

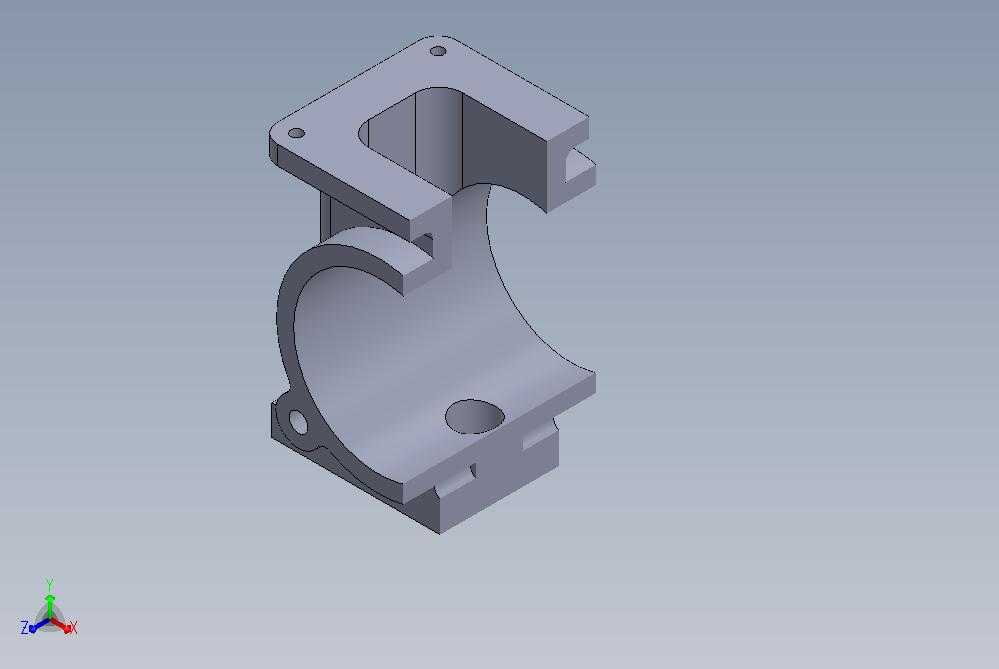

在实际选型与建模过程中，需要重点核对各安装孔的位置尺寸、腔体的同轴度要求、各结合面的粗糙度要求，这类壳体零件的三维建模需要先构建主体回转腔体，再通过拉伸、切除等特征构建支座、接口、安装凸台等结构，所有的圆角特征需要在主体结构完成后统一添加，避免建模过程中出现特征失败的问题。同时要注意铸造拔模斜度的设置，在非加工面预留合理的拔模角度，保证零件能够顺利脱模，减少后续加工的余量。对于安装孔的位置，需要在建模时添加几何约束，保证孔位的对称度与位置度符合工程图纸的要求，避免后续生成工程图时出现尺寸偏差，影响实际加工与装配。
