Nema23规格57BYG78步进电机结构设计

　　在自动化设备的传动选型场景里，步进电机始终是开环控制方案里的核心执行部件，尤其是57机座规格的两相混合式步进电机，凭借适中的扭矩输出、成熟的安装尺寸标准，覆盖了从桌面级3D打印设备、小型数控雕刻机，到流水线分拣工位、包装机械送料机构、电子加工设备的点胶移位轴等大量应用场景。这款Nema23标准的57BYG78-401-B步进电机，在设计阶段就严格遵循Nema23机座的安装规范，机座截面为标准57毫米见方，适配行业通用的安装孔位，不需要额外定制转接法兰就能直接替换同规格的其他同系列产品，大幅降低设备改型时的选型适配成本。

　　从实际使用的功能特性来看，这款电机步距角为1.8度，也就是整步运行状态下每转200步，配合细分驱动器使用时，可以实现更低的运行振动、更高的定位精度，满足中低速传动场景下的位移控制需求。输出轴孔径为6.35毫米，是57系列步进电机的通用轴径规格，轴端通常加工有扁位，用来和同步轮、联轴器、齿轮等传动件配合，通过紧定螺钉锁紧即可传递扭矩，避免传动过程中出现打滑丢步的问题。电机本体长度为78毫米，在同机座规格的产品里属于中等长度区间，对应的保持扭矩能够满足大部分轻载传动场景的需求，既不会因为机身过长占用过多设备内部安装空间，也不会因为扭矩不足导致负载运行时出现失步问题。

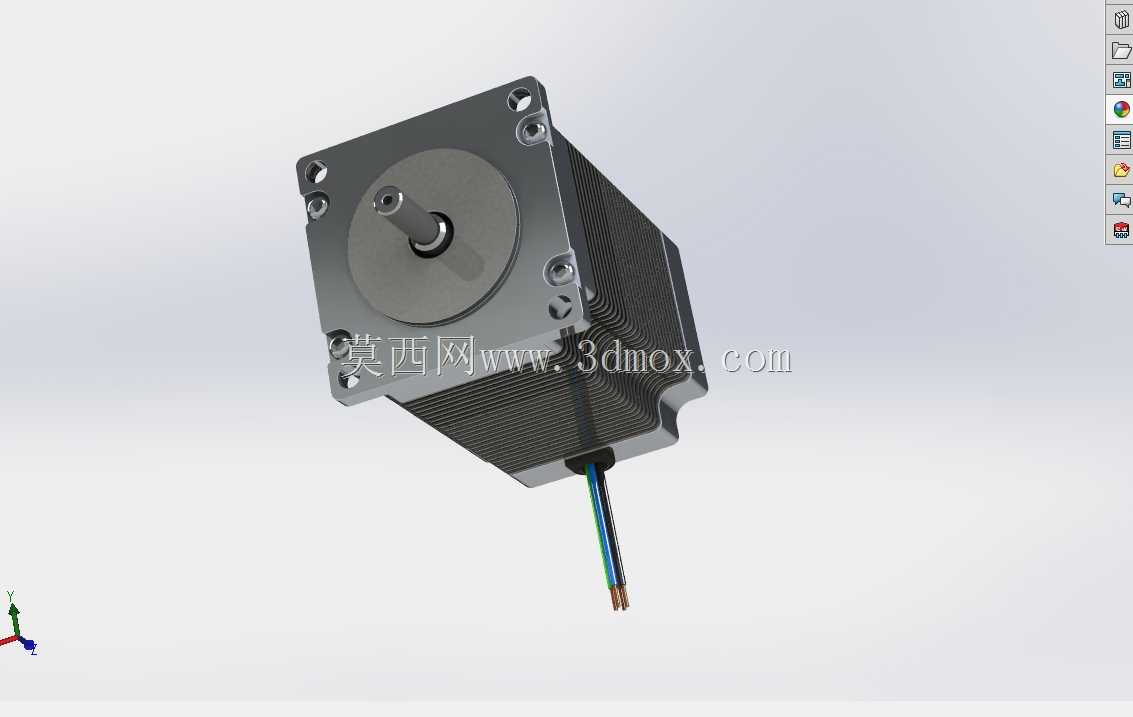

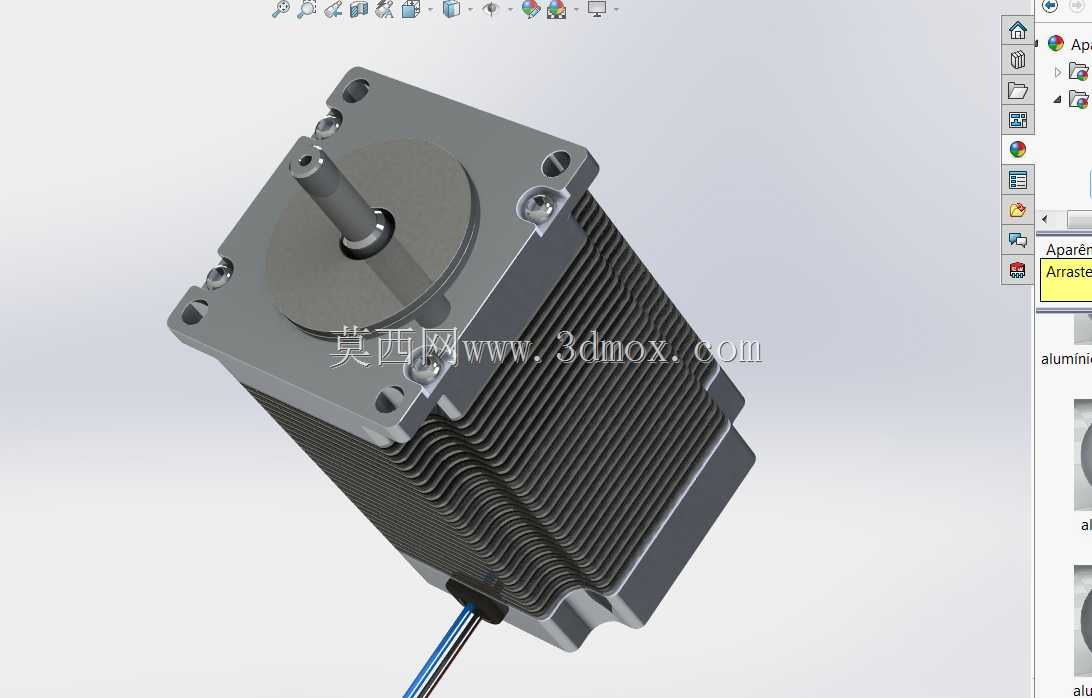

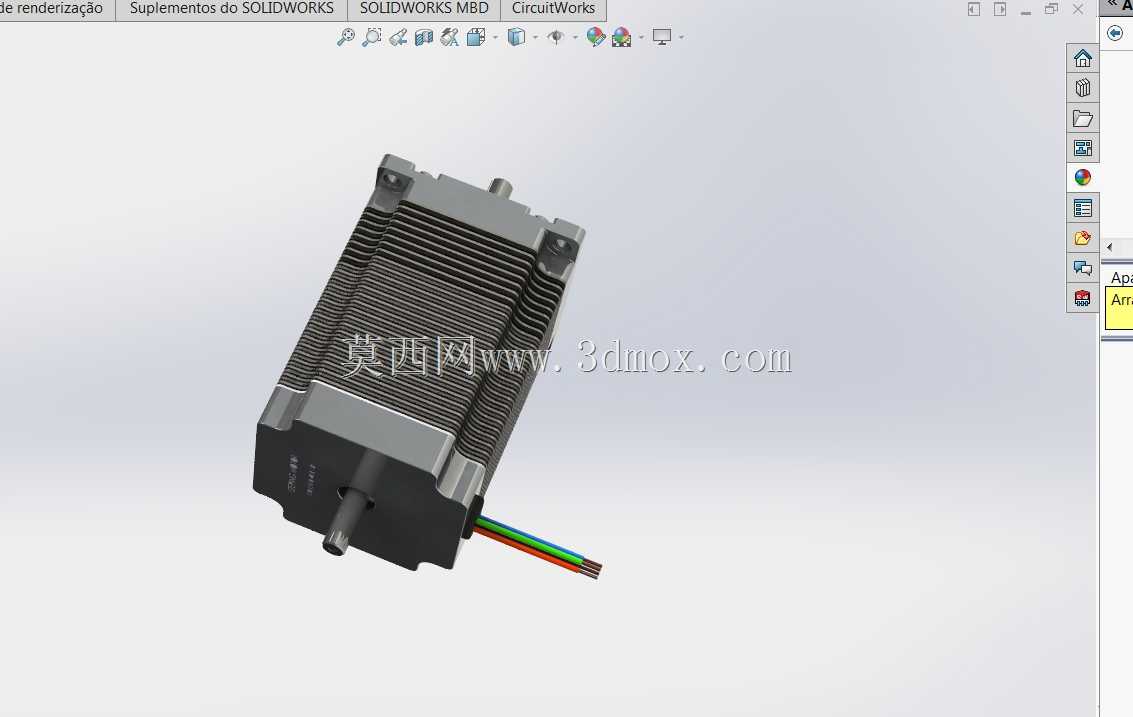

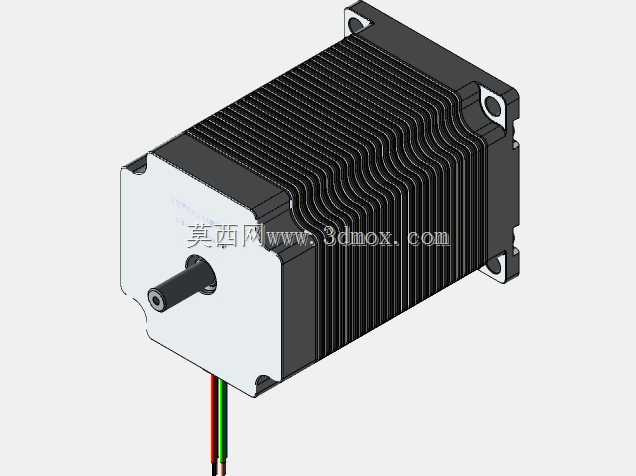

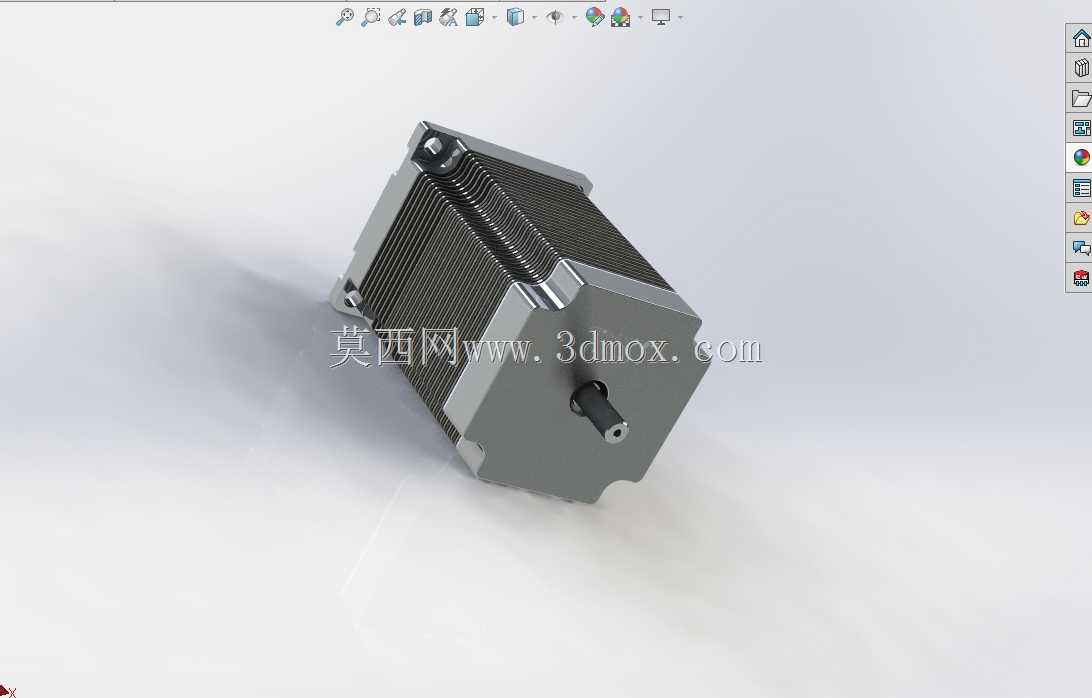

　　在三维建模的设计思路上，这款模型完整还原了电机的所有外部安装特征：机座四个角的安装通孔位置、孔径大小严格按照行业标准尺寸绘制，前端盖的止口尺寸、输出轴的伸出长度、轴径公差都和实物保持一致，后端的出线位置、接线端的外形尺寸也做了精准还原，方便结构工程师在做设备整体布局时直接调用，不需要反复核对二维图纸的安装边界。很多工程师在做设备结构设计时，经常会因为电机模型的安装尺寸不准，导致后期加工出来的安装板孔位错位、或者电机和周边结构件出现干涉，这款模型在绘制时就重点规避了这类问题，所有和安装相关的尺寸都经过实物校核，不管是用来做安装板的孔位排布，还是做设备内部的空间避让校验，都能直接使用。

　　从安装边界的角度来说，这款电机的安装面为前端盖的方形端面，安装时需要注意预留后端接线的弯折空间，以及电机本体的散热空间，不要将电机紧贴在封闭的无散热空间内，避免长时间运行时温度过高影响使用寿命。输出轴连接传动件时，要注意传动件的轴向定位，不要让径向力直接作用在电机的前端轴承上，否则会加速轴承磨损，降低电机的运行寿命。在和滚珠丝杠、同步带这类传动部件配合时，要保证电机轴和传动部件的同轴度，避免出现偏心导致的运行噪音大、振动超标的问题。

　　在不同的行业应用场景里，这款电机的选型适配也有不同的注意点：比如用在数控雕刻机的XYZ轴传动时，通常需要配合减速比合适的行星减速机使用，来提升输出扭矩、降低负载惯量对电机的影响；用在皮带输送线的驱动端时，要核算输送负载的总摩擦力、加减速时的惯性扭矩，确保电机的保持扭矩留有足够的余量，避免满载启动时出现丢步；用在自动化设备的旋转工位时，要搭配高精度的谐波减速机或者凸轮分割器使用，来实现更高的分度精度。这款三维模型完整还原了电机的所有外部特征，不管是做设备的方案布局演示，还是做整机的干涉检查、安装工艺模拟，都能满足结构设计阶段的使用需求，不需要工程师再花费时间从零开始绘制电机模型，大幅缩短设备研发阶段的三维建模周期。
