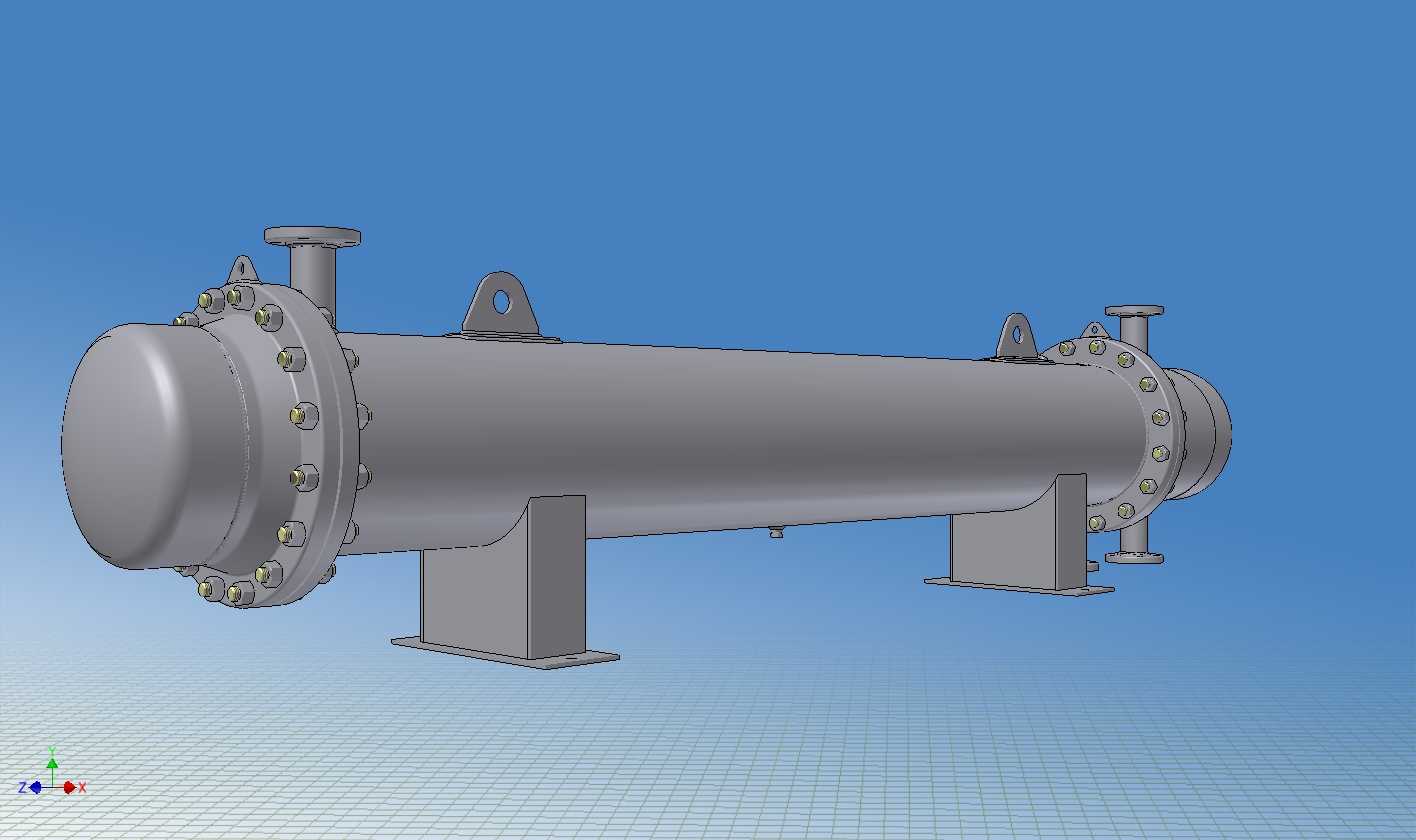

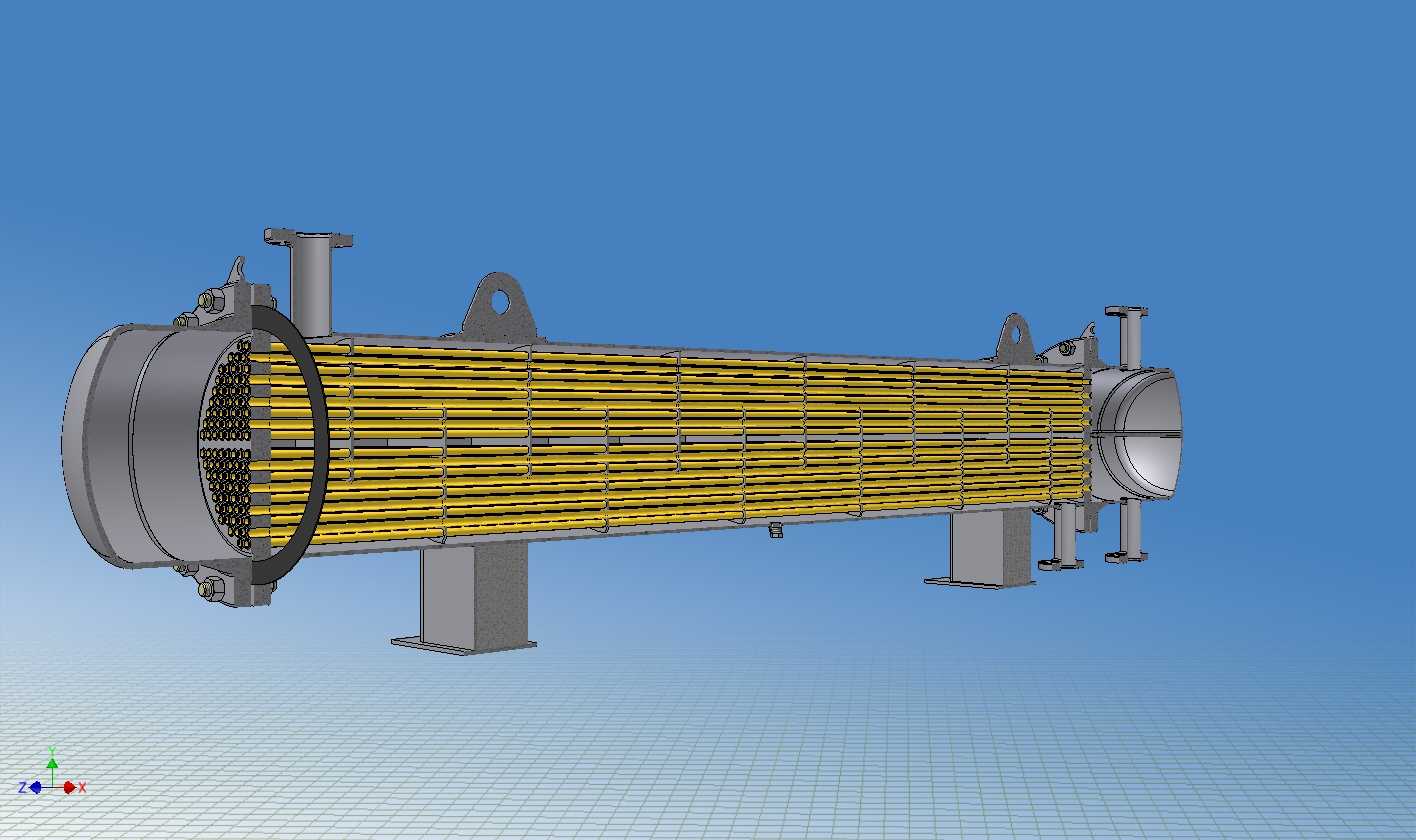

在化工、能源回收、暖通制冷等诸多工业场景中,管壳式换热设备始终是实现不同介质间热量传递的核心装置,本次呈现的这款换热设备,采用碳纤维作为主体制作材料,区别于传统碳钢、不锈钢材质的换热设备,在面对腐蚀性换热介质的工况下,能展现出更优异的耐受性能,大幅降低介质对壳体与换热管的侵蚀速率,延长设备在恶劣工况下的连续运行周期。从结构设计来看,该设备采用卧式安装布局,两端配置标准法兰端盖,通过周向均匀排布的紧固件实现端盖与筒体的密封连接,这种法兰连接结构既可以保证设备运行时的密封可靠性,也能在后期维护时快速拆卸端盖,对内部换热管束进行检查、清理或者更换,降低运维阶段的拆装难度。设备筒体上设置的吊耳结构,是结合设备整体重量与吊装作业需求设计的,吊耳的焊接位置经过受力校核,能保证设备在车间转运、现场吊装就位过程中受力均匀,避免吊装过程中出现筒体变形、局部应力集中的问题。底部的两个鞍式支座,是卧式筒体设备的标准支撑结构,支座的底板尺寸、地脚螺栓孔间距都匹配常规工业安装平台的预留条件,安装时可以直接通过地脚螺栓将支座与基础平台固定,不需要额外设计复杂的支撑钢架,减少现场安装的施工工作量。设备两端伸出的管嘴接口,分别对应换热管程与壳程的介质进出通道,管嘴的法兰规格匹配工业管道的通用连接标准,能直接和现场的工艺管道对接,不需要额外制作转换接头。设备内部设置16根换热管束,管束沿筒体轴向通长布置,10英尺的筒体长度给介质换热提供了足够的流程长度,能保证两种介质在壳程与管程内流动时,有充足的接触换热时间,达到设计要求的换热效率。碳纤维材质的应用,除了耐腐蚀性优势之外,材料本身的导热性能也经过改性处理,不会因为非金属材料的属性大幅降低热传导效率,同时碳纤维材质的密度远低于金属材料,能让设备整体重量比同规格金属换热器降低百分之四十左右,既减少了吊装运输的成本,也降低了安装基础的承重要求。在设计这款设备的三维结构时,首先要确定筒体的公称直径与壁厚,结合16根换热管的排布间距、壳程介质的流通截面积要求,计算出合理的筒体内径,再根据设计压力、碳纤维材料的许用应力核算筒体壁厚,保证壳体在承压运行时的结构强度。端盖的曲面结构采用椭圆形封头设计,这种封头形式在承压状态下的应力分布更均匀,不需要额外增加过多的补强结构就能满足承压要求,端盖上的螺栓孔排布要和筒体端部的法兰孔完全同轴,保证螺栓安装时能顺利穿入,密封垫片能均匀受压。鞍式支座的位置设置要避开筒体上的管嘴、吊耳等部件,同时两个支座的间距要经过挠度计算,避免筒体在自重与内部介质重量作用下出现过大的弯曲变形,影响管束与筒体的同轴度。设备的整体外形没有多余的外凸结构,除了必要的吊耳、管嘴、支座之外,其余部分都是光滑的圆柱面,能减少设备在室外安装时的风阻,也方便后期在设备外部加装保温层。在实际选型应用时,这款设备适合用在有弱腐蚀性介质的换热场景,比如化工生产中的工艺介质冷却、工业废水余热回收、暖通系统的水汽换热等工况,安装时需要保证设备的水平度偏差在允许范围内,避免因为设备倾斜导致壳程介质出现流动死区,影响换热效果。设备的管程与壳程介质流向可以根据实际工艺需求选择逆流或者顺流布置,逆流布置时能获得更高的换热温差,提升整体换热效率,顺流布置则能降低介质对管束端部的热冲击,适合介质温差较大的工况。在三维建模过程中,所有的法兰连接尺寸、支座安装尺寸、管嘴定位尺寸都严格遵循相关行业标准,保证模型导出的工程图能直接用于生产加工参考,管束与管板的连接位置、折流板的排布间距都在模型中做了准确还原,能直观展现设备内部的介质流动路径,方便设计人员在做管路布局时提前预判介质流向,优化整个工艺系统的管路设计。
- 上一篇:简易结构单芯电力传输缆线三维建模
- 下一篇:MECO高压密封轴封带压力表调压组件结构
- 全部评论(0)
- 模板大小 7.69 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering
- 软件分类 换热器
