异形三瓣式波形弹簧结构设计

这类异形三瓣波形弹簧的应用场景覆盖了不少紧凑安装空间的机械结构，常见于需要小行程弹性补偿、预紧力均匀施加的装配环节，比如小型精密传动的轴承预紧、电子设备的接插件接触补偿、小型阀组的密封面预压，还有部分轻工设备里的离合结构缓冲，和常规圆柱螺旋弹簧不同，它的轴向安装高度更低，在相同压缩量下能提供更平缓的力值曲线，不会出现普通弹簧压缩到中后段力值陡增的问题。

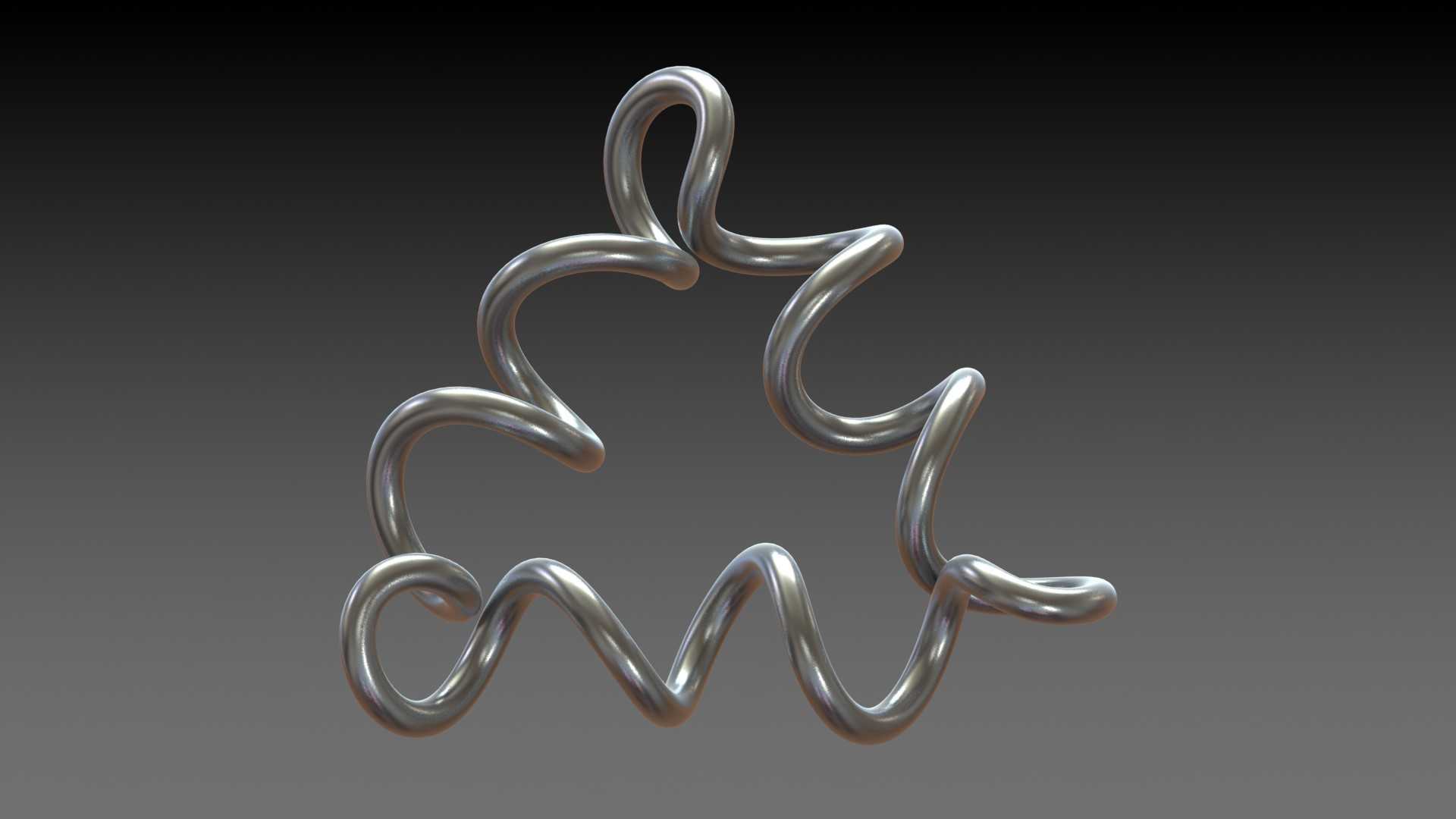

从实际使用的功能特性来看，该弹簧采用三瓣对称的波形卷曲结构，每一圈的波峰波谷沿周向均匀分布，三个瓣体的曲率经过反复校核，保证受力时每个接触点的形变同步，不会出现偏载导致的局部应力集中。和单层波形弹簧相比，这种连续一体成型的三瓣结构没有拼接焊缝，整体疲劳强度更高，在交变载荷下的使用寿命比叠片式波形簧提升不少，适合长期处于往复压缩工况的装配位置。它的力值输出特性偏向线性区间更宽，在额定压缩行程内，力值波动范围能控制在8%以内，对于需要稳定预紧力的装配场景，比如精密轴承的轴向定位，能避免因为温度变化导致的轴系热胀冷缩带来的预紧力突变，防止轴承出现过盈抱死或者间隙过大窜动的问题。

设计这类弹簧的时候，首先要确定的是安装边界的尺寸约束，通常这类弹簧的外径会比安装腔内径小0.2到0.5毫米，避免压缩时外径胀大刮蹭腔壁，内径要比穿过的芯轴外径大0.3到0.6毫米，防止芯轴和弹簧内径摩擦产生金属碎屑。簧丝的直径选择要结合所需的额定载荷来计算，同时要考虑材料的许用切应力，这类弹簧一般选用弹簧钢或者不锈钢作为原材料，根据使用环境的防腐要求选择对应的表面处理，普通工况下做发黑处理即可，有防腐需求的可以采用钝化或者电泳处理。三瓣的波形曲率设计是整个结构的核心，每个波峰的升程要一致，过渡圆弧的半径不能过小，否则会在弯折处出现应力集中，反复压缩后容易从弯折位置断裂。建模的时候要先绘制周向的三瓣轮廓引导线，再沿引导线扫描出簧丝的实体，之后做曲率检查，确保所有过渡位置的曲率连续，没有锐角拐点，最后做有限元受力仿真，模拟额定压缩量下的应力分布，调整局部圆弧半径把最大应力控制在材料许用应力的70%以内，预留足够的疲劳安全系数。

在实际装配使用中，这类弹簧的两端支撑面需要保证平行度，安装时要确保弹簧的轴心和安装腔、芯轴的轴心重合，不能出现倾斜装配，否则会导致某一个瓣体受力过大，提前出现疲劳失效。和普通圆柱弹簧相比，它的轴向占用空间能节省40%以上，在很多对设备体积有严格要求的小型化设备里，这种结构能有效压缩整机的轴向尺寸，让整体结构更紧凑。另外它的自阻尼特性比普通圆柱弹簧更好，因为波形结构在压缩时相邻的波面之间会有微小的摩擦，能吸收一部分振动能量，在有小幅振动的工况下，能起到一定的减振作用，不需要额外加装阻尼垫片就能减少预紧位置的微幅磨损。

需要注意的是，这类弹簧的压缩行程不能超过设计的极限压缩量，否则会导致簧丝出现塑性变形，无法回弹到初始高度，失去弹性补偿的作用。在选型替换的时候，不能只看外径和内径尺寸，还要核对自由高度、额定压缩量下的力值，以及弹簧的刚度，避免因为力值不匹配导致预紧不足或者预紧过载。对于有高低温使用要求的场景，要选用对应耐温等级的材料，比如高温工况下选用耐高温弹簧钢，低温环境下选用低温韧性好的不锈钢材料，防止材料在极端温度下出现力学性能变化，导致弹簧失效。
