平面倾斜角度测量用指针式倾角测量装置

在设备安装调平、工装夹具校准、钢结构件形位公差检测这类现场作业场景里，倾角测量是绕不开的基础工序，不同于需要外接电源、依赖传感器校准的电子倾角设备，纯机械式的指针倾角装置不需要供电，也不存在信号漂移问题，在车间强电磁干扰、户外潮湿多尘的工况下可靠性更高，很适合作为现场快速检测的随身量具使用。

这套倾角测量装置的核心功能，是直接读取被测平面相对于水平面或者垂直面的倾斜角度，不需要换算三角函数，也不需要搭配其他辅助测量工具，使用时直接将装置的基准底面贴合在被测平面上，指针在重力作用下始终保持竖直指向，配合盘面的环形刻度就能直接读出倾斜角度数值，刻度覆盖整周360度范围，不管是哪个方向的倾斜都能直接读数，不需要反复调整装置摆放方向。

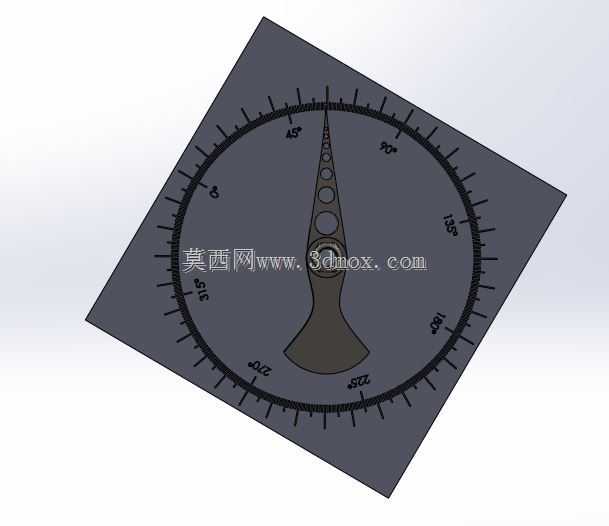

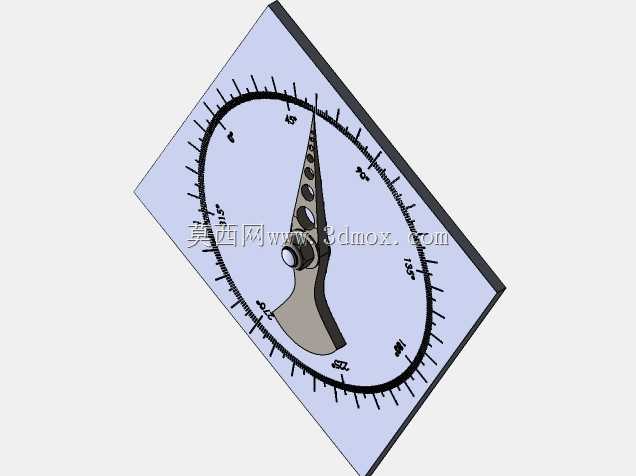

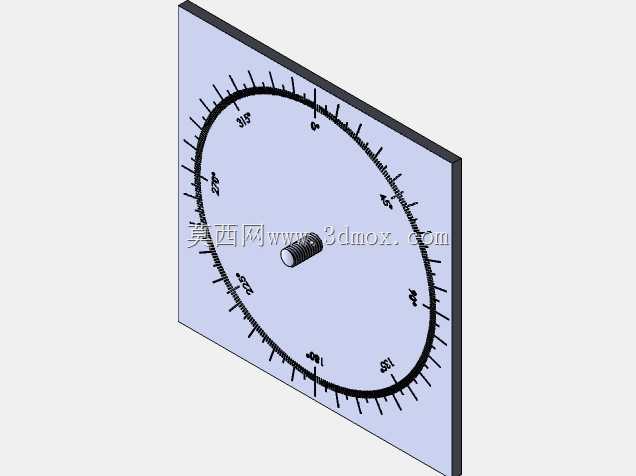

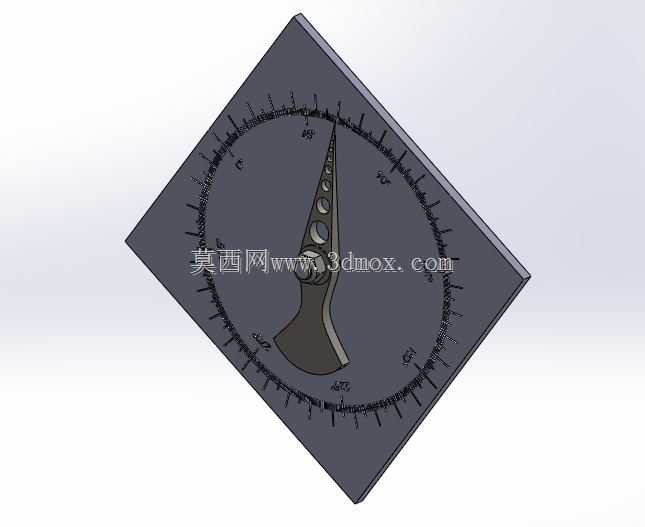

从结构设计逻辑来看，整个装置没有复杂的传动机构，核心就是带刻度的方形基准底座、带配重的指针、指针转轴这三个部分，底座采用方形结构是为了在测量时能更好地贴合被测平面的边缘，相比圆形底座更容易对齐工件的基准边，减少摆放偏移带来的测量误差；指针尾部做了加厚配重处理，重心集中在转轴下方，不管底座怎么倾斜，指针都能在重力作用下快速稳定到竖直位置，不需要等待阻尼稳定，读数响应速度更快；转轴采用小间隙配合设计，既保证指针转动灵活无卡滞，又不会因为间隙过大导致指针晃动影响读数精度，盘面的刻度线采用粗细结合的设计，整十度位置用长刻度线标注，中间的小刻度对应单度分度，读数时能快速区分整度与细分刻度，减少读数误差。

在安装与使用边界上，这套装置的基准底面做了平面度处理，使用时要保证被测面的清洁度，不能有铁屑、焊渣、毛刺等凸起杂物，否则会导致基准面贴合不实，带来测量误差；装置本身没有磁吸结构，测量垂直面倾斜时需要手扶固定保证基准面完全贴紧被测面，不能出现翘起间隙；日常存放时要避免转轴位置受到撞击，否则会导致转轴变形，出现指针转动卡滞或者零点偏移的问题，如果出现指针零点偏移，只需要将装置放在已经校准的水平平台上，调整指针的固定位置让指针对应零刻度即可完成校准，不需要复杂的调校流程。

在实际生产场景里，这类机械式倾角装置常用来快速检测设备安装的水平度，比如小型机台的脚杯调平、焊接工装的角度定位、钣金件折弯后的角度复核、管道安装的倾斜坡度检查，相比电子倾角仪，它没有电池续航的顾虑，也不需要开机等待预热，拿起来就能用，很适合车间一线操作人员随身配带做快速检测；结构设计上没有易损件，只要不摔砸转轴部位，使用寿命很长，维护成本极低，盘面的方形轮廓也方便在侧面加工基准面，后续如果需要拓展垂直面测量的功能，只需要保证侧面与底面的垂直度精度，就能直接用侧面作为基准面测量垂直方向的倾斜角度，拓展性较强。

设计这类机械式量具的时候，最核心的控制点是转轴的转动灵活性与指针的配重平衡，配重太轻则指针稳定速度慢，配重太重则会增大转轴的磨损，长期使用后容易出现间隙变大的问题；刻度盘的印刷要保证刻度圆心与转轴中心完全重合，否则会出现不同角度位置的读数误差，底座的平面度要控制在合理公差范围内，避免因为基准面本身的平面度误差影响最终测量结果，指针的尖端要做窄边处理，减少读数时的视线遮挡，提升读数的准确性。
