润滑系统用半环形柱塞端盖结构设计

在集中润滑系统的柱塞泵单元里，这类半环形柱塞端盖是直接决定柱塞腔密封可靠性的核心配套零件，日常工况下需要长期承受润滑脂输送过程中的脉动压力，同时要适配柱塞往复运动时的端面限位需求，避免柱塞在回程过程中出现径向窜动，导致润滑脂泄漏、供油压力不足的问题。很多现场运维的故障记录里，润滑系统单点供油失效的诱因里，有近三成是端盖配合面磨损超差、定位结构断裂导致的，所以这类零件的结构设计不能只看外形轮廓，要结合实际装配边界做细节优化。

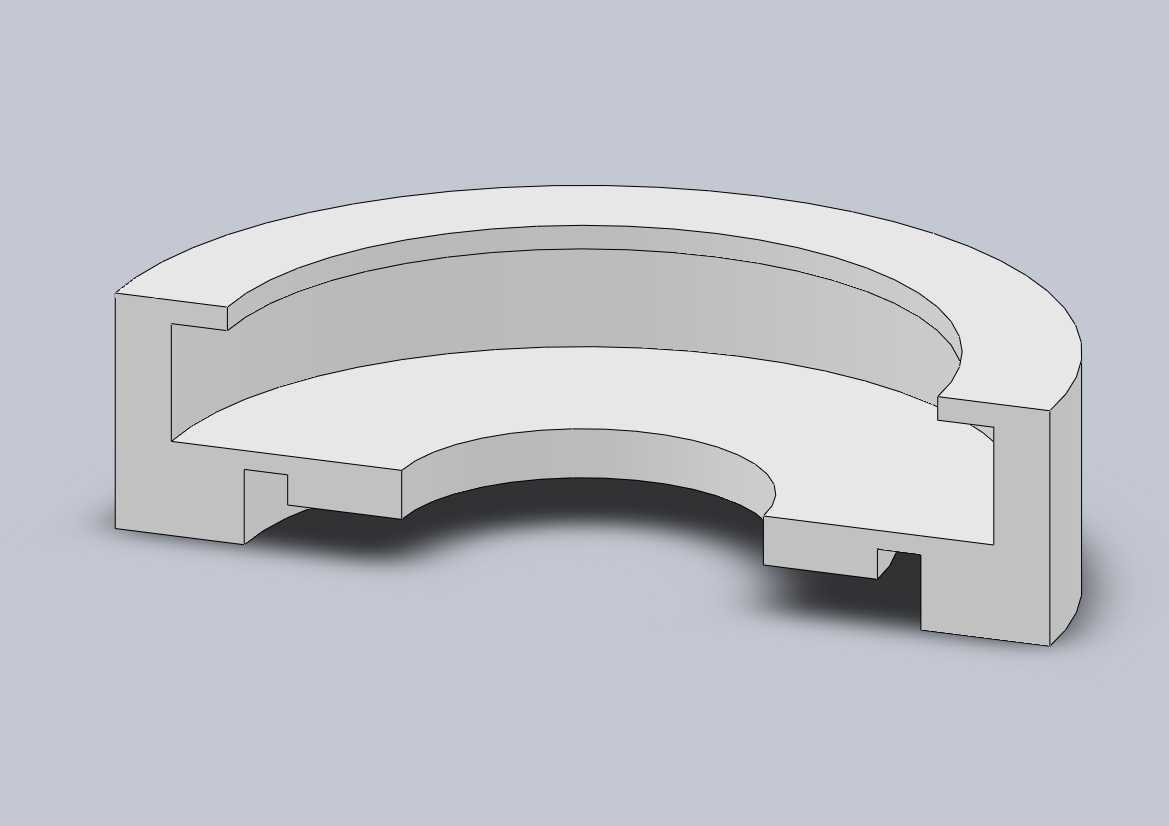

从结构形态来看，该端盖采用半环形的分体式布局，区别于传统整圆端盖的设计，主要是为了适配多柱塞并列排布的润滑泵腔体结构，整圆环盖在多柱塞并排安装时，需要逐个套入柱塞再整体紧固，装配过程中很容易刮伤柱塞表面的镀铬层，而半环形结构可以从柱塞的侧向直接卡入安装位，不需要拆解整个柱塞组，后期运维更换的效率能提升60%以上。端盖的内侧设置有两级阶梯槽，靠近外侧的阶梯槽用于安装O型密封圈，槽的深度和宽度严格匹配对应线径的密封件压缩率要求，保证在0.8-1.2MPa的润滑脂工作压力下，密封件的压缩量始终保持在18%-22%的合理区间，既不会因为压缩量过大导致密封件过早老化开裂，也不会因为压缩量不足出现脂液渗漏。内侧的第二级阶梯槽是柱塞的轴向限位面，加工时需要保证该端面与柱塞轴线的垂直度公差不超过0.02mm，不然柱塞往复运动时会出现偏磨，不仅会缩短柱塞和衬套的使用寿命，还会导致柱塞回程不到位，影响单次泵油的排量精度。

端盖底部设置的两个对称凸台，是和泵体定位槽配合的安装结构，凸台的侧面和泵体槽壁采用小间隙配合，间隙值控制在0.03-0.05mm之间，既可以保证端盖安装时能顺利卡入定位，不会出现卡滞问题，又能限制端盖在工作过程中出现周向转动，避免密封槽错位导致的密封失效。端盖的外圆弧面和内圆弧面的同轴度公差需要控制在0.03mm以内，保证端盖安装后和泵体的弧形安装腔完全贴合，不会出现局部应力集中的问题——如果同轴度超差，端盖紧固后会出现局部翘曲，脉动压力反复作用下很容易在翘曲位置产生疲劳裂纹，最终导致端盖碎裂。

从实际应用场景来看，这类端盖不仅用在电动润滑泵的柱塞单元上，在干油集中润滑系统的分配器端部、小型柱塞式注油器的腔体端位也能适配，只要安装边界的弧形半径、阶梯槽尺寸匹配，就可以直接替换使用。设计建模的时候，要特别注意安装边界的尺寸校核：端盖的轴向总厚度要和泵体的安装槽深度匹配，预留0.1mm的密封压缩余量，不能出现端盖突出泵体表面或者陷入槽内过深的问题；半环的开口尺寸要大于柱塞的直径，保证侧向装配时的操作空间足够，不会和柱塞表面发生干涉；底部定位凸台的高度要和泵体定位槽的深度一致，凸台顶面和槽底接触后，端盖的主贴合面刚好和泵体安装面完全贴合，避免出现紧固时凸台受力过大断裂的问题。

很多新手建模的时候容易忽略端盖边缘的倒角处理，实际上端盖的所有锐边都需要做C0.5的倒角，一方面是去除加工后的毛刺，避免安装时刮伤密封件表面，另一方面也能减少应力集中，提升零件的抗疲劳强度。另外，密封槽的槽口位置要做R0.2的圆角过渡，不能有尖锐棱角，不然密封件在受压变形时，棱角位置会长期切割密封件表面，大幅缩短密封件的更换周期。在材料选择上，这类承压端盖一般选用增强尼龙或者铸铝材质，增强尼龙材质的端盖自重轻、耐润滑脂腐蚀，适合工作压力不超过1MPa的低压润滑系统；铸铝材质的端盖强度更高，散热性更好，适合工作频率高、脉动压力大的重载润滑系统，设计时可以根据实际工况的压力参数调整壁厚，低压工况下壁厚取3mm即可满足强度要求，重载工况下可以把壁厚提升到4.5mm，同时在端盖的外圆弧面增加加强筋结构，进一步提升结构刚性。

建模过程中做结构验证的时候，可以通过回转特征快速生成基础轮廓，再通过拉伸切除做出半环开口和底部定位凸台，不需要复杂的曲面特征，所有结构都采用规则的机械加工特征，保证后续加工时可以通过普通车床、铣床完成加工，不需要特殊的工装夹具，能有效控制零件的加工成本。做装配干涉检查的时候，要模拟柱塞的全行程往复运动，确认柱塞在伸出和回程的极限位置，都不会和端盖的内侧结构发生碰撞，同时要检查密封件安装后，密封件的内径和柱塞外径的配合余量，保证密封件能紧密贴合柱塞表面，不会随柱塞的往复运动出现窜动。
