小型三轴数控铣床结构设计方案

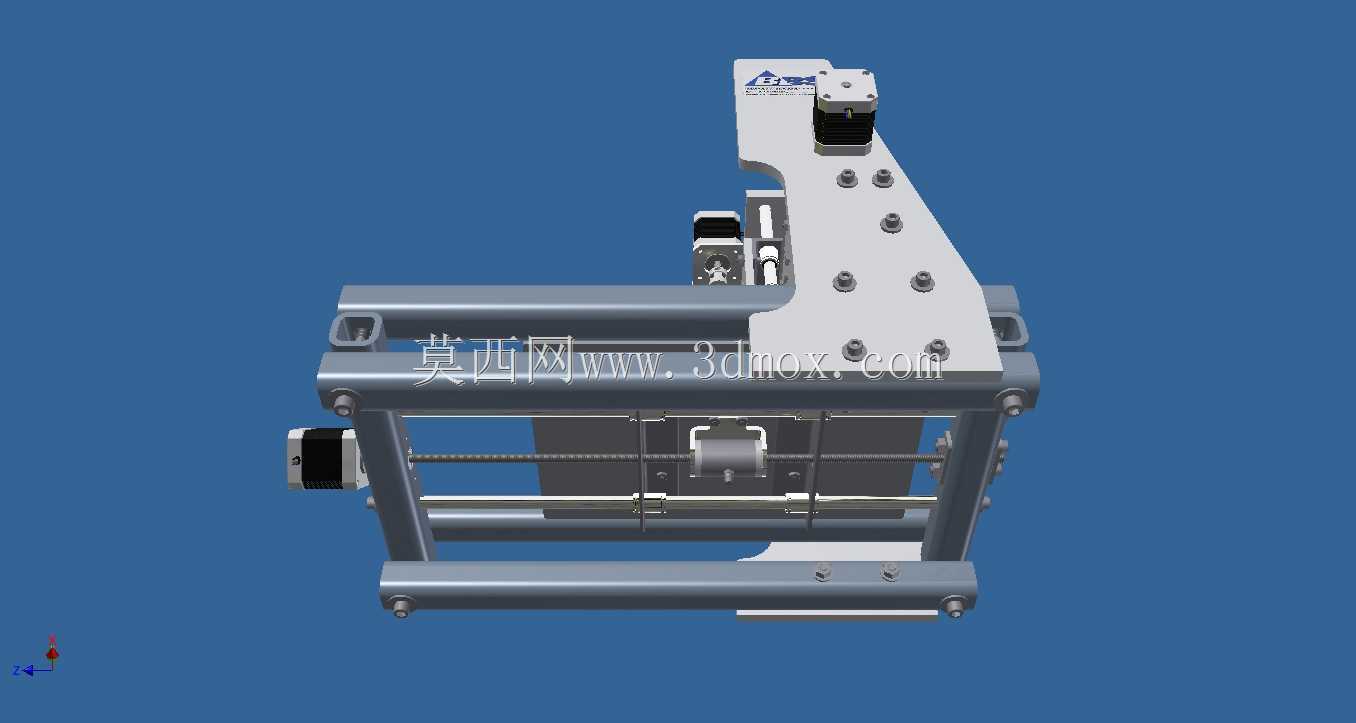

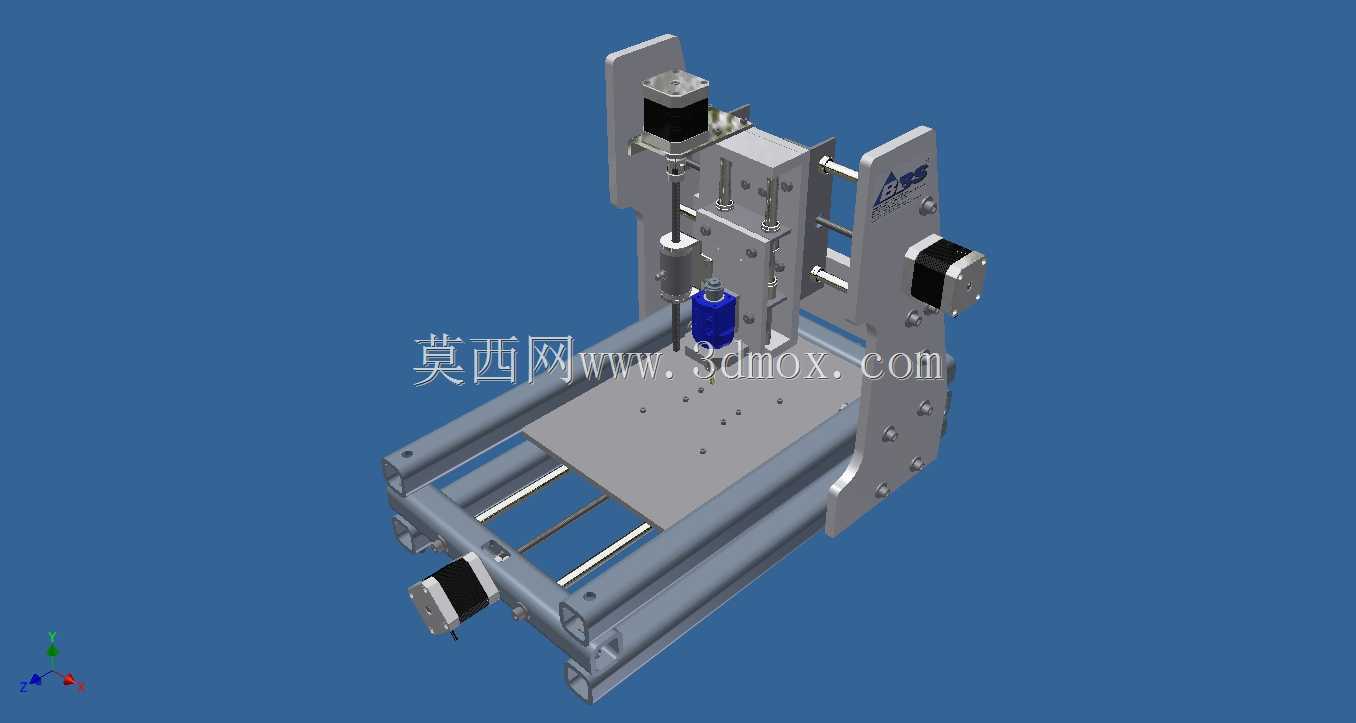

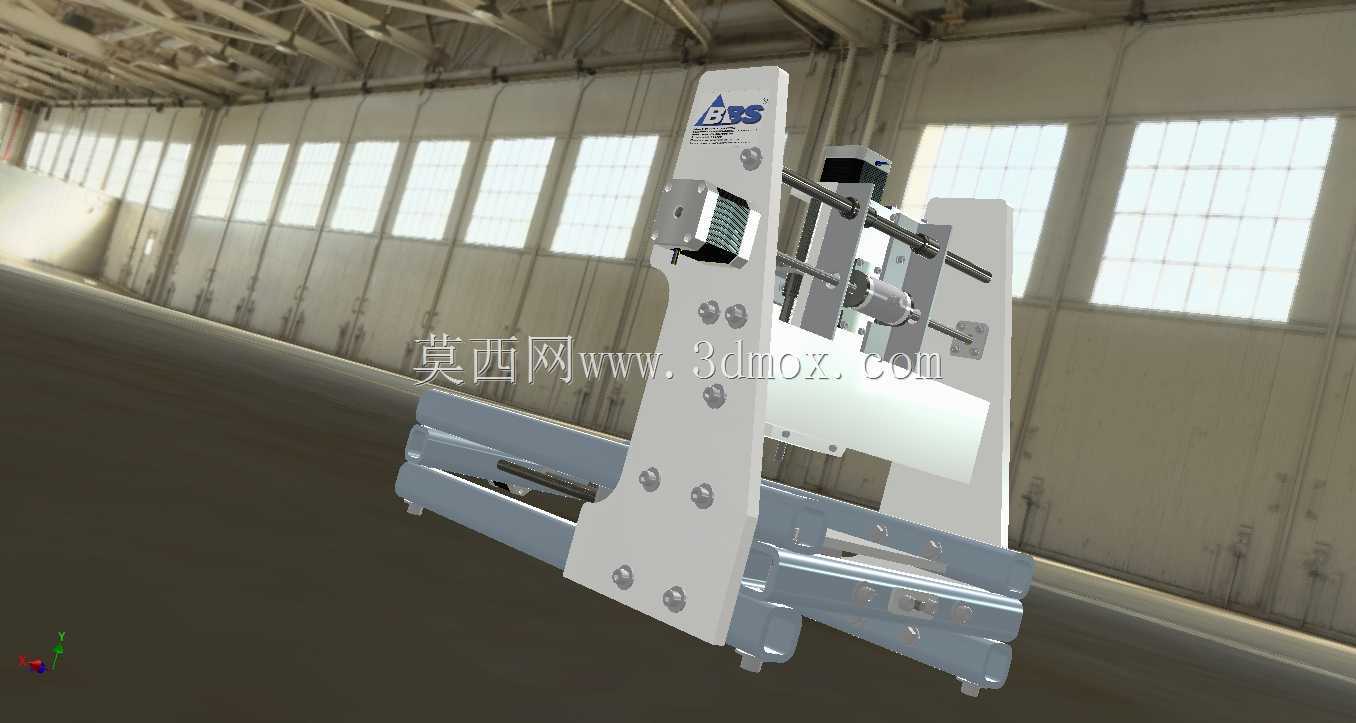

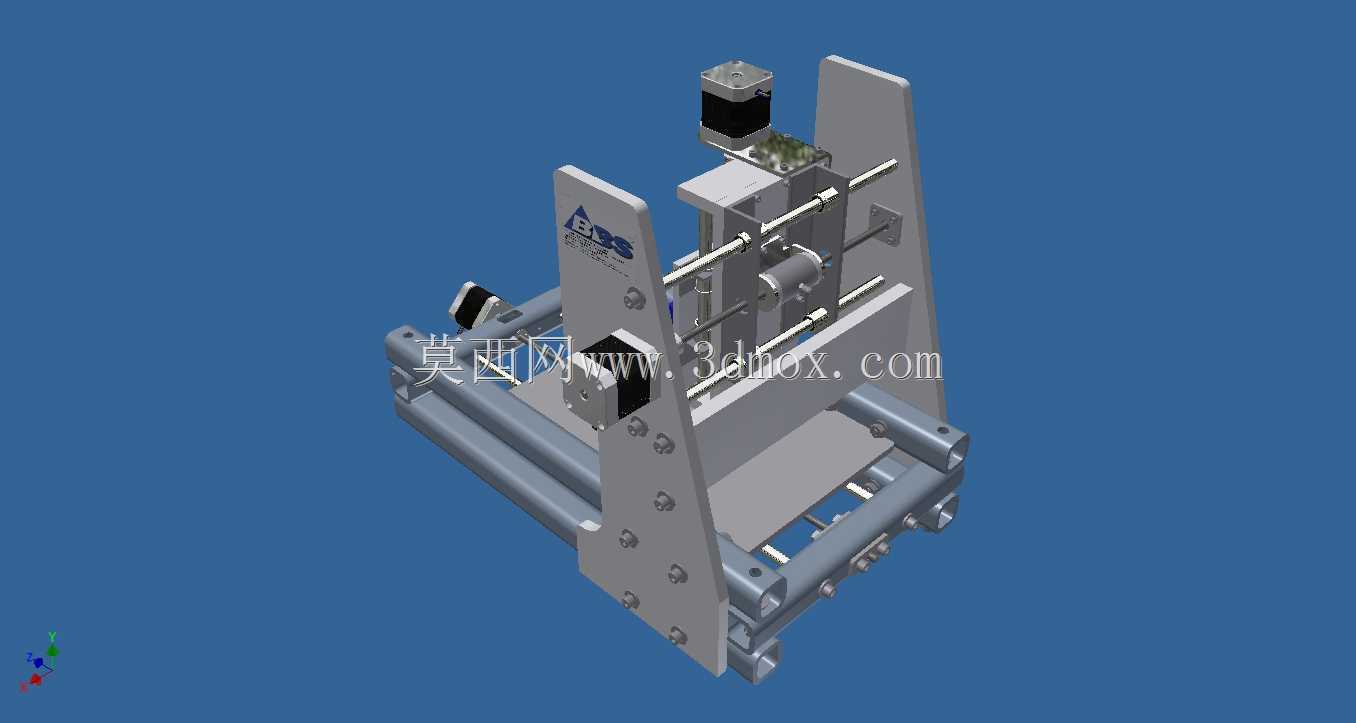

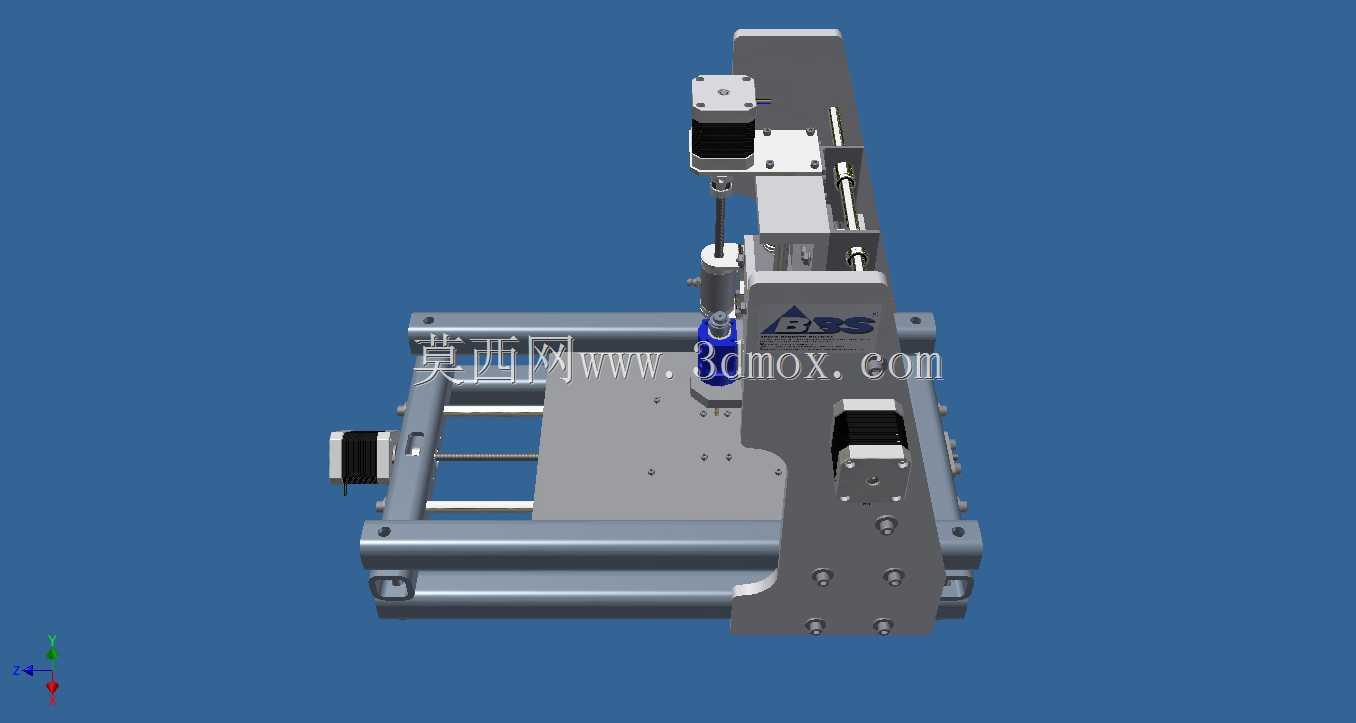

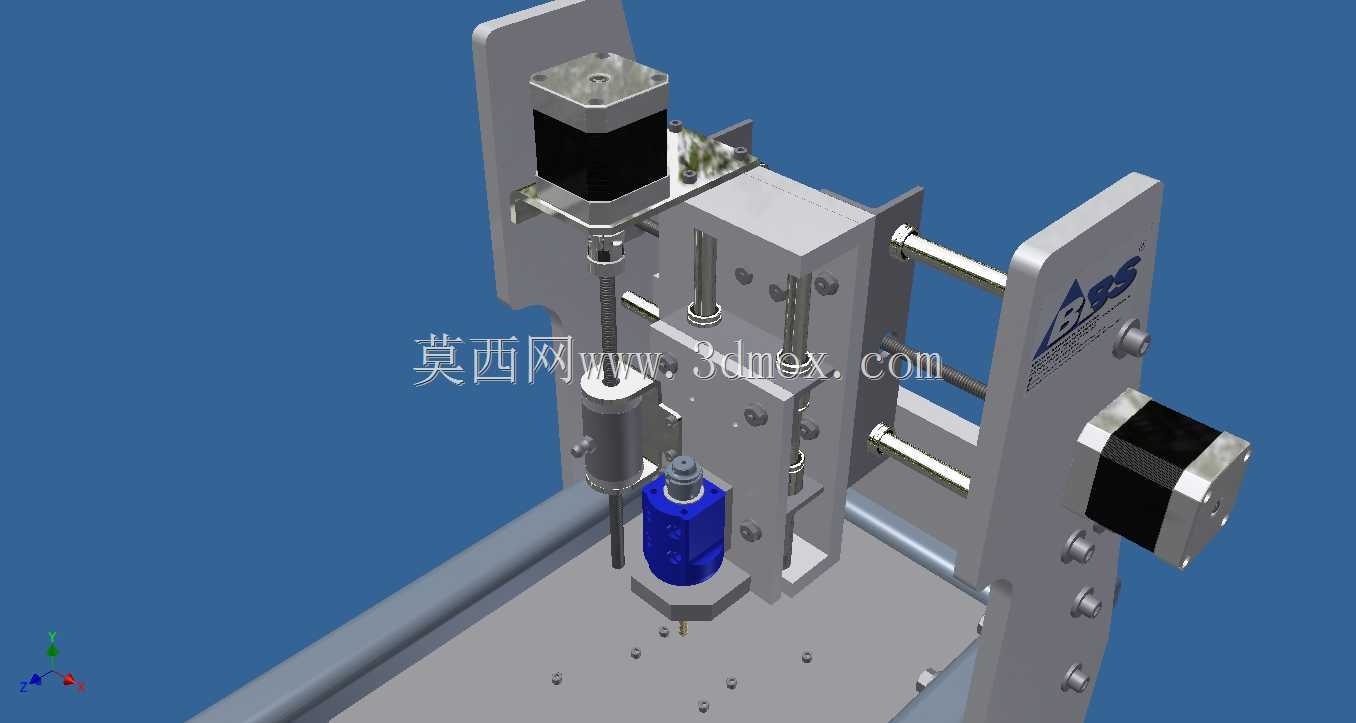

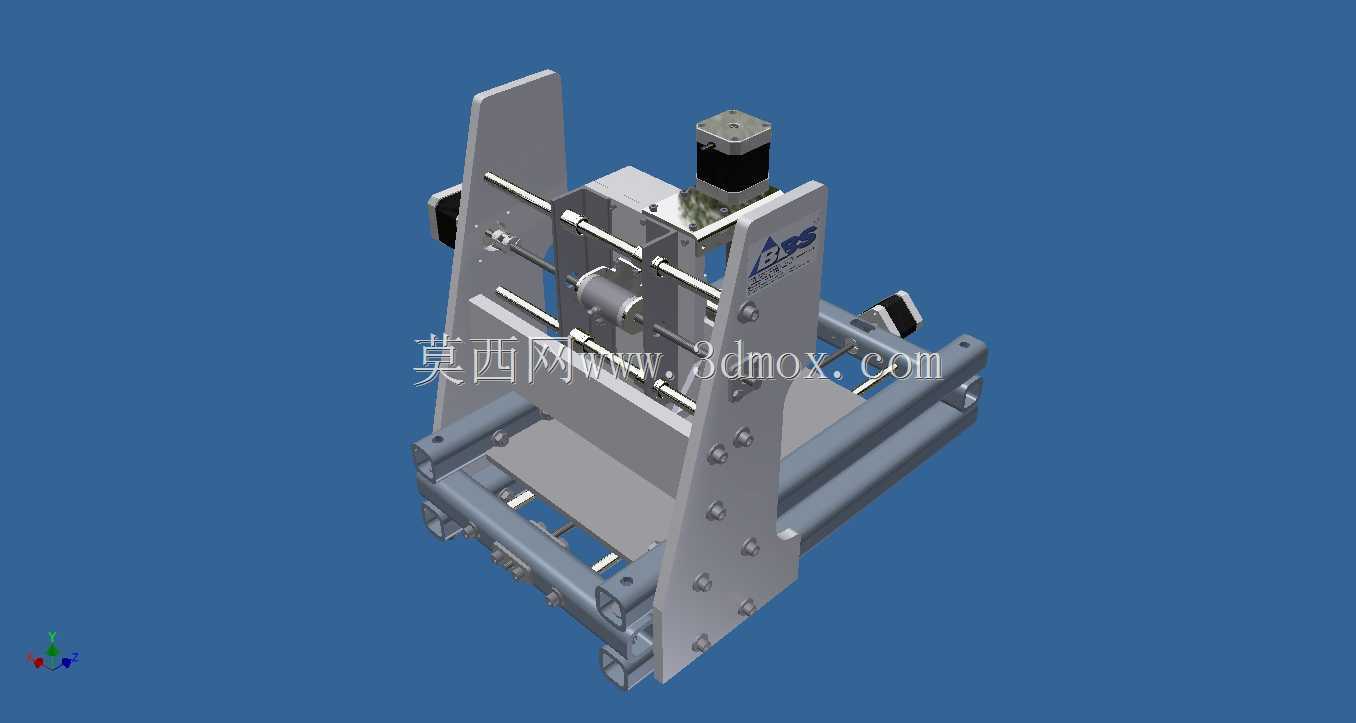

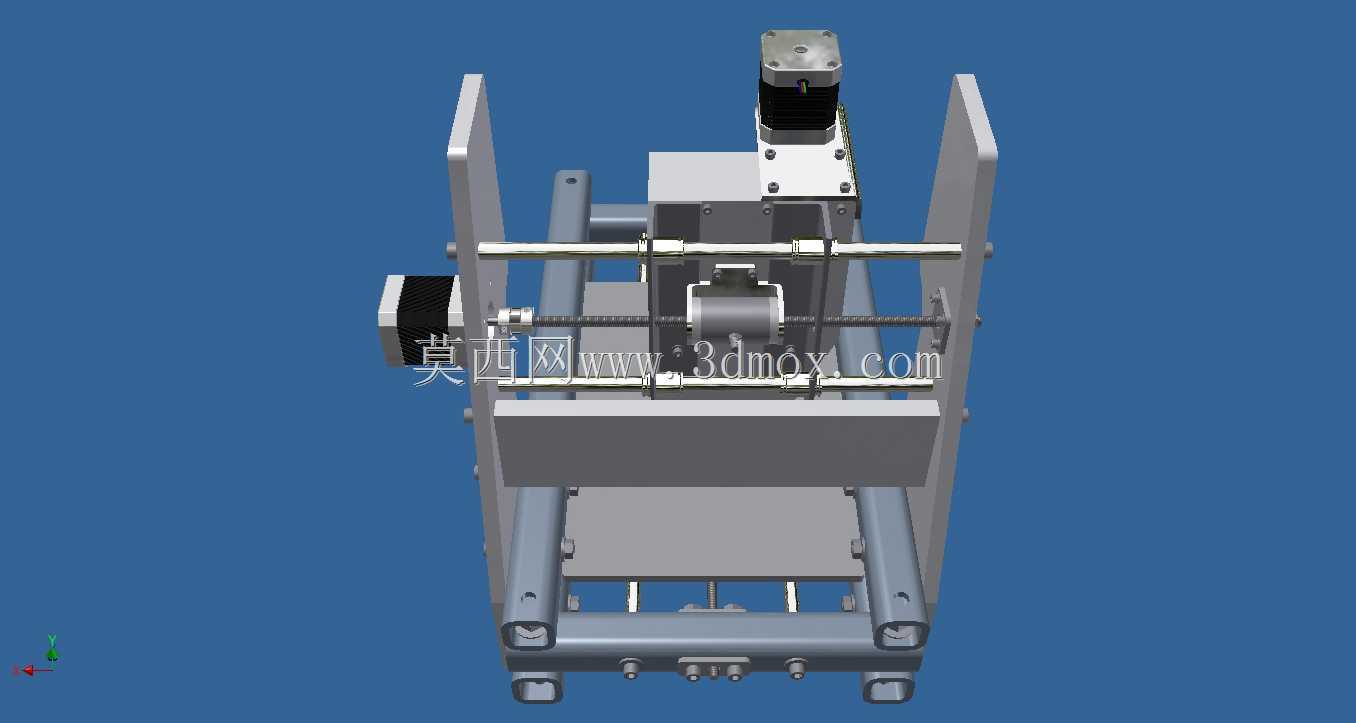

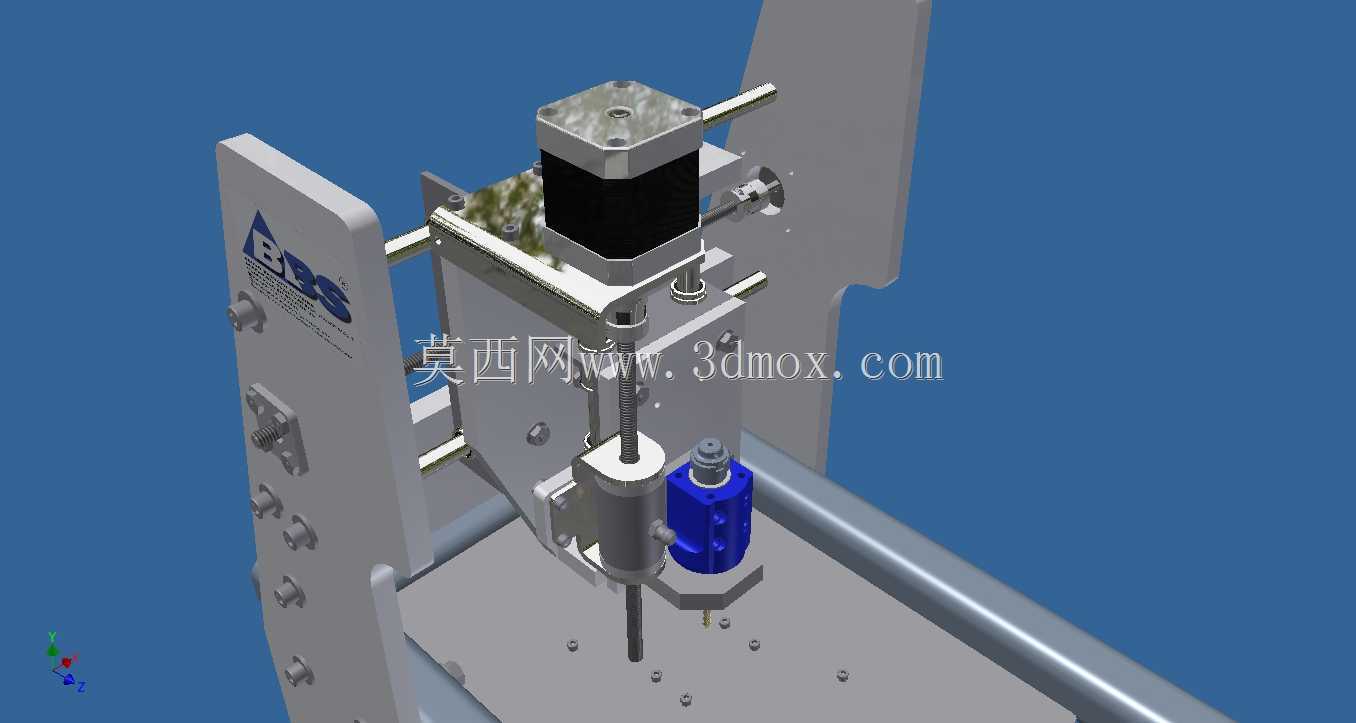

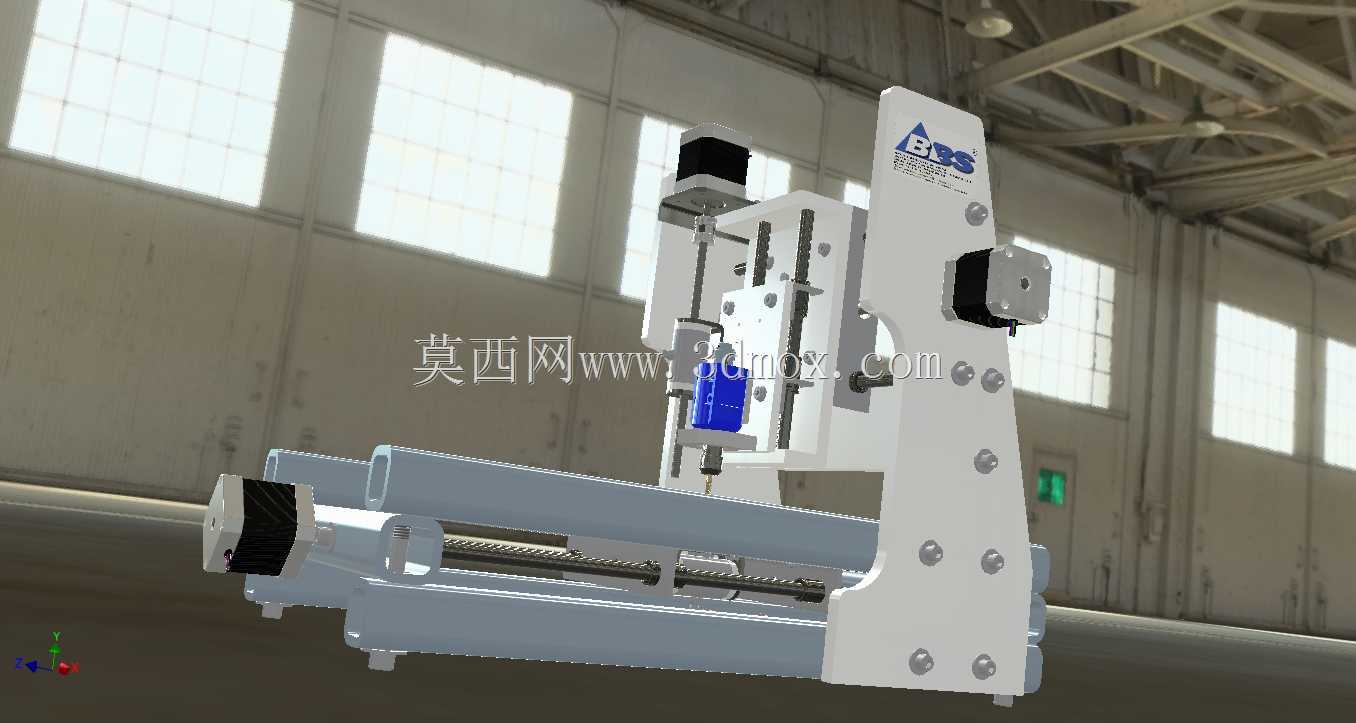

　　这款小型三轴数控铣床主要面向个人加工工坊、小型零件试制场景以及教学实训领域，可完成软金属、工程塑料、木质板材等材质的平面铣削、轮廓雕刻、钻孔攻丝等常规加工工序，适配小批量定制零件的快速打样需求，相比大型工业铣床占地空间更小，部署灵活，无需专用工业地基即可放置使用。从结构设计逻辑来看，整体采用龙门式动平台布局，X轴负责工作台的前后进给，Y轴承担横梁的左右移动，Z轴搭载主轴完成上下进刀动作，三个进给轴均采用圆柱直线导轨搭配滚珠丝杠的传动组合，设计阶段特意加入了丝杠消隙结构，可有效抵消反向传动间隙，保障往复进给的定位精度，避免加工轮廓出现接刀痕。主轴部分采用高速风冷电主轴，可适配不同直径的铣夹头，满足不同规格刀具的装夹需求，

　　主轴转速区间覆盖常用的非金属、软金属加工转速范围，配合对应的驱动单元可实现转速的无级调节。进给驱动采用适配小型机床的步进电机，搭配细分驱动器可实现平稳的低速进给，避免小尺寸零件加工时出现爬行震颤，电机与丝杠之间采用直连或同步带传动的结构，兼顾传动效率与安装空间的紧凑性。设备的安装边界尺寸控制在常规工作台可承载的范围内，X向有效行程适配长条类小零件的加工长度，Y向行程可覆盖多数小型工装板的加工幅面，Z向行程可满足常规夹具叠加工件的高度装夹需求，整体框架采用铝合金型材与钢板拼接的结构，在保证机架刚性的同时控制整机重量，方便用户移位调整。电气部分预留了常规的数控系统安装位，支持接入主流的小型运动控制系统，

　　供电兼容民用市电与常规工业用电场景，用户可根据自身加工需求选配对应的冷却、集尘附属配件，拓展设备的加工适配范围。机架的安装孔位做了统一的标准化设计，后续用户可自行加装防护挡板、对刀仪等外围附件，无需对主体结构做二次打孔改造。
