3马力台式木工切割台锯结构设计

　　这款台式锯切设备主要面向小型木工作坊、家装现场施工、家具维修站点等场景使用，核心功能是完成实木方料、人造板材、木线条等常见木质工件的定长切断、开料、裁边作业，可适配不同厚度的锯片完成直切、斜切等常规锯切工序，能满足日常木工制作中绝大多数的平切加工需求。设备整体采用分体式结构设计，下部支撑为方管焊接成型的框架式机架，四条支腿做了外扩式角度设计，大幅提升设备运行时的稳定性，避免锯切硬木时出现整机晃动的问题，机架中部设置横向连接撑杆，既可以强化机架整体抗扭刚度，也可作为临时置物架放置待加工工件或常用操作工具。上部工作台采用整体式平整台面设计，台面两侧设置延伸托板，可在加工长尺寸板材时提供足够的支撑面，防止工件因悬臂过长出现下坠偏移，

　　影响锯切精度。锯切组件安装在台面下方的主机箱内部，主机箱采用封闭式钣金外壳设计，可有效阻隔锯切过程中产生的木屑飞溅，同时降低锯片高速运转产生的噪音向外传递。台面中部设置可调节的锯片伸出高度调节机构，通过侧面的手轮即可控制锯片伸出台面的高度，适配不同厚度工件的锯切需求，避免锯片伸出过长带来的操作安全隐患；同时配套设置靠尺导向结构，可根据加工尺寸需求调整靠尺与锯片的平行间距，保证批量工件锯切时的尺寸一致性。设备的动力单元采用3马力输出的驱动结构，动力传递路径经过优化设计，传动损耗控制在较低水平，可保证锯片在切割硬木时依然保持稳定的转速，不会因负载过大出现卡滞、烧片的问题。操作端设置独立的电源控制开关，

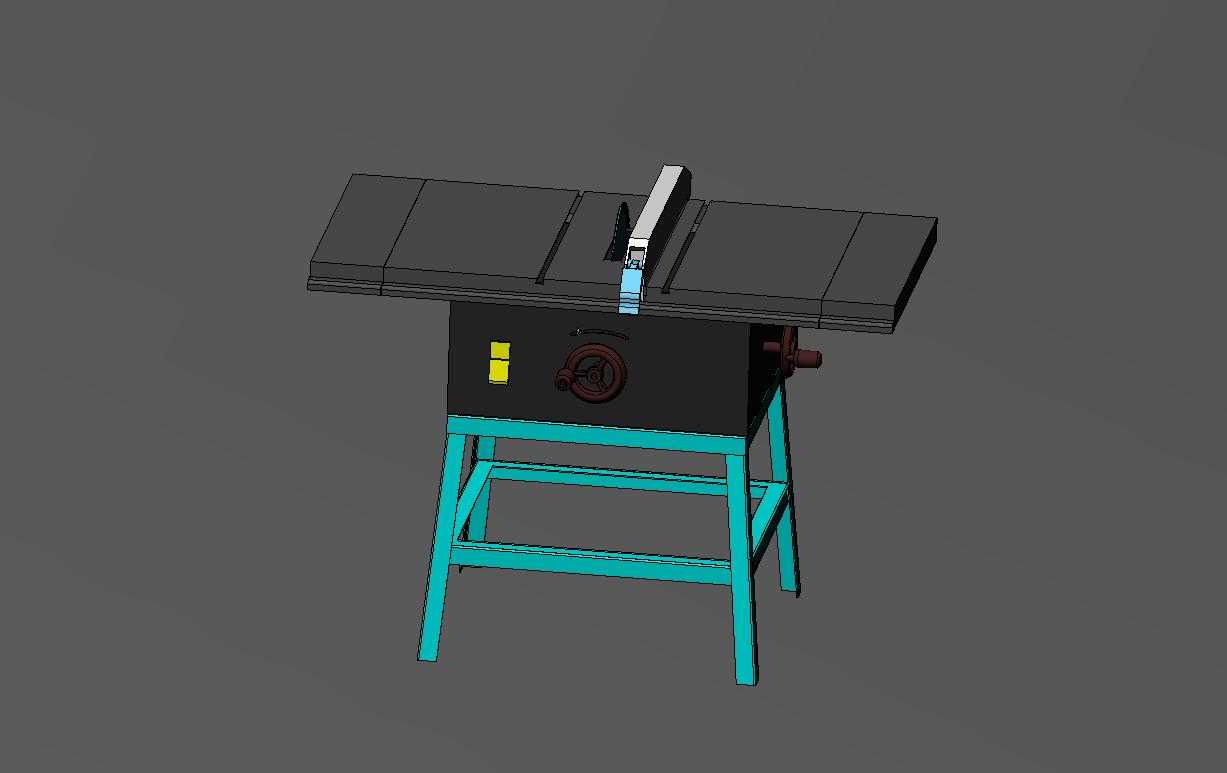

　　开关位置布置在主机箱正面操作人员易触及的区域，紧急情况下可快速切断设备电源。台面的锯片出口处设置可拆卸的劈刀结构，可在锯切过程中撑开被切开的木料缝隙，避免工件夹锯导致的木料反弹风险，提升操作安全性。从安装边界来看，设备整机占地面积较小，不需要额外做地基固定，放置在平整的硬化地面即可投入使用，外接常规工业或民用电源即可驱动，不需要复杂的管线布设，适合流动施工场景下的转场搬运。在三维建模过程中，该模型完整还原了设备的各部件装配关系，从机架的焊接节点、台面的拼接结构、调节手轮的安装位置到锯片防护罩的开合结构都做了等比例复刻，可作为木工设备结构设计、小型锯切设备改型优化的参考模型，也可用于木工操作教学的演示素材，

　　帮助从业者直观理解台锯的内部构造与各功能部件的作用逻辑。建模时特意对运动部件的配合间隙做了符合实际装配公差的预留，比如锯片升降滑道的配合间隙、角度调节结构的转动余量都按照实际设备的装配标准设置，避免出现结构干涉的问题，模型的各部件均可单独拆分，方便设计人员针对单个部件做结构优化或材质替换，比如调整机架的型材规格、更换更大功率的驱动单元、升级台面的导向结构等，都可以在该模型基础上快速调整，减少从零开始建模的工作量。
