换热器浮头盖带伸缩缝膨胀接头结构

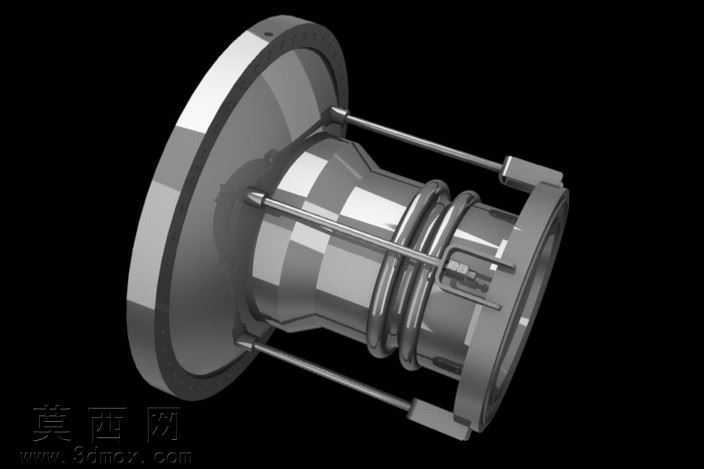

本模型为换热器配套的浮头盖膨胀接头结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循压力容器类零部件的尺寸规范，对法兰盘、筒体段、拉杆组件、密封环槽等结构均做了精准的特征还原。建模初始阶段先绘制两端法兰的截面草图，通过拉伸特征生成带螺栓孔的法兰基体，对法兰密封面做了凸台结构的细化处理，保证密封面的平面度特征符合实际装配要求。中间筒体部分采用旋转凸台特征生成基础轮廓，针对伸缩缝的功能需求，在筒体中段设计了多道环形膨胀节结构，通过扫描、阵列特征完成膨胀节的波纹造型，每道波纹的圆弧半径、过渡段长度均经过参数化约束，可根据实际工况的热膨胀量需求调整尺寸参数。周向均匀分布的四根拉杆组件，单独建模后通过圆周阵列装配到位，拉杆两端的固定块与法兰、筒体的连接位置做了贴合约束，还原了实际产品中拉杆用于限位、防止膨胀节过度形变的结构作用。材质设置上，整体零部件赋予不锈钢金属材质，调整材质的反射率、粗糙度参数，模拟工业级不锈钢部件的哑光金属质感，渲染阶段采用三点布光方式，主光源从侧上方打亮模型主体轮廓，补光弱化结构暗部的死黑区域，轮廓光勾勒法兰边缘与拉杆的金属线条，最终渲染图清晰呈现出各部件的装配关系与结构细节。设计思路上，该结构主要解决换热器运行过程中，管束与壳体因温度差产生的热胀冷缩形变差问题，通过中段的伸缩膨胀结构吸收轴向位移，配合周向拉杆的限位作用，避免膨胀节超出形变极限出现密封失效问题，两端法兰结构可直接与换热器壳体、管箱部分对接，密封环槽的预留设计可适配不同规格的密封垫片，满足不同压力等级的换热器装配需求，模型所有结构均做了可编辑的参数化设置，可根据不同换热设备的尺寸参数快速调整适配。
