X6活塞径向断裂式TAROX刹车卡钳设计

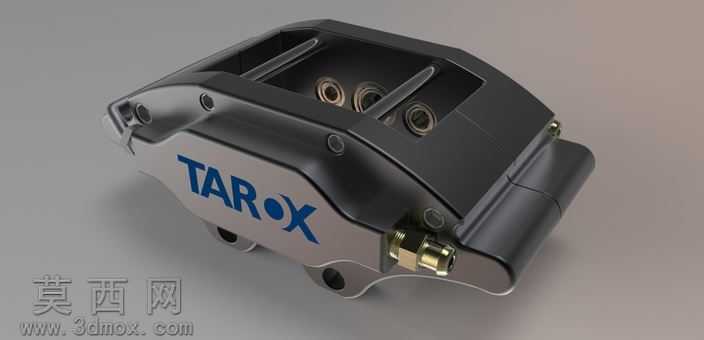

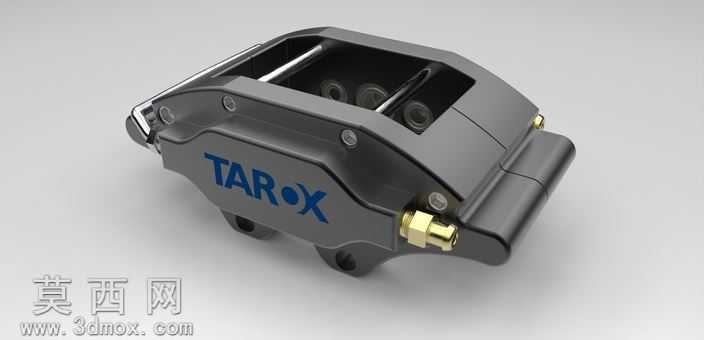

该作品为X6活塞径向断裂结构的TAROX刹车卡钳三维设计，建模阶段围绕高性能制动卡钳的功能需求展开，首先梳理径向安装卡钳的核心结构逻辑：区别于传统轴向安装卡钳，径向断裂式结构通过分体式壳体设计，既保障了卡钳本体的结构刚性，又为多活塞布局预留了充足的内部空间，建模时优先完成卡钳主体壳体的轮廓构建，精准还原壳体上的安装定位孔、活塞腔室、油路接口的位置与尺寸，对壳体表面的品牌标识凹槽、螺栓沉孔、散热镂空结构都做了精细化的特征处理，确保每一处结构都符合实际加工与装配的逻辑。活塞组件建模时，按照X6活塞的排布逻辑，区分大小活塞的尺寸差异，还原活塞与腔室的配合间隙，同时完成放气嘴、油路接头、固定螺栓等附属零件的建模，所有零件的装配关系都严格遵循实车制动卡钳的装配逻辑，不存在干涉错位的问题。材质与渲染阶段，针对卡钳不同部件的材质特性做了区分设置：卡钳主体采用高强度锻造铝合金材质，渲染时调整金属粗糙度参数，还原锻造铝表面经阳极氧化处理后的细腻哑光金属质感，表面的品牌标识采用深蓝色填色处理，与深灰色的卡钳本体形成清晰的视觉对比；油路接头、放气嘴部件采用黄铜材质，调整金属反射参数还原黄铜的亮面金属光泽；固定螺栓采用不锈钢材质，还原紧固件的冷金属质感。渲染时采用柔和的影棚布光，通过多角度的光源布置凸显卡钳的结构立体感，既清晰展示壳体的曲面过渡、棱角细节，也通过光影变化体现不同材质的质感差异，同时搭配浅灰色纯色背景，让视觉焦点完全集中在卡钳本身的结构设计上。设计思路上，该卡钳面向高性能车辆的制动升级需求，径向断裂的结构设计不仅提升了卡钳的安装便利性，也能在高强度制动时更好地分散制动力带来的结构应力，多活塞的布局可以让刹车片受力更均匀，提升制动效能与制动稳定性，建模过程中对每一处受力结构的壁厚都做了合理性校验，既避免结构冗余带来的重量增加，也保障了卡钳在极端制动工况下的结构强度，整体模型完整还原了该款高性能卡钳的外观特征与内部核心结构，可用于制动系统结构展示、改装方案演示等场景。
